Butiran Produk

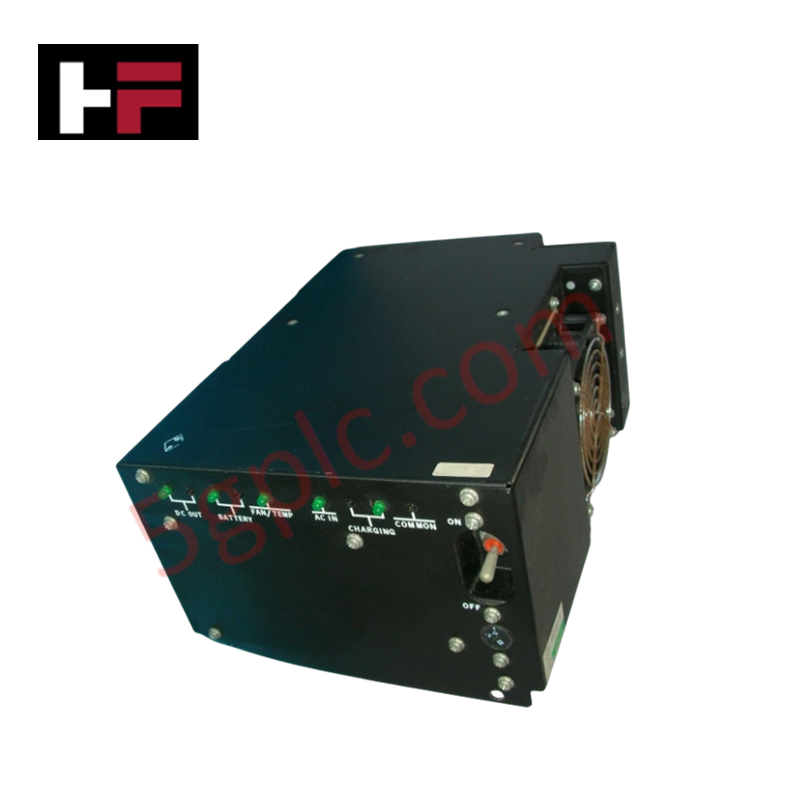

Direka untuk pengagihan kuasa DC terkawal arus tinggi dalam platform automasi industri Honeywell, Honeywell 51109456-200 REV G (Bekalan Kuasa 51109456-200) menyediakan pelaksanaan fizikal/elektrik secara terus. Ia menerima input arus ulang-alik julat luas untuk menghasilkan voltan stabil dan kapasiti output sehingga 15 A bagi rak sistem serta gelung instrumentasi medan.
Pecahan Sufiks & Matriks Model
| Sufiks Revisi | Perihalan / Status Kejuruteraan |
|---|---|
| REV E | Revisi perkakasan legasi; pelaksanaan output 15 A, 115-230 VAC, 50/60 Hz. |
| REV G | Revisi kejuruteraan semasa; peningkatan fungsi secara langsung dengan pelesapan haba komponen yang dipertingkatkan. |
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 51109456-200 REV G |
| Jenama | Honeywell |
| Asal | USA |
| Berat | 13.0 kg |
| Dimensi | Kepungan Lekapan Rak Honeywell Standard |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | 536 W (Kuasa Input Berkadar Maksimum) |
| Voltan Input | 115 / 230 VAC (Pengesanan Automatik / Boleh Ditukar) |
| Frekuensi Input | 50 / 60 Hz |
| Arus Output | 15 A |
Protokol Gelung 4-20 mA HART & Pengasingan Saluran
Unit bekalan kuasa 51109456-200 REV G membekalkan voltan operasi DC bersih yang diperlukan untuk mengekalkan riak dan hingar rendah merentasi papan belakang instrumentasi medan. Kualiti kuasa yang tinggi amat penting untuk mencegah kemerosotan isyarat pada saluran IO analog yang melaksanakan komunikasi protokol gelung 4-20 mA HART. Penghalang pengasingan saluran-ke-saluran terbina dalam menghapuskan gelung bumi antara bas pemprosesan dalaman dan gelung instrumentasi luaran, sekali gus mengekalkan integriti isyarat yang tinggi semasa perubahan beban berat sehingga 15 A.
Soalan Lazim
S: Apakah output kuasa berterusan maksimum yang dibenarkan untuk 51109456-200 REV G?
J: Modul ini dinilai untuk penggunaan kuasa berterusan sehingga 536 W, dengan membekalkan arus sehingga 15 A merentasi julat talian AC inputnya, iaitu 115-230 VAC pada 50/60 Hz.
S: Bolehkah REV G menggantikan unit REV E yang lebih lama dalam kepungan sedia ada?
J: Ya, REV G ialah pengganti revisi REV E yang serasi dari segi bentuk, pemasangan dan fungsi, menggunakan tapak casis fizikal serta sesentuh pinout yang sama.
Garis Panduan Pemasangan Lapangan
- Pastikan bekalan sesalur AC utama diasingkan sepenuhnya dan disahkan tidak bertenaga melalui protokol penguncian/penandaan (LOTO) sebelum memasang atau menyambungkan pendawaian bekalan kuasa.
- Pasang bekalan dengan kukuh pada casis rak khusus, dan pastikan semua sambungan bumi antara casis modul dengan rel bumi kabinet menghasilkan sentuhan berimpedans rendah.
- Pastikan pengasingan yang ketat antara talian input AC voltan tinggi dengan kabel isyarat DC voltan rendah / analog 4-20 mA untuk meminimumkan gandingan elektromagnet.
- Kekalkan ruang kelegaan minimum 50 mm di atas dan di bawah casis bekalan kuasa bagi membolehkan penyejukan perolakan semula jadi yang betul serta mencegah tekanan terma semasa operasi beban berterusan penuh 15 A.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
