Butiran Produk

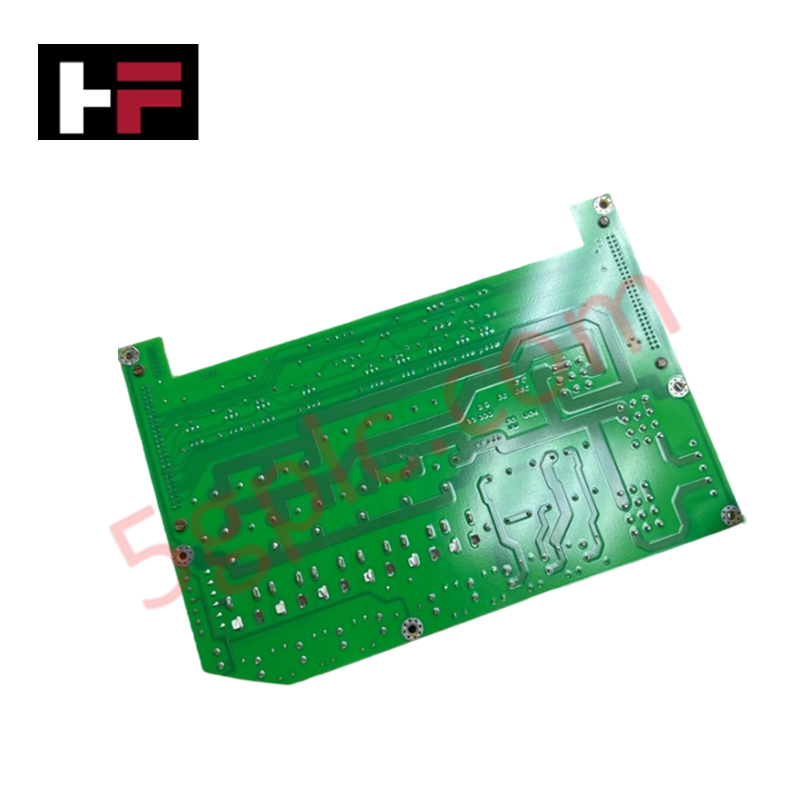

Disediakan untuk pengagihan kuasa dan pemantauan gangguan tanah dalam seni bina kawalan Mark VIe, GE IS200JPDFG1A (IS200JPDFG1A Modul Pengagihan Kuasa DC) menyediakan pelaksanaan fizikal dan elektrik langsung bagi penghalaan kuasa 125 VDC berlebihan dan pengurusan status bas.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200JPDFG1A |
| Jenama | General Electric |
| Asal | USA |
| Berat | Pemasangan PCB standard |
| Dimensi | Faktor bentuk standard Mark VIe |
| Suhu Operasi | Julat penarafan industri |
| Penggunaan Kuasa | 125 VDC (Input berlebihan) |
| Kapasiti Output | 3 x Output tanpa suis, 6 x Output suis berfuse |
Rangkaian Deterministik Profinet / EtherNet/IP
IS200JPDFG1A disepadukan ke dalam platform kawalan Mark VIe untuk memastikan integriti pengagihan kuasa di seluruh backplane sistem. Modul ini menggunakan komunikasi deterministik melalui pek I/O PPDA untuk melaporkan magnitud bas, gangguan tanah, dan kehadiran voltan AC, yang mengekalkan pemantauan kesihatan kuasa yang diselaraskan. Keserasian flash firmware diselaraskan dengan protokol pengurusan kuasa seluruh sistem untuk memastikan penyelarasan revisi perkakasan. Modul ini menyokong penskalaan ketumpatan I/O dengan menyediakan antara muka bersatu untuk kuasa yang disokong bateri dan kuasa DC yang ditukar, memastikan penghantaran kuasa yang sangat boleh dipercayai kepada modul kawalan hiliran. Seni bina papan ini memudahkan pengagihan isyarat I/O yang cekap, memastikan maklum balas status kuasa mematuhi keperluan masa rangkaian deterministik.
Soalan Lazim
S: Adakah IS200JPDFG1A menyokong pertukaran panas semasa beban?
J: Tidak. Penggantian papan pengagihan kuasa memerlukan pengasingan penuh input bateri 125 VDC dan penyingkiran semua beban output berfuse untuk mengelakkan kerosakan elektrik semasa pengendalian.
S: Bagaimana modul JPDF mengendalikan input kuasa berlebihan?
J: Papan ini direka untuk beroperasi dengan mana-mana gabungan satu atau lebih input kuasa 125 VDC aktif, melakukan gabungan kuasa automatik untuk menyediakan sumber DC yang stabil bagi sistem kawalan.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Pasangkan papan dalam rangka menggunakan perkakasan pemasangan standard. Pastikan modul dipasang dengan betul untuk mengekalkan sentuhan elektrik yang tepat dengan backplane pengagihan kuasa.
- Pengewayar: Sambungkan input bateri 125 VDC berlebihan ke papan terminal yang ditetapkan. Gunakan pemutus litar 30 A dan penapis talian yang sesuai seperti yang dinyatakan dalam dokumentasi pemasangan untuk melindungi peringkat input.
- Pembumian: JPDF beroperasi pada bas DC terapung yang berpusat pada Bumi. Pastikan rujukan bumi sistem ditetapkan dengan betul untuk membolehkan pengesanan gangguan tanah yang tepat.
- Pemantauan: Sambungkan pek I/O PPDA ke modul untuk mengaktifkan pemantauan maklum balas status. Sahkan bahawa perisian sistem mengenal pasti dengan betul magnitud bas dan status gangguan tanah selepas pemasangan.
- Pengesahan Litar: Selepas pemasangan, periksa setiap litar cabang berfuse untuk mengesahkan kehadiran kuasa output. Pastikan semua fius mempunyai penarafan yang betul dan dipasang dengan betul untuk mengelakkan kegagalan operasi.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
