Butiran Produk

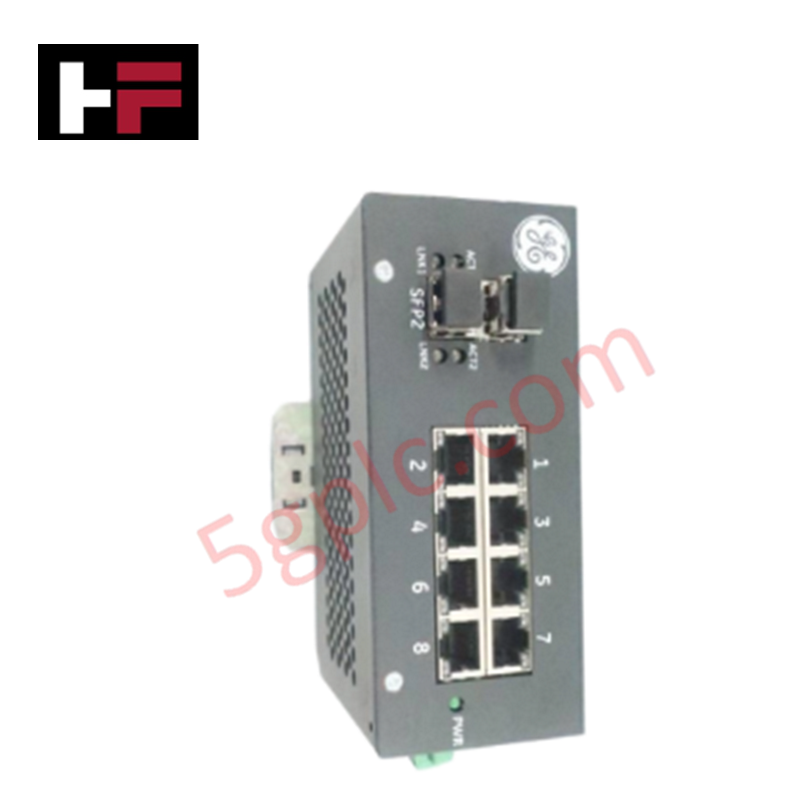

GE IS420ESWAH2A, juga dikatalogkan sebagai IS420ESWAH2A Suis Ethernet Industri, berfungsi sebagai komponen perkakasan khusus untuk pengedaran data IONet berkelajuan tinggi dalam platform Sistem Kawalan Turbin Mark VIeS.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS420ESWAH2A |
| Jenama | General Electric |
| Asal | USA |
| Berat | 1.125 lbs |
| Dimensi | 5.4 in x 3.70 in x 2.20 in |
| Suhu Operasi | -40 hingga 70 darjah C |
| Penggunaan Kuasa | Tidak dinyatakan |
| Port Kuprum | 8 x RJ45 |
| Port Serat Optik | 2 x 100Base-FX |
| Pematuhan | G3 |
Rangkaian Deterministik Profinet / EtherNet/IP
IS420ESWAH2A direka untuk mengekalkan prestasi komunikasi deterministik dalam seni bina Mark VIeS. Dengan menggunakan 8 port kuprum dan 2 antara muka serat optik 100Base-FX khusus, suis ini memastikan penghantaran paket berlatensi rendah yang diperlukan untuk gelung kawalan turbin masa nyata. Perkakasan menyokong fungsi suis terurus yang mengutamakan trafik I/O, memastikan data diagnostik dan kawalan kritikal masa kekal terasing daripada trafik rangkaian umum untuk mengurangkan jitter dan kelewatan penghantaran di seluruh tulang belakang IONet.
Soalan Lazim
S: Adakah IS420ESWAH2A menyokong kemas kini firmware di lapangan?
J: Peranti mengekalkan parameter firmware yang ditetapkan kilang khusus untuk siri Mark VIeS. Pengubahsuaian firmware di peringkat lapangan biasanya terhad untuk mengekalkan integriti pensijilan keselamatan sistem secara keseluruhan.
S: Adakah port serat optik serasi dengan kabel multimode atau mod tunggal?
J: Port 100Base-FX direka untuk infrastruktur serat optik multimode standard yang biasa digunakan dalam peti kawalan turbin industri.
S: Adakah modul ini mampu ditukar panas semasa operasi turbin aktif?
J: Walaupun modul ini direka tahan lasak untuk persekitaran ekstrem, penukaran panas hanya harus dilakukan mengikut prosedur kunci/label (LOTO) khusus tapak untuk mengelakkan gangguan isyarat yang tidak diingini pada IONet.
Garis Panduan Pemasangan Lapangan
- Pemasangan Rel DIN: Pastikan rangka dipasang dengan kukuh pada rel DIN 35 mm. Sahkan orientasi pemasangan membenarkan aliran udara menegak untuk memaksimumkan penyejukan haba di permukaan penyejukan pasif.
- Pembumian: Rangka mesti disambungkan ke titik bumi bersama menggunakan lug pembumian yang ditetapkan untuk mengurangkan gangguan elektromagnet (EMI) dan voltan lonjakan sementara.
- Pengekabelan: Untuk antara muka kuprum, gunakan kabel berpintal berperisai (STP) Cat5e atau Cat6. Pastikan jejari lenturan kabel serat optik tidak melebihi cadangan pengeluar untuk mengelakkan penurunan isyarat.
- Persekitaran: Kekalkan jarak sekurang-kurangnya 2 inci di semua sisi unit untuk memastikan suhu operasi kekal dalam julat -40 hingga 70 darjah C yang ditetapkan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
