Butiran Produk

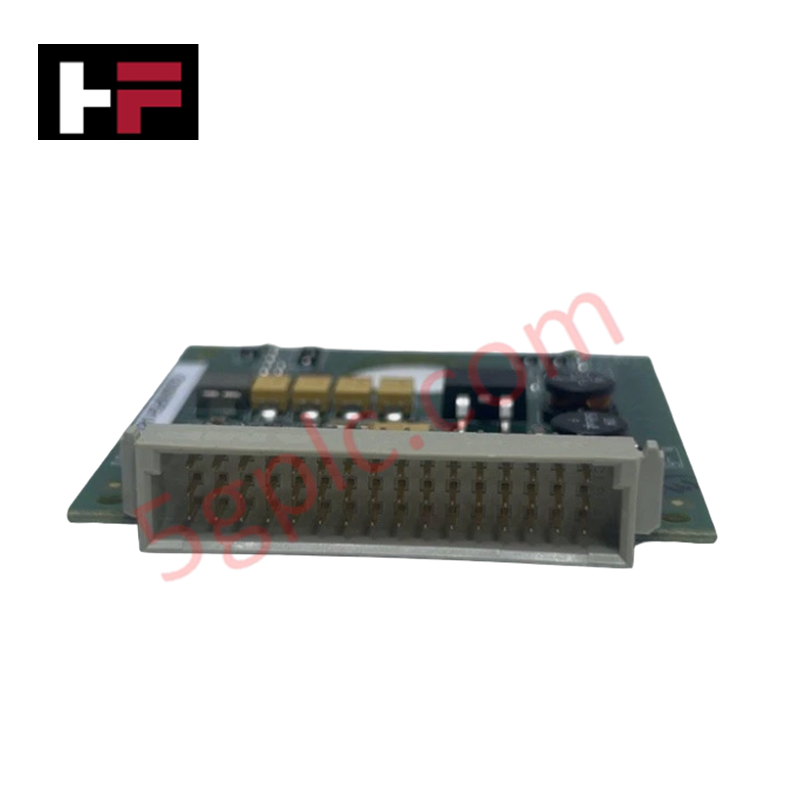

Disediakan untuk penukaran kuasa dan pengawalan voltan dalam seni bina kawalan industri, GE IS200WNPSH1A (IS200WNPSH1A Kad Anak Bekalan Kuasa) menyediakan pelaksanaan fizikal dan elektrik secara langsung bagi transformasi voltan DC-ke-DC dan pengagihan output.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200WNPSH1A |
| Jenama | General Electric |
| Asal | USA |
| Berat | 0.5 kg |
| Dimensi | Faktor bentuk kad anak standard |
| Suhu Operasi | -20 darjah C hingga 70 darjah C |
| Penggunaan Kuasa | Input 24 VAC / 24 VDC |
| Voltan Output | +28 VDC, -28 VDC |
| Daya Output | 24 V / 10 A |
Rangkaian Deterministik Profinet / EtherNet/IP
IS200WNPSH1A berfungsi sebagai nod pengawalan voltan, memastikan penghantaran kuasa yang stabil merentasi modul kawalan bersepadu. Pemasangan ini mengekalkan kelajuan komunikasi bas backplane dengan mengasingkan rel kuasa daripada turun naik input, yang menghalang bunyi yang disebabkan oleh voltan pada rangkaian deterministik. Keserasian flash firmware dikendalikan melalui protokol integrasi sistem yang telah ditetapkan, membolehkan modul berinteraksi dengan logik pengagihan kuasa sedia ada. Kad ini menyokong penskalaan ketumpatan I/O dengan menyediakan kapasiti output arus tinggi (24 V / 10 A) untuk komponen tambahan, memudahkan konfigurasi sistem yang diperluas sambil mengekalkan pematuhan ketat terhadap keperluan beban elektrik.
Soalan Lazim
S: Adakah modul IS200WNPSH1A boleh ditukar panas semasa operasi sistem?
J: Tidak. Kuasa mesti diasingkan daripada kad anak sebelum penyingkiran atau pemasangan untuk mengelakkan litar pintas elektrik dan kerosakan berpotensi pada penyambung backplane hos.
S: Bolehkah voltan output disesuaikan untuk keperluan lapangan tertentu?
J: Voltan output ditetapkan pada +28 VDC dan -28 VDC untuk memenuhi keperluan sistem kawalan standard. Pengawalan voltan dalaman tidak boleh dilaras untuk memastikan kestabilan perkakasan.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Pasangkan kad anak ke dalam slot pengembangan yang ditetapkan pada modul hos. Pastikan semua pengikat pemasangan diketatkan untuk mengekalkan kesinambungan tanah dan mengelakkan sambungan terputus akibat getaran.
- Pengewayan: Sambungkan wayar kuasa input (24 VAC / 24 VDC) menggunakan wayar dengan gauge yang sesuai untuk menampung penarafan arus 10 A. Pastikan semua sambungan kuasa dikrimp atau disambung mengikut amalan elektrik industri standard.
- Pembumian: Sahkan bahawa casis kad anak diikat kepada tanah sistem bersama. Pembumian yang betul diperlukan untuk mengurangkan EMI dan memastikan operasi stabil rel +28 VDC dan -28 VDC.
- Persekitaran: Operasikan modul dalam julat suhu -20 darjah C hingga 70 darjah C. Sediakan penyejukan konveksi paksa atau semula jadi untuk mengelakkan pengumpulan haba pada komponen pengawalan kuasa.
- Pengesahan: Selepas pemasangan, gunakan multimeter digital untuk mengesahkan bahawa voltan output berada dalam had nominal sebelum mengaktifkan beban sekunder.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
