Butiran Produk

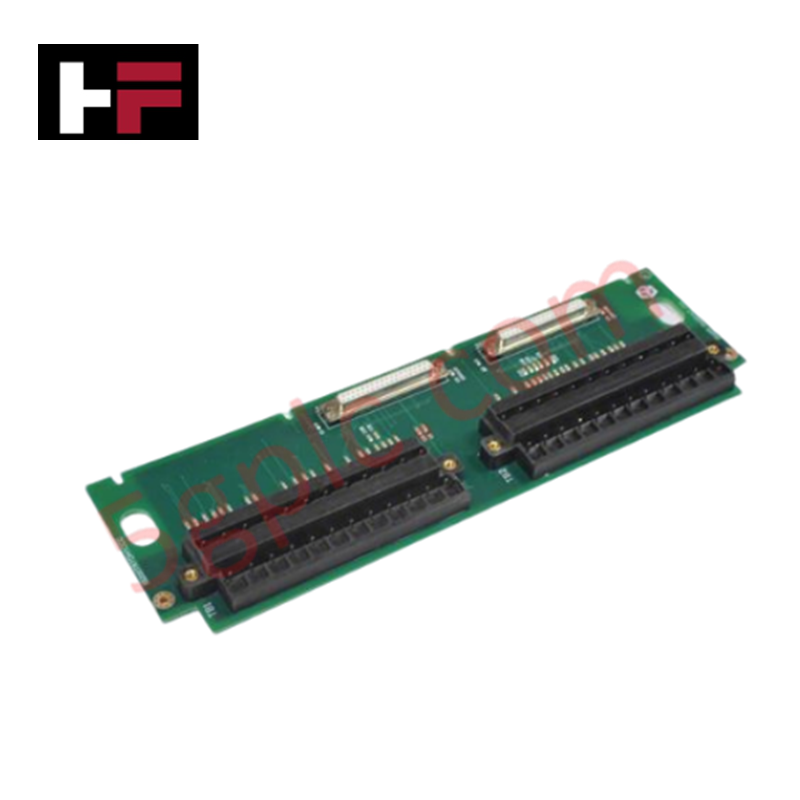

GE IS200TRTDH1C, juga dikatalogkan sebagai IS200TRTDH1C Papan Terminal Input RTD, berfungsi sebagai komponen perkakasan khusus untuk pemerolehan isyarat suhu berbilang saluran dalam platform kawalan diedarkan Mark VIe.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200TRTDH1C |
| Jenama | General Electric |
| Asal | USA |
| Dimensi | 6.25 in x 4.25 in |
| Suhu Operasi | 0 darjah C hingga 60 darjah C |
| Penggunaan Kuasa | 400 W (Kapasiti keseluruhan) |
| Kapasiti Input | 16 input RTD tiga wayar |
Rangkaian Deterministik Profinet / EtherNet/IP
IS200TRTDH1C menguruskan penamatan dan penyediaan 16 isyarat RTD tiga wayar. Papan ini menggunakan litar pengurangan hingar bersepadu pada setiap input untuk mengurangkan gangguan frekuensi tinggi dan kejadian lonjakan sebelum penukaran isyarat. Papan terminal berinteraksi dengan pemproses I/O (papan VRTD) melalui dua penyambung jenis DC untuk mendigitalkan nilai suhu bagi penghantaran ke pengawal. Operasi deterministik dikekalkan melalui komunikasi tersinkron antara TRTD dan pemproses I/O, memastikan data terma dimasukkan dalam kitaran imbasan pengawal yang ditetapkan. Skala ketumpatan I/O disokong melalui seni bina modular papan, membolehkan pengembangan mudah titik pemantauan suhu dalam kabinet kawalan Mark VIe.
Soalan Lazim
S: Bolehkah IS200TRTDH1C digunakan dalam sistem TMR (Triple Modular Redundant)?
J: Tidak. IS200TRTDH1C adalah papan konfigurasi simplex. Untuk aplikasi TMR, varian TRTDH1B diperlukan, yang menyediakan enam penyambung jenis DC yang diperlukan untuk berinteraksi dengan tiga papan VRTD redundan.
S: Bagaimana papan mengendalikan hingar frekuensi tinggi pada input RTD?
J: Papan ini mempunyai litar lonjakan dan pengurangan hingar khusus di titik input. Litar ini menapis hingar yang terhasil dari kabel lapangan sebelum isyarat dihantar ke peringkat penukaran analog ke digital.
Garis Panduan Pemasangan Lapangan
- Pemasangan Wayar Blok Terminal: Gunakan dua blok terminal jenis penghalang yang disediakan untuk semua sambungan lapangan. Pastikan wayar RTD tiga wayar dipasang dengan kukuh untuk mengelakkan ketidakseimbangan rintangan, yang boleh menyebabkan ralat pengukuran suhu yang ketara.
- Pemasangan: Pasang papan pada panel rata atau rel DIN. Pastikan sambungan mekanikal yang bersih ke tanah kabinet untuk memaksimumkan keberkesanan litar penindasan hingar.
- Pengasingan Isyarat: Kekalkan pemisahan fizikal antara pendawaian input RTD dan pendawaian kuasa arus tinggi atau kawalan AC untuk mengurangkan kemasukan hingar induktif.
- Pemasangan Penyambung: Pastikan dua penyambung jenis DC yang dihubungkan ke papan VRTD dipasang sepenuhnya dan dikunci. Sambungan longgar boleh menyebabkan rintangan sentuhan yang menurunkan ketepatan gelung maklum balas suhu.
