Butiran Produk
Gambaran Produk

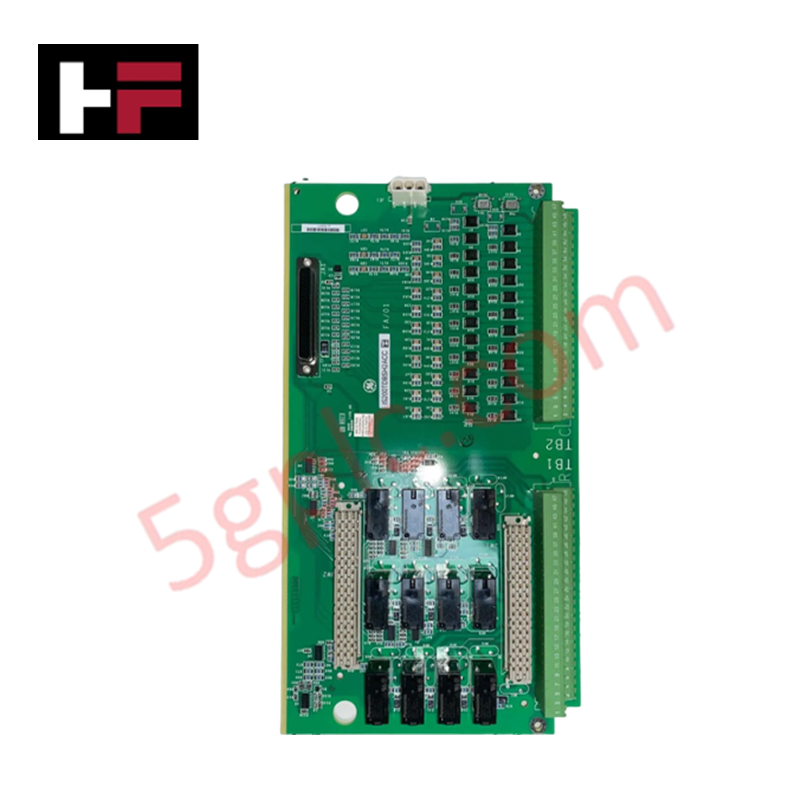

GE IS200TDBSH2ACC berfungsi sebagai Papan Terminal Input/Output Kontak Simplex Berketumpatan Tinggi dalam seni bina Sistem Kawalan Teragih (DCS) General Electric Mark VI dan Mark VIe. Papan ini memudahkan antara muka antara peranti diskret lapangan dan teras kawalan dengan memproses 24 input kontak terasing kumpulan dan melaksanakan arahan melalui 12 output relay Form-C. Kami membekalkan komponen ini sebagai 100% Baru dan Asli, menyediakan pengasingan elektrik yang kukuh dan integriti isyarat yang diperlukan untuk kawalan turbin berat dan proses industri.
Spesifikasi Teknikal
TDBSH2ACC menggunakan teknologi pemasangan permukaan (SMT) untuk memuatkan bilangan saluran tinggi dalam jejak pemasangan rel DIN yang menjimatkan ruang.
| Atribut | Spesifikasi |
| Pengilang | General Electric (GE) |
| Rangkaian | Mark VI / Mark VIe |
| Jenis Papan | Input/Output Kontak Simplex (TDBS) |
| Input Kontak | 24 Saluran Terasing Kumpulan |
| Output Relay | 12 Relay Form-C (SPDT) |
| Voltan Input | Nominal 24 V DC (Julat: 16-32 V DC) |
| Penarafan Kontak Relay | 5 A setiap relay |
| Voltan Relay Maksimum | 250 V AC Clearance |
| Suhu Operasi | 0 hingga 60°C |
| Dimensi | 8.6 cm (W) x 16.2 cm (H) |
Kelebihan Kejuruteraan
-
Penindasan Bunyi Menyeluruh: IS200TDBSH2ACC menggabungkan litar penindasan bunyi terbina dalam untuk semua 24 input kontak. Ciri ini melindungi sistem daripada gangguan frekuensi tinggi dan lonjakan voltan, memastikan peralihan isyarat yang bersih dalam persekitaran loji kuasa yang bising secara elektrik.
-
Voltan Basah Fleksibel: Papan terminal menerima voltan basah luaran 24, 48, atau 125 V DC melalui penyambung JE1 3-pin Mate-N-Lok. Kepelbagaian ini membolehkan jurutera menyesuaikan keperluan kuasa instrumen lapangan tanpa menambah perkakasan penyediaan luaran.
-
Fungsi Relay Boleh Kembangkan: Penyambung JW1 dan JW2 membolehkan papan ini menempatkan kad pilihan yang berbeza. Pengembangan ini membolehkan fungsi relay khusus atau penyediaan isyarat tambahan, menyediakan penyelesaian yang boleh diskalakan untuk keperluan proses yang berkembang.
-
Integrasi PDIO yang Dipermudahkan: Dalam konfigurasi Mark VIe, pek I/O PDIO dipasang terus ke penyambung jenis D pada papan TDBS. Susunan ini mendigitalkan isyarat I/O dan menghantarnya melalui Ethernet ke pengawal, memudahkan pendawaian dari lapangan ke bilik kawalan.
-
Pilihan Pemasangan Serbaguna: Papan menyokong pemasangan rel DIN dan permukaan rata. Lebar padat 8.6 cm membolehkan pemasangan berketumpatan tinggi dalam kabinet standard 19 inci, memaksimumkan ruang kabinet yang tersedia.
Soalan Lazim
-
Bolehkah IS200TDBSH2ACC mengendalikan input kontak 125 V DC?
Boleh. Walaupun litar papan beroperasi pada 24 V DC, input kontak direka untuk menerima voltan basah nominal 24, 48, atau 125 V DC dari sumber luaran, dengan syarat bekalan luaran disambungkan ke penyambung JE1.
-
Apakah kelebihan output relay "Form-C"?
Relay Form-C menyediakan kedua-dua kontak Buka Normal (NO) dan Tutup Normal (NC) dengan terminal bersama. Ini membolehkan konfigurasi pendawaian selamat-gagal, di mana keadaan tertentu dikekalkan walaupun semasa kehilangan kuasa kawalan.
-
Bagaimana papan berkomunikasi dengan pengawal Mark VIe?
Papan itu sendiri pasif; ia bergantung pada pek I/O PDIO. PDIO menukar isyarat papan terminal dan menghantarnya melalui IONet (Ethernet) ke pengawal, menyokong satu atau dua sambungan rangkaian untuk kebolehpercayaan.
-
Adakah papan ini serasi dengan sistem TMR?
TDBSH2ACC adalah papan Simplex. Untuk aplikasi Redundan Modular Tiga (TMR), GE biasanya menggunakan papan terminal TDRS atau yang serupa yang direka untuk berinteraksi dengan tiga pek I/O serentak.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
