Butiran Produk

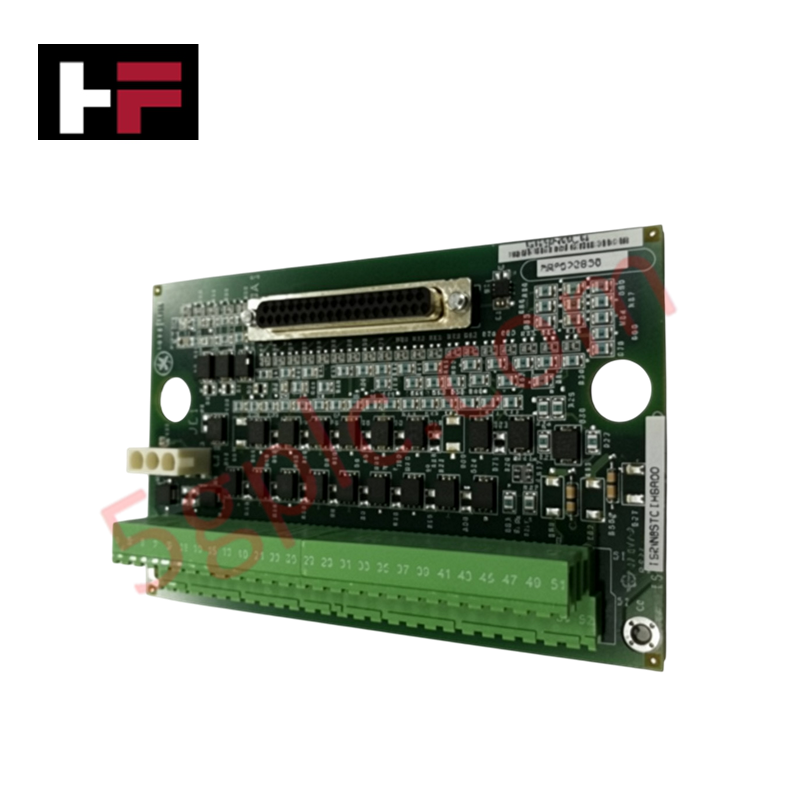

Disediakan untuk pemerolehan isyarat diskret dalam platform kawalan diedarkan Mark VIe, GE IS200STCIH6A (IS200STCIH6A Papan Terminal Input Sentuh) menyediakan pelaksanaan fizikal/elektrik langsung untuk pemantauan sentuhan lapangan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200STCIH6A |
| Jenama | General Electric |
| Asal | USA |
| Kapasiti Input | 24 input sentuhan |
| Julat Voltan Input | 24 V DC, 48 V DC, 125 V DC |
Skala Kawalan Industri dan Ketumpatan I/O
IS200STCIH6A berfungsi sebagai antara muka penamatan untuk input diskret peringkat lapangan, menyokong voltan nominal 24, 48, dan 125 V DC. Papan ini menggabungkan litar penindasan hingar terintegrasi untuk melindungi daripada lonjakan sementara dan hingar frekuensi tinggi yang wujud dalam persekitaran industri. Integrasi sistem dicapai melalui keserasian pengawal Mark VIe atau Mark VIeS, menggunakan keupayaan papan terminal untuk memetakan 24 input bebas ke pek I/O yang berkaitan. Keserasian firmware flash di seluruh ekosistem Mark VIe memastikan masa input dan pelaporan status diselaraskan dengan kadar imbasan pengawal, memudahkan penskalaan ketumpatan I/O yang cekap semasa pengembangan atau migrasi sistem.
Soalan Lazim
S: Adakah IS200STCIH6A menyokong penjanaan kuasa gelung isyarat?
J: Tidak. Papan STCI berfungsi sebagai antara muka untuk sentuhan lapangan luaran. Voltan rangsangan mesti disediakan oleh sumber luaran; papan menyediakan penamatan dan penapisan yang diperlukan untuk mengolah isyarat ini bagi pek I/O.
S: Bolehkah papan STCI dipasang dalam orientasi yang berbeza?
J: Ya. Papan direka untuk fleksibiliti, menyokong pemasangan rel DIN standard dan pemasangan terus pada permukaan rata dalam kabinet kawalan, bergantung pada keperluan susun atur panel tertentu.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Pasangkan papan pada rel DIN standard atau terus pada papan belakang kabinet menggunakan lubang pemasangan yang disediakan. Pastikan titik tanah casis disambungkan dengan kukuh ke bas tanah panel untuk memastikan penindasan hingar yang berkesan.
- Penamatan Pendawaian: Sambungkan pendawaian sentuhan lapangan ke terminal skru yang ditetapkan. Untuk input 125 V DC, kekalkan penarafan penebat wayar yang sesuai dan pemisahan fizikal dari kabel isyarat voltan rendah untuk mengelakkan saling ganggu.
- Perisai: Tamatkan perisai kabel di titik tanah kabinet dan bukan pada papan terminal itu sendiri, kecuali jika diagram pembumian tapak tertentu menetapkan sebaliknya. Gunakan ferrule pada konduktor berjalur untuk memastikan sambungan mekanikal yang boleh dipercayai dalam blok terminal.
- Pengesahan: Selepas pemasangan, lakukan pemeriksaan kesinambungan pada semua gelung lapangan. Gunakan multimeter digital untuk mengesahkan bahawa voltan rangsangan hadir dengan betul di titik kemasukan terminal sebelum menghantar isyarat ke pek I/O.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
