Butiran Produk

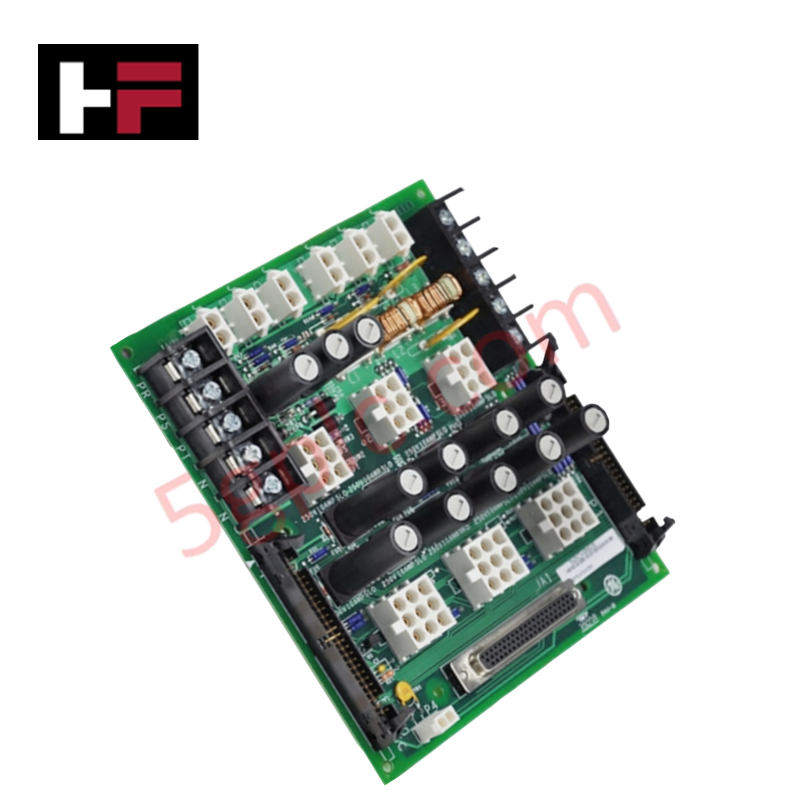

Disediakan untuk pengawalan dan pengagihan kuasa dalam seni bina kawalan turbin Mark VIe, GE IS200JPDMG1A (IS200JPDMG1A Papan Pengagihan Kuasa) menyediakan pelaksanaan fizikal dan elektrik secara langsung bagi pengagihan voltan input 28 VDC kepada komponen peringkat sistem.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200JPDMG1A |
| Jenama | General Electric |
| Asal | USA |
| Berat | Pemasangan PCB standard |
| Dimensi | 16.51 cm x 17.8 cm |
| Suhu Operasi | -30 darjah C hingga 65 darjah C |
| Penggunaan Kuasa | Input 28 VDC |
| Pemasangan | Pemasangan rel DIN |
Rangkaian Deterministik Profinet / EtherNet/IP
IS200JPDMG1A berfungsi sebagai nod pengagihan kritikal untuk platform Mark VIe, mengekalkan kelajuan komunikasi bas backplane dengan memastikan tahap voltan stabil di seluruh pek I/O yang diagihkan. Seni bina perkakasan modul ini direka untuk penskalaan ketumpatan I/O, membolehkan cabang kuasa yang cekap ke pelbagai modul kawalan. Keserasian flash firmware dikendalikan oleh penukar kuasa huluan, manakala papan JPDM menyediakan perlindungan lonjakan tempatan dan kestabilan voltan. Dalam persekitaran rangkaian deterministik, modul ini bertindak sebagai titik pengagihan pasif yang mengekalkan konsistensi kuasa, mengelakkan pengecilan isyarat atau kesilapan logik yang boleh disebabkan oleh turun naik voltan pada rel 28 VDC.
Soalan Lazim
S: Adakah papan IS200JPDMG1A boleh ditukar panas semasa sistem Mark VIe aktif?
J: Tidak. Papan mesti dipisahkan sepenuhnya daripada bekalan input 28 VDC sebelum pemasangan atau penanggalan untuk mengelakkan kerosakan berpotensi pada bas pengagihan atau modul hiliran yang disambungkan.
S: Bagaimana papan JPDM disahkan untuk pematuhan lokasi berbahaya?
J: Papan ini dinilai untuk atmosfera letupan Kelas 1, Bahagian 2. Pastikan pemasangan rel DIN menyediakan sambungan yang kukuh dan tahan getaran serta semua pendawaian memenuhi kod pemasangan lokasi berbahaya yang berkaitan.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Pasang papan pada rel DIN standard dalam kabinet kawalan. Pastikan pemasangan stabil untuk mengelakkan tekanan akibat getaran pada sambungan terminal.
- Pendawaian: Sambungkan input 28 VDC dari penukar AC/DC atau DC/DC luaran. Gunakan konduktor yang bersaiz mengikut jumlah beban arus untuk mengurangkan penurunan voltan di seluruh rangkaian pengagihan.
- Perisai: Pastikan semua perisai pendawaian lapangan dihubungkan ke bumi bas kabinet. Pembumian yang betul diperlukan untuk mengurangkan gangguan elektromagnet dan mengekalkan integriti bas pengagihan 28 VDC.
- Persekitaran: Operasikan modul dalam julat -30 darjah C hingga 65 darjah C. Pastikan aliran udara sekitar tidak terhalang, terutamanya dalam pemasangan Kelas 1, Bahagian 2, untuk mengelakkan pengumpulan haba berhampiran litar kuasa.
- Pengesahan: Sebelum memulakan sistem, ukur voltan output di terminal pengagihan menggunakan multimeter yang telah dikalibrasi untuk mengesahkan bahawa input 28 VDC diagihkan dengan betul ke semua modul kawalan yang disambungkan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
