Butiran Produk

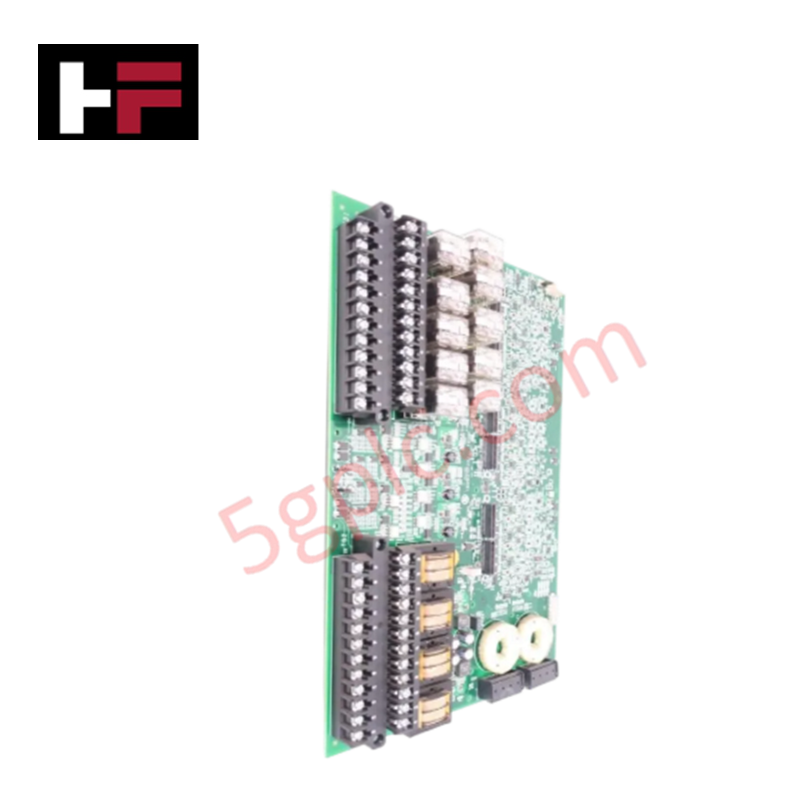

GE IS200ESYSH3A, juga dikatalogkan sebagai IS200ESYSH3A Papan Terminal I/O, berfungsi sebagai komponen perkakasan khusus untuk antara muka sistem kawalan eksitasi dalam platform EX2100e.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200ESYSH3A |
| Jenama | General Electric |
| Asal | USA |
| Seksi Kawalan | M1 |
| Jenis Redundansi | Kawalan Simpleks |
Rangkaian Deterministik Profinet / EtherNet/IP
IS200ESYSH3A berfungsi sebagai nod pemerolehan isyarat utama untuk sistem EX2100e, memudahkan pertukaran data I/O lapangan melalui papan anak pautan serial berkelajuan tinggi HSLA (HSSL) yang dipasang. Seni bina ini memastikan komunikasi deterministik antara papan terminal ESYS dan sistem kawalan pusat. Papan ini menyokong integrasi dua input transformer arus (CT) penjana (1 A / 5 A) dan dua input voltan transformer potensi (PT) tiga fasa untuk pemprosesan maklum balas masa nyata. Penskalaan ketumpatan I/O dicapai melalui logik terbina dalam papan yang mengawal input analog ini dan menyediakan dua output relay trip diskret yang dikonfigurasikan untuk logik pengundian perkakasan 2-dari-3. Keserasian flash firmware dikekalkan di seluruh kumpulan ESYS, memastikan tingkah laku antara muka yang konsisten tanpa mengira mod redundansi kumpulan H tertentu.
Soalan Lazim
S: Adakah IS200ESYSH3A serasi dengan konfigurasi redundan (TMR)?
J: Tidak. IS200ESYSH3A khusus ditetapkan sebagai model kumpulan H3, yang mengehadkan operasinya kepada mod kawalan simpleks. Konfigurasi redundan memerlukan variasi siri H yang berbeza.
S: Bolehkah papan mengendalikan kedua-dua input CT 1 A dan 5 A serentak?
J: Papan menyokong input CT penjana yang dinilai pada 1 A atau 5 A. Konfigurasi khusus mesti dipadankan dengan penarafan sekunder CT luaran untuk memastikan maklum balas arus yang tepat bagi pengawal eksitasi.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Pastikan papan dipasang dalam persekitaran yang stabil dan bebas getaran dalam kabinet EX2100e. Kencangkan semua perkakasan pemasangan untuk menjamin rujukan bumi yang kukuh antara casis papan terminal dan penutup kawalan.
- Pengasingan Isyarat: Alirkan isyarat maklum balas PT dan CT berperingkat rendah jauh dari kabel motor PWM berkuasa tinggi atau talian suis beban induktif. Gunakan kabel berperisai untuk semua input analog bagi mengurangkan gangguan elektromagnet.
- Pemasangan Penyambung: Sahkan integriti sambungan papan anak HSLA HSSL. Pastikan semua kabel reben dan penyambung D-sub dipasang sepenuhnya dan dikunci untuk mengekalkan kesinambungan komunikasi berkelajuan tinggi.
- Penamatan Relay: Output relay trip bertujuan untuk peranti kunci kebolehpercayaan tinggi. Pastikan pendawaian litar luaran bersaiz betul dan diod penindasan digunakan jika memacu beban induktif untuk melindungi kontak relay papan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
