Butiran Produk

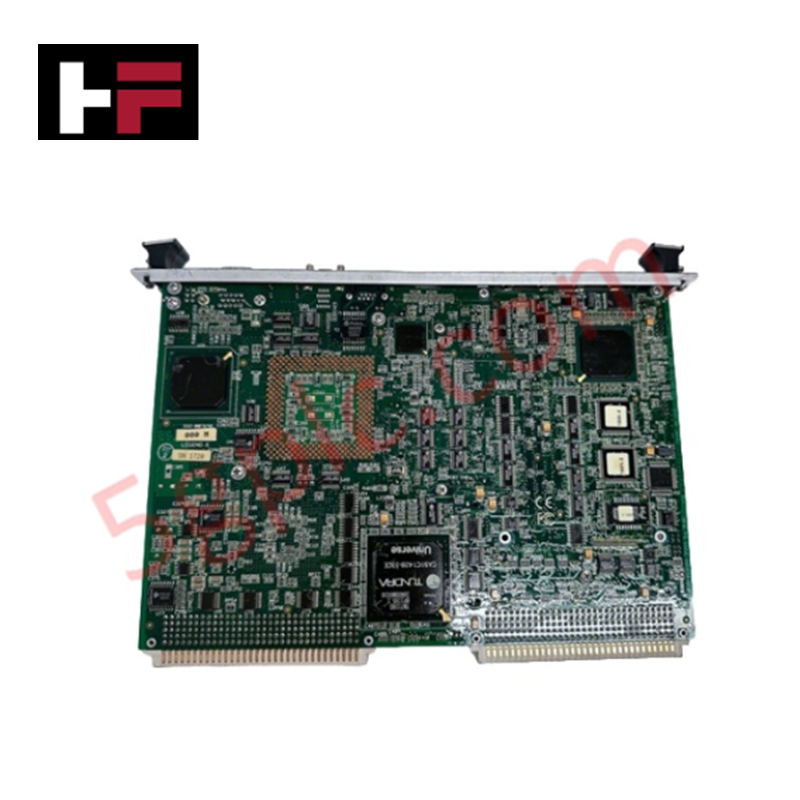

General Electric IS215UCVDH5AN, juga dikatalogkan sebagai IS215UCVDH5AN Papan Pengawal Pemproses Slot Berganda, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan kawalan bertanda Boolean 16-bit dalam platform rangkaian Mark VI.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS215UCVDH5AN |
| Jenama | General Electric |
| Asal | Amerika Syarikat |
| Dimensi | 16.51 cm x 17.8 cm |
| Suhu Operasi | 30 darjah C hingga 60 darjah C |
| Penggunaan Kuasa | +5 V DC, 6 A |
| Mikropemproses | AMD-K6 300 MHz |
| Memori | 16 MB DRAM, 8 MB Flash |
| Antara Muka | 10BaseT Ethernet (RJ-45), 6 Input Voltan Analog |
Kawalan Industri dan Integrasi Firmware
IS215UCVDH5AN memanfaatkan kelajuan komunikasi bas backplane untuk menguruskan gelung kawalan deterministik dalam seni bina Mark VI. Keserasian flash firmware disokong melalui memori flash 8 MB terbina dalam, membolehkan kemas kini logik diskret tanpa penggantian perkakasan. Pengawal menggunakan penskalaan ketumpatan I/O untuk menguruskan pembolehubah proses melalui enam input voltan analog dan antara muka 10BaseT UDH khusus. Integrasi ke dalam rangkaian deterministik diuruskan melalui sistem operasi QNX, memastikan konsistensi masa kitaran untuk algoritma kawalan bertanda Boolean 16-bit.
Soalan Lazim (FAQ)
S: Bagaimana status operasi pengawal ditunjukkan?
J: Papan ini mempunyai dua lajur yang mengandungi lapan LED. Semasa operasi normal, LED ini memaparkan urutan berputar. Dalam keadaan ralat, ia berkelip kod ralat tertentu untuk memudahkan pengecaman diagnostik.
S: Adakah terdapat keperluan khusus untuk pengendalian port Ethernet?
J: Antara muka 10BaseT RJ-45 direka untuk sambungan ke Universal Data Highway (UDH). Pastikan penggunaan kabel berpintal Kategori 5 atau lebih tinggi dan kekalkan konfigurasi pin yang betul untuk mengelakkan kelewatan komunikasi atau kehilangan pautan.
Garis Panduan Pemasangan Lapangan
- Pelarasan Rangka: Sebagai papan slot berganda, pastikan panduan backplane rangka atau rak bebas daripada serpihan. Selaraskan kedua-dua penyambung serentak untuk memastikan pemasangan rata dan mengelakkan kerosakan pin.
- Pengukuhan Perkakasan: Ketatkan semua skru penahan atau klip kunci selepas papan dipasang sepenuhnya. Keselamatan mekanikal ini diperlukan untuk mengekalkan sentuhan elektrik yang boleh dipercayai merentasi antara muka backplane berkelajuan tinggi semasa getaran operasi.
- Susunan Kuasa: Sahkan bekalan +5 V DC berada dalam toleransi yang ditetapkan sebelum kuasa akhir dihidupkan. Gunakan multimeter digital untuk mengesahkan tahap voltan pada pin backplane rak bagi mengelakkan reset voltan rendah atau ralat logik.
- Discharge Elektrostatis (ESD): Memandangkan kehadiran mikropemproses AMD-K6 dan memori flash sensitif, gunakan tali pergelangan tangan selamat ESD yang disambungkan ke tanah rangka semasa pemasangan untuk mengelakkan kerosakan komponen.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
