Butiran Produk

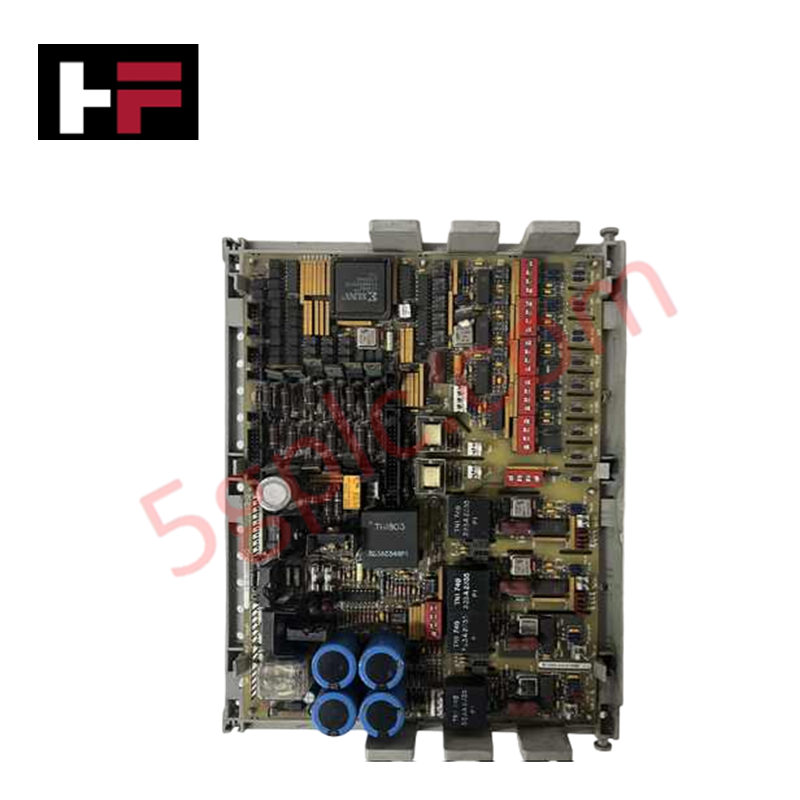

Dikonfigurasi untuk penukaran dan pengawalan kuasa dalam platform EX2000, DC2000, dan pemacu berkaitan, GE DS200DCFBG1BLC (DS200DCFBG1 Papan Maklum Balas Bekalan Kuasa DC) menyediakan pengagihan kuasa fizikal langsung dan pengawalan voltan pada tahap kawalan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | DS200DCFBG1BLC |
| Jenama | General Electric |
| Asal | USA |
| Suhu Operasi | -10 darjah C hingga +70 darjah C |
| Penggunaan Kuasa | Tidak dinyatakan |
| Voltan Masukan | 38 V AC dan 115 V AC (berasal dari CPT) |
| Voltan Keluaran | +5 V DC, +/- 15 V DC, +/- 24 V DC |
Kawalan Industri & Keserasian Firmware
DS200DCFBG1BLC berfungsi sebagai antara muka pengurusan kuasa utama untuk pemproses kawalan pemacu, menggunakan litar pengawalan bersepadu untuk mengekalkan tahap voltan yang deterministik. Papan ini menyokong penskalaan ketumpatan I/O melalui litar kuasa medan motor khusus dan pemacu penjana denyut pintu gerbang. Keserasian flash firmware dikawal oleh papan kawalan pemacu (SDCC/LDCC), yang memantau isyarat /PSEN; isyarat ini mencetuskan reset mikroprosesor jika bekalan +5 V DC di papan melebihi pengawalan, memastikan kestabilan sistem secara keseluruhan semasa turun naik kuasa masukan.
Soalan Lazim
S: Bagaimana isyarat /PSEN berinteraksi dengan pengawal pemacu?
J: Isyarat /PSEN pada terminal 2PL memantau keadaan pengawalan +5 V DC. Apabila bekalan berada dalam had, isyarat berada pada keadaan rendah TTL. Jika voltan keluaran jatuh di luar pengawalan, isyarat beralih ke keadaan tinggi, memulakan reset perkakasan pada Kad Kawalan Pemacu.
S: Apakah kapasiti beban untuk keluaran +/- 15 V DC?
J: Setiap keluaran +/- 15 V DC dinilai pada 0.8 A. Daripada jumlah kapasiti arus ini, 0.25 A tersedia untuk beban luaran melebihi keperluan litar dalaman papan.
Garis Panduan Pemasangan Lapangan
- Pengesahan Kuasa Masukan: Sebelum menghidupkan, sahkan bahawa output Transformator Kuasa Kawalan (CPT) stabil pada 38 V AC (+10%). Tahap voltan masukan yang salah akan menghalang litar penyearah gelombang penuh dan penapis dalaman daripada menghasilkan tahap +/- 24 V DC yang tidak dikawal yang diperlukan.
- Pengendalian Komponen: Pastikan semua pendawaian lapangan diputuskan sebelum penyingkiran papan. Semasa pemasangan, pastikan papan dipasang dengan kukuh pada casis untuk mengekalkan rujukan tanah yang diperlukan bagi litar maklum balas.
- Perisai dan Pembumian: Untuk mengekalkan integriti isyarat penjana denyut pintu SCR dan gelung maklum balas, pastikan perisai kabel disambungkan dengan betul pada titik bumi enclosure untuk mengelakkan gangguan elektromagnetik menjejaskan keluaran pengawalan kuasa.
