Butiran Produk

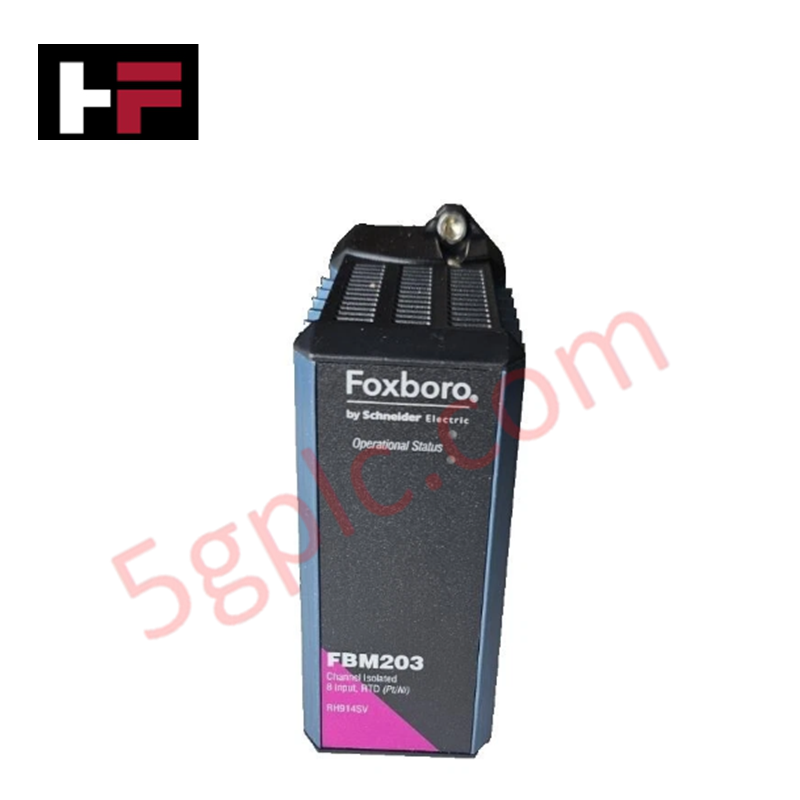

Dikonfigurasikan untuk pemerolehan isyarat suhu yang tepat dalam rangkaian kawalan I/A Series, Foxboro FBM203 RH914SV (FBM203 Modul Input RTD) menyediakan pelaksanaan fizikal/elektrik secara langsung. Komponen perkakasan ini berfungsi sebagai antara muka utama untuk 8 saluran input RTD terasing, memudahkan penukaran input sensor suhu berasaskan rintangan (Platina, Nikel, Kuprum) kepada data proses yang didigitalkan untuk pemantauan seluruh sistem.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | FBM203 RH914SV |
| Jenama | Foxboro (Schneider Electric) |
| Asal | Standard Pengilang |
| Berat | 0.4 kg |
| Dimensi | 20 cm x 6.2 cm x 15 cm |
| Suhu Operasi | -40 darjah C hingga 70 darjah C |
| Penggunaan Kuasa | 3 W |
| Bilangan Saluran | 8 Saluran Input RTD Terasing |
| Julat Rintangan | 0 hingga 320 Ohm |
| Ketepatan | +/- 0.03% daripada julat |
Sambungan Instrumentasi Proses DCS
FBM203 memastikan integriti isyarat dalam infrastruktur DCS melalui penebatan menyeluruh antara saluran, mengelakkan gelung bumi dan gangguan mod biasa. Modul ini direka untuk penolakan mod biasa yang tinggi (>125 dB pada 50/60 Hz), memastikan kestabilan dalam persekitaran elektromagnetik. Ia menyokong konfigurasi RTD 2-wayar dan 3-wayar, membolehkan integrasi sensor lapangan yang fleksibel. Litar penyediaan isyarat termasuk logik emulasi pampasan sambungan sejuk (CJC) untuk memastikan ketepatan tinggi dalam julat rintangan yang ditetapkan, mengekalkan integriti data untuk gelung kawalan kritikal.
Soalan Lazim
S: Adakah modul FBM203 menyokong operasi hot-swap dalam susunan pengawal berlebihan?
J: Ya, modul ini menyokong fungsi hot-swap dalam seni bina I/A Series, dengan syarat konfigurasi sistem membenarkan penggantian modul tanpa mengganggu bas kawalan proses.
S: Adakah modul memerlukan kalibrasi manual untuk jenis sensor RTD yang berbeza?
J: Modul ini dikonfigurasikan melalui perisian untuk mengendalikan ciri sensor Platina, Nikel, dan Kuprum melalui alat konfigurasi sistem hos, menghapuskan keperluan kalibrasi manual pada tahap perkakasan.
Garis Panduan Pemasangan Lapangan
- Pastikan modul dipasang dalam persekitaran yang bersih dan kering dalam had suhu kabinet yang ditetapkan.
- Tamatkan wayar sensor RTD 2-wayar atau 3-wayar pada pemasangan penamatan yang sepadan, memastikan rintangan wayar yang konsisten untuk konfigurasi 3-wayar bagi memaksimumkan ketepatan.
- Sahkan wayar saluran pelindung di bumi pada satu titik sahaja untuk mengelakkan induksi bunyi ke dalam saluran input terasing.
- Sahkan penyambung papan belakang modul dipasang sepenuhnya sebelum menghidupkan bekalan kuasa 24 VDC berlebihan.
- Gunakan perisian sistem kawalan untuk melakukan pemeriksaan diagnostik gelung bagi mengesahkan nilai rintangan berada dalam julat input 0 hingga 320 Ohm sebelum pengoperasian akhir.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
