Butiran Produk

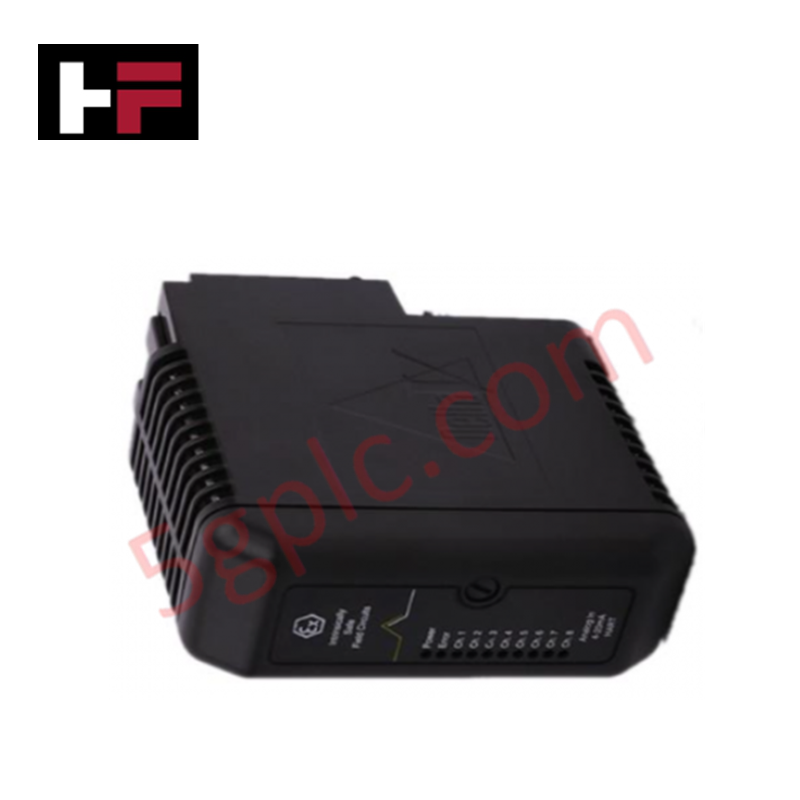

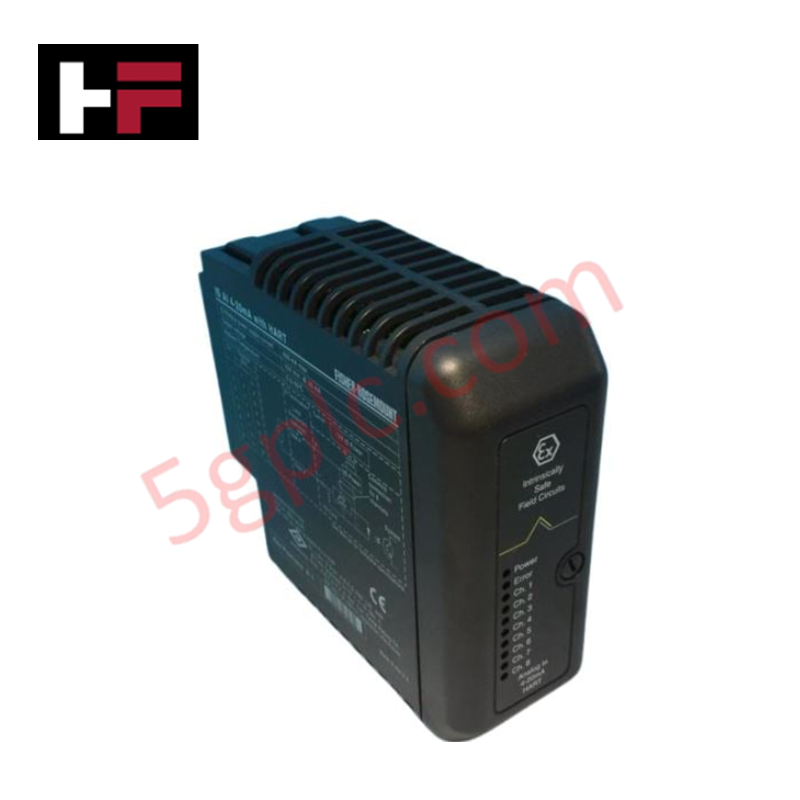

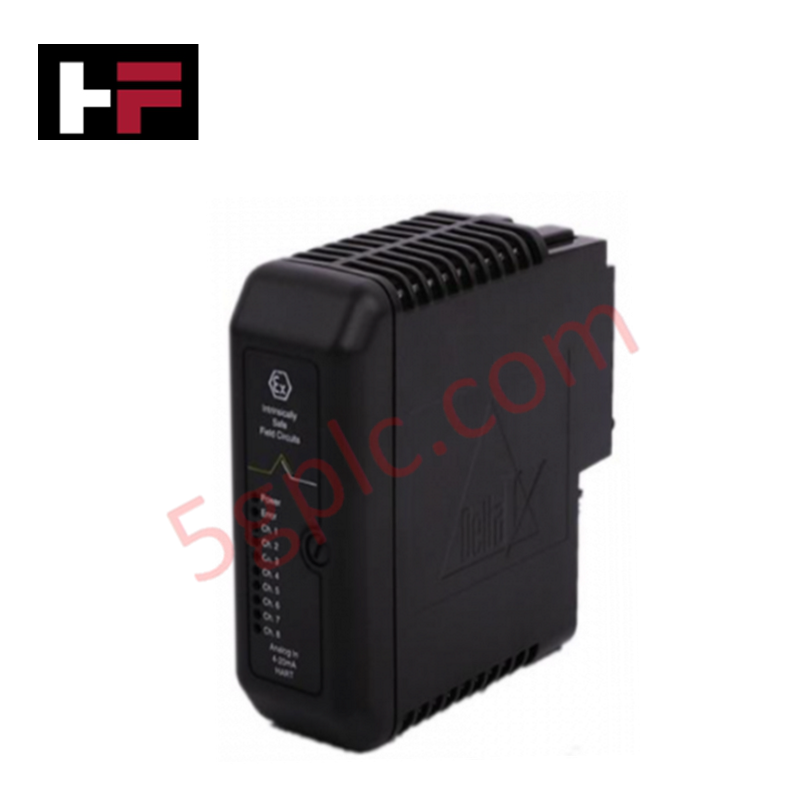

Disediakan untuk kawalan proses tepat dalam rangkaian automasi DeltaV, Emerson VE4005S2B2 (VE4005S2B2 Kad Output Analog) menyediakan pelaksanaan fizikal/elektrik langsung bagi isyarat output analog 8-saluran 4-20 mA piawaian HART.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | VE4005S2B2 |
| Jenama | Emerson |
| Asal | Tidak dinyatakan |
| Berat | 2 kg |
| Dimensi | Faktor bentuk modul I/O DeltaV standard |
| Suhu Operasi | Tidak dinyatakan |
| Penggunaan Kuasa | Tidak dinyatakan |
| Saluran | 8 saluran |
| Jenis Output | 4-20 mA HART |
Kawalan Proses: Protokol Gelung 4-20 mA HART
VE4005S2B2 menyokong protokol HART (Highway Addressable Remote Transducer) piawaian industri, membolehkan komunikasi digital dua hala melalui isyarat kawalan analog utama 4-20 mA. Fungsi ini memudahkan penghantaran pembolehubah peranti sekunder, status diagnostik, dan parameter konfigurasi tanpa memerlukan pendawaian lapangan tambahan. Seni bina output memastikan isyarat termodulasi HART disuperimposkan pada gelung arus analog, mengekalkan keserasian dengan penggerak dan posisi medan yang mematuhi HART standard. Pengendalian protokol bersepadu ini membolehkan pemantauan masa nyata kesihatan penggerak dan prestasi gelung proses dalam persekitaran DeltaV.
Soalan Lazim (FAQ)
S: Adakah kad ini serasi dengan penggerak medan bukan HART?
J: Ya. VE4005S2B2 menyediakan output 4-20 mA standard yang serasi ke belakang dengan penggerak analog bukan HART. Apabila tiada komunikasi HART dikesan pada gelung, modul berfungsi sebagai output analog konvensional.
S: Bolehkah modul ini ditukar panas semasa proses sedang aktif?
J: Ya. VE4005S2B2 menyokong operasi tukar panas dalam pembawa I/O DeltaV yang berkuasa. Pastikan strategi kawalan dikonfigurasikan dengan betul atau diletakkan dalam mod penyelenggaraan sebelum mengeluarkan modul untuk mengelakkan gangguan proses tidak sengaja semasa penarikan fizikal.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Masukkan modul ke dalam slot yang ditetapkan pada pembawa I/O DeltaV. Sahkan bahawa kunci mekanikal terpasang sepenuhnya dan penyambung papan belakang terpasang untuk memastikan kesinambungan elektrik.
- Pendawaian: Gunakan blok penamatan I/O HART standard untuk pendawaian lapangan. Pastikan rintangan gelung berada dalam julat yang dibenarkan yang ditetapkan untuk output 4-20 mA bagi mengekalkan ketepatan isyarat.
- Perlindungan: Tamatkan perisai kabel pada bas tanah kabinet. Perlindungan yang betul diperlukan untuk mengelakkan gangguan elektromagnetik daripada mengganggu frekuensi pembawa digital HART yang bertindih pada isyarat analog 4-20 mA.
- Pengesahan: Lakukan ujian diagnostik gelung melalui stesen kerja kejuruteraan DeltaV untuk mengesahkan bahawa arus output sepadan dengan nilai yang diarahkan dan komunikasi HART telah terjalin dengan peranti lapangan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
