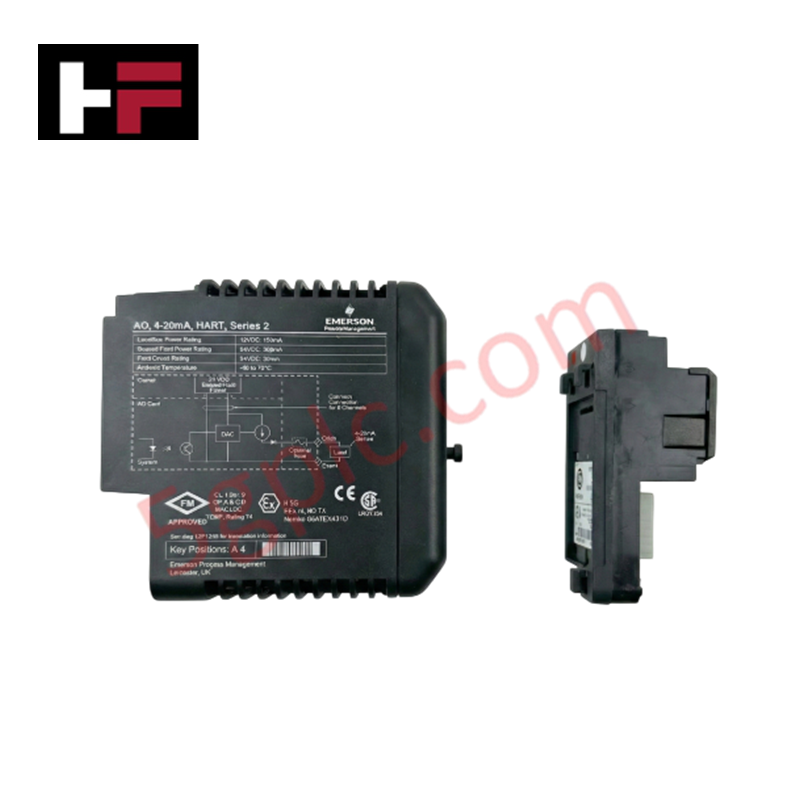

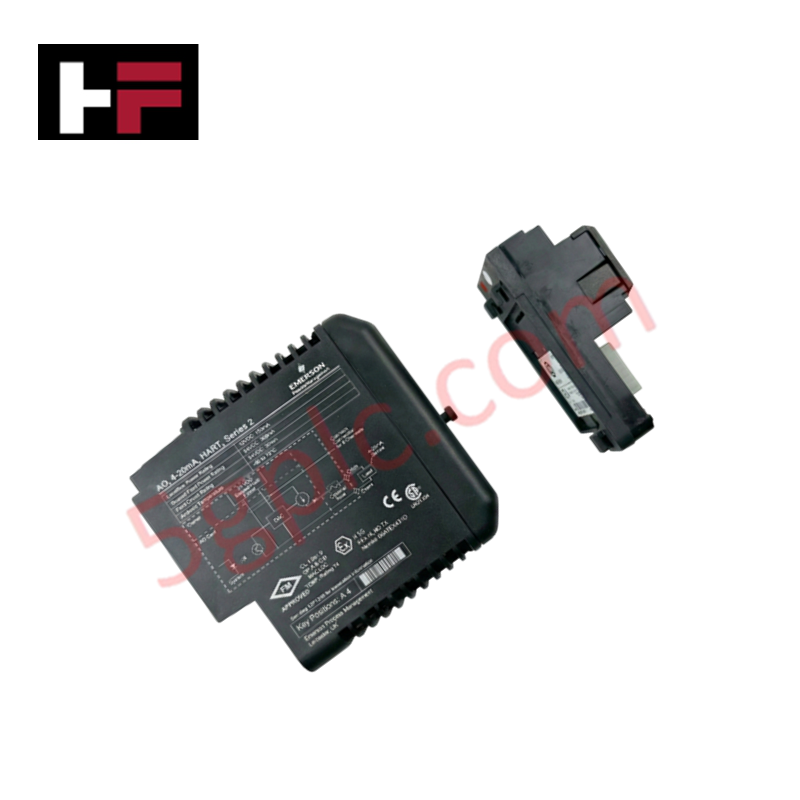

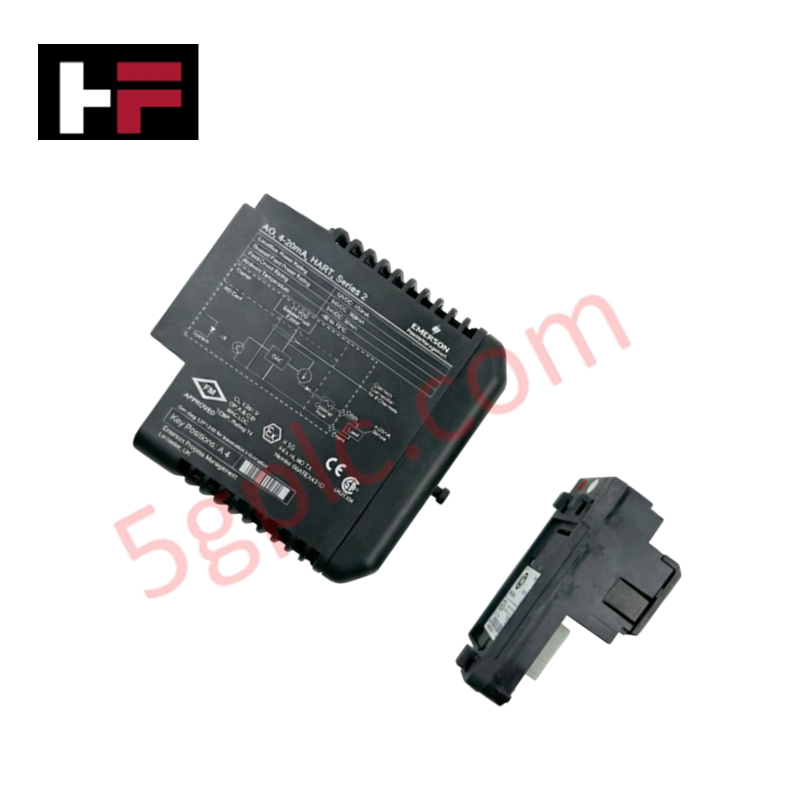

Blok Penamatan Output Analog Emerson VE4005S2B1 Siri M

Disediakan untuk output isyarat analog dalam subsistem DeltaV I/O,  Emerson VE4005S2B1 (VE4005S2B1) Blok Penamatan Output Analog menyediakan pelaksanaan fizikal/elektrik langsung bagi pengedaran isyarat kawalan 8-saluran 4-20 mA.

Spesifikasi Perkakasan

Kawalan Proses: Pengasingan Saluran-ke-Saluran

Blok penamatan VE4005S2B1 memudahkan pengedaran isyarat sambil mengekalkan pengasingan saluran-ke-saluran pada pembawa DeltaV I/O. Pengasingan struktur ini menghalang gelung bumi dan gangguan elektrik daripada merebak antara gelung output selari. Dengan memisahkan laluan isyarat 4-20 mA secara fizikal, blok ini memastikan voltan sementara atau keadaan kecacatan dalam satu litar penggerak tidak menjejaskan integriti isyarat kawalan saluran bersebelahan. Reka bentuk ini mengekalkan prestasi elektrik kad output analog, memastikan pengawalan arus gelung yang deterministik merentasi semua 8 saluran.

Soalan Lazim (FAQ)

S: Adakah blok penamatan ini menyokong kuasa gelung sisi lapangan?

J: VE4005S2B1 adalah komponen penamatan pasif yang direka untuk menghala isyarat dari kad output analog ke peranti lapangan. Sebarang kuasa gelung yang diperlukan mesti disediakan oleh bekalan kuasa sistem melalui papan belakang pembawa I/O atau sumber luaran, bergantung pada konfigurasi gelung tertentu.

S: Adakah blok ini boleh ditukar panas semasa operasi sistem?

J: VE4005S2B1 direka untuk digunakan pada pembawa siri M DeltaV yang menyokong penukaran panas. Walau bagaimanapun, pastikan saluran output analog yang sepadan diletakkan dalam keadaan selamat atau mod kawalan manual dalam perisian DeltaV sebelum penanggalan fizikal untuk mengelakkan pergerakan penggerak yang tidak terkawal.

Garis Panduan Pemasangan Lapangan

• Pemasangan: Pasangkan blok penamatan pada pembawa I/O siri M. Pastikan pin kunci mekanikal sejajar dengan betul untuk mengesahkan blok terkunci pada kedudukan slot yang dimaksudkan.

• Pemasangan Kabel: Gunakan kabel pasangan terpilin berperisai untuk semua gelung 4-20 mA bagi mengurangkan gangguan elektromagnet. Tamatkan perisai kabel pada lug bumi yang ditetapkan pada pembawa untuk memastikan rujukan impedans rendah ke bumi kabinet.

• Pengencangan: Ketatkan semua skru terminal mengikut tork yang ditetapkan. Elakkan pengencangan berlebihan yang boleh menyebabkan kerosakan mekanikal pada plat sentuhan dalaman blok terminal.

• Pengesahan: Sebelum pengoperasian, sahkan kesinambungan dan polariti gelung. Sahkan arus output 4-20 mA sepadan dengan nilai yang diarahkan oleh pengawal dengan mengukur arus secara bersiri dengan gelung lapangan.
