Butiran Produk

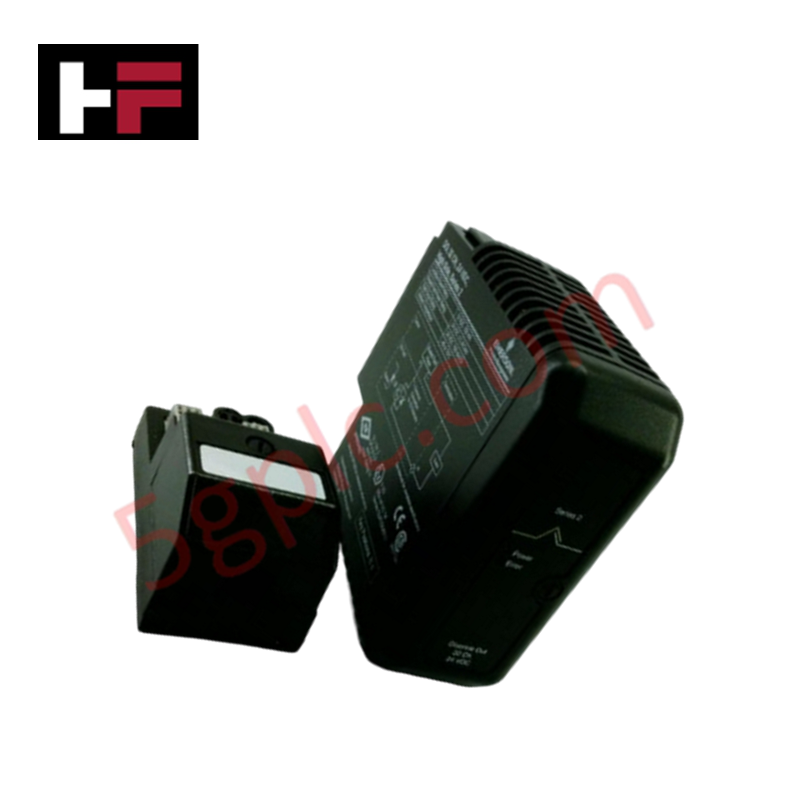

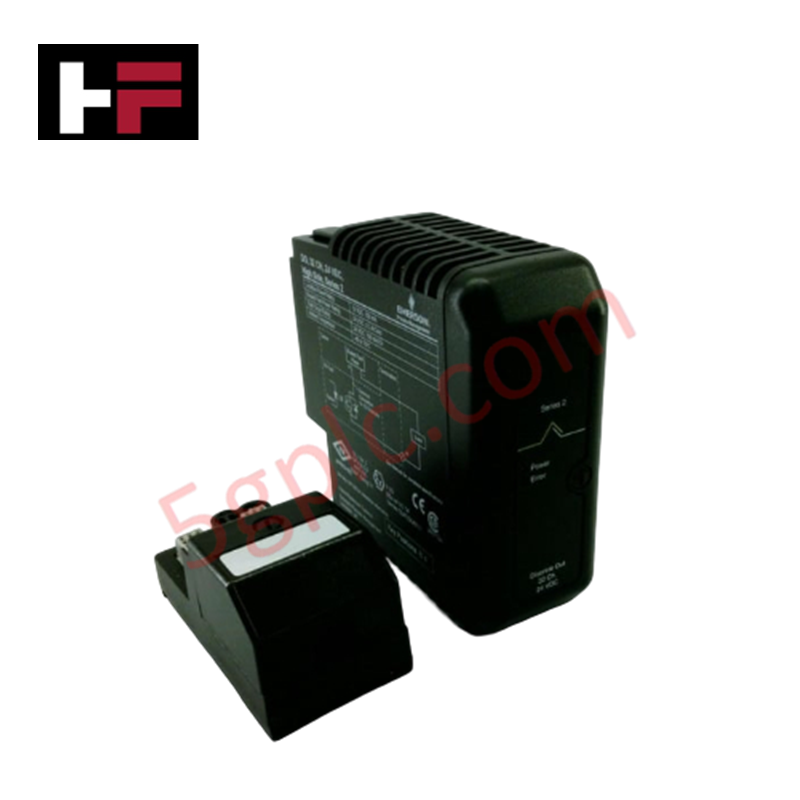

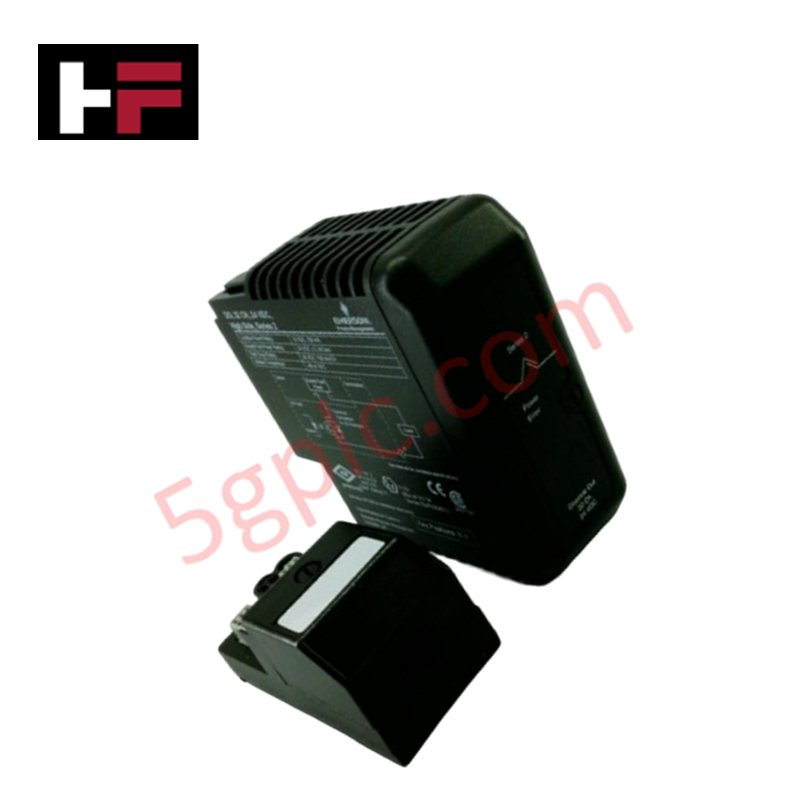

Disediakan untuk pemerolehan isyarat analog dalam subsistem DeltaV I/O, Emerson VE4003S2B2 (VE4003S2B2 Blok Penamatan I/O Berfuse) menyediakan pelaksanaan fizikal/elektrik langsung untuk pemantauan isyarat 4-20 mA HART.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
| Model | VE4003S2B2 |
| Jenama | Emerson |
| Asal | USA |
| Berat | 0.73 kg (1.60 lbs) |
| Dimensi | Blok penamatan siri M standard |
| Suhu Operasi | Tidak dinyatakan |
| Penggunaan Kuasa | Pengagihan kuasa lapangan pasif |
| Bilangan Saluran | 8 saluran |
| Julat Isyarat | 4-20 mA HART |
Kawalan Proses: Protokol Gelung 4-20 mA HART
Blok VE4003S2B2 menyokong protokol gelung 4-20 mA HART, membolehkan lapisan komunikasi digital untuk diagnostik dan konfigurasi pemancar. Modul ini direka untuk konfigurasi pemancar 2-wayar dan 4-wayar, yang boleh dipilih melalui jumper atau pendawaian terminal. Litar dalaman mengekalkan pengasingan antara saluran, mengelakkan gangguan isyarat antara gelung individu. Blok ini beroperasi dalam julat 12-24 VDC untuk menyediakan kuasa gelung lapangan, memastikan penghantaran yang mematuhi bagi kedua-dua pembolehubah proses analog dan data digital HART frekuensi-shift keying (FSK) ke kad DeltaV I/O.
Soalan Lazim (FAQ)
S: Bolehkah blok penamatan ini dikonfigurasikan untuk jenis pendawaian pemancar yang berbeza?
J: Ya. VE4003S2B2 menyokong sambungan pemancar 2-wayar dan 4-wayar. Pastikan pendawaian lapangan sepadan dengan konfigurasi input yang dipilih untuk mengelakkan kerosakan bekalan kuasa gelung atau pemotongan isyarat.
S: Apakah tujuan penetapan "Key Positions A 1"?
J: Ini adalah tetapan kunci mekanikal khusus untuk pembawa siri M. Ia menghalang pemasangan jenis kad I/O yang salah ke dalam blok terminal ini, memastikan bahawa isyarat voltan tinggi atau jenis isyarat yang tidak serasi tidak tersambung secara tidak sengaja ke litar input analog.
Garis Panduan Pemasangan Lapangan
-
Pemasangan: Dudukkan blok penamatan pada pembawa siri M. Sahkan bahawa pin kunci diset pada kedudukan A 1 seperti yang diperlukan oleh konfigurasi kad I/O untuk membenarkan penguncian yang betul.
-
Pendawaian: Gunakan kabel pasangan berpintal berperisai untuk semua larian isyarat analog. Tanamkan perisai di titik masuk kabinet menggunakan bar pembumian yang diluluskan untuk mengurangkan gangguan elektromagnet pada gelung 4-20 mA.
-
Penamatan: Pastikan semua skru terminal diketatkan mengikut tork yang ditetapkan. Sambungan berdaya tahan tinggi boleh menyebabkan penurunan voltan yang menjejaskan ketepatan pengukuran 4-20 mA.
-
Pengesahan: Periksa voltan gelung yang betul (12-24 VDC) di terminal sebelum menyambungkan instrumen lapangan. Jika komunikasi HART tidak stabil, sahkan bahawa rintangan beban pada gelung berada dalam spesifikasi yang diperlukan untuk penghantaran isyarat FSK.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
