Butiran Produk

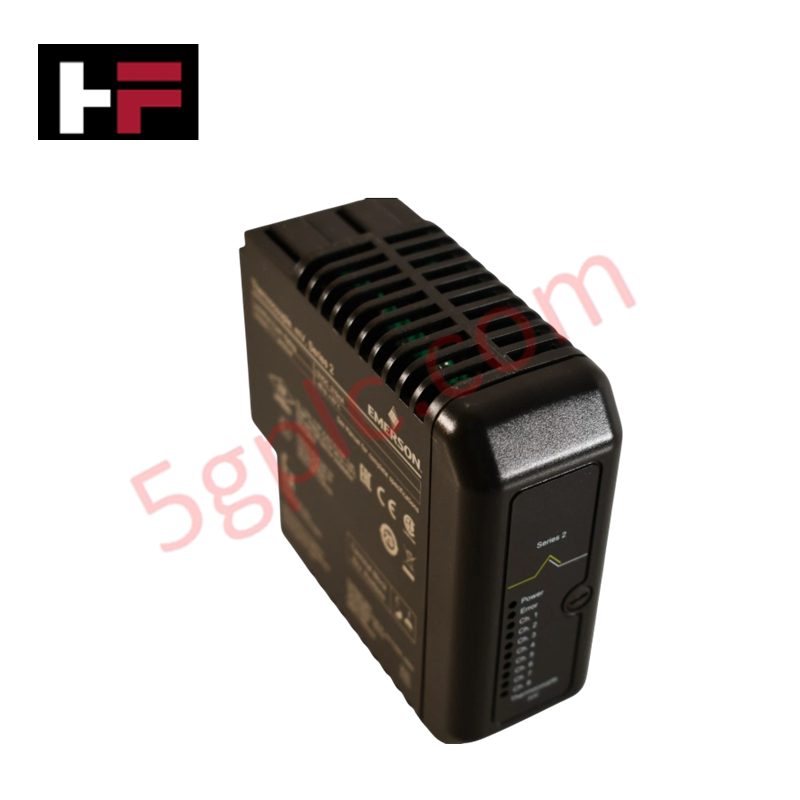

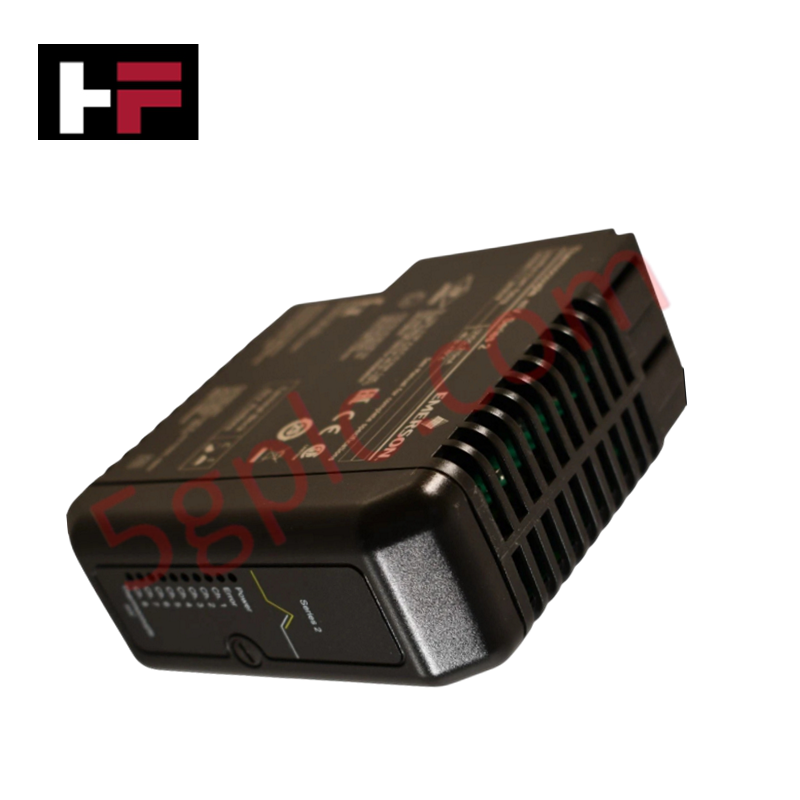

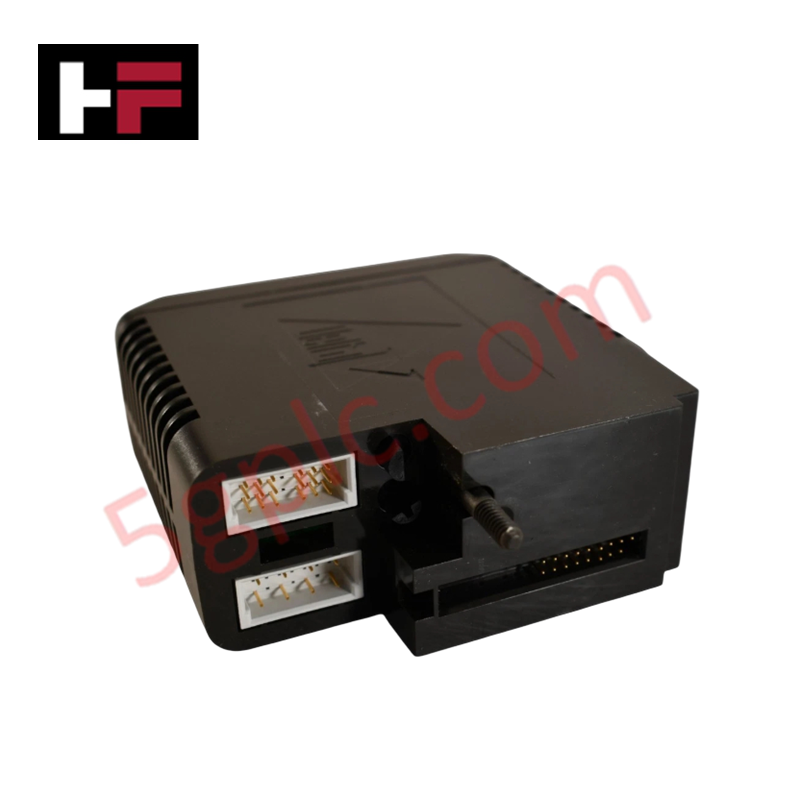

Disediakan untuk pengagihan isyarat dalam platform DeltaV DCS, Emerson KJ3102X1-BE1 (Modul I/O KJ3102X1-BE1) menyediakan pelaksanaan fizikal dan elektrik langsung bagi komunikasi bas tempatan. Komponen perkakasan ini berfungsi sebagai antara muka terminal untuk memudahkan pertukaran data dalam persekitaran kawalan proses.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | KJ3102X1-BE1 |
| Jenama | Emerson |
| Asal | USA |
| Berat | 0.1 kg |
| Dimensi | 2.2 cm x 12.4 cm x 12.6 cm |
| Suhu Operasi | -40 darjah C hingga 70 darjah C |
| Penggunaan Kuasa | 150 mA pada 12 VDC |
| Antara Muka Bas | LocalBus |
Integriti Isyarat dan Pengasingan Gelung
Reka bentuk modul menyokong pengasingan saluran-ke-saluran untuk mengurangkan gangguan elektromagnetik (EMI) dalam kabinet kawalan. Semasa operasi, sistem memantau kesinambungan gelung untuk memastikan kestabilan isyarat. Pampasan sambungan sejuk (CJC) diuruskan melalui litar bersepadu untuk mengekalkan ketepatan pengukuran bagi input suhu. Reka bentuk ini memastikan pengendalian protokol gelung 4-20 mA HART yang konsisten, membenarkan komunikasi digital dua hala melalui pendawaian analog sedia ada tanpa mengganggu penghantaran pembolehubah proses.
Soalan Lazim
S: Bolehkah modul ini ditukar panas semasa sistem dihidupkan?
J: Ya, perkakasan ini menyokong penukaran panas dalam subsistem I/O DeltaV. Pastikan slot yang sepadan dikonfigurasikan untuk operasi penukaran panas dalam perisian kawalan sebelum penyingkiran fizikal bagi mengelakkan ralat komunikasi backplane.
S: Apakah kapasiti beban maksimum untuk sambungan LocalBus?
J: Modul ini dinilai untuk penggunaan kuasa 150 mA pada 12 VDC. Pastikan jumlah arus semua modul pada segmen tidak melebihi kapasiti bekalan kuasa perhimpunan pembawa.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Pasangkan modul pada perhimpunan pembawa yang ditetapkan sehingga mekanisme kunci berfungsi. Pastikan modul duduk rata pada backplane untuk mewujudkan sambungan elektrik yang betul.
- Pengasingan Tanah: Kekalkan sambungan impedans rendah antara casis pembawa dan bas tanah kabinet. Semua pelindung kabel harus disambungkan pada terminal pelindung yang ditetapkan untuk mengurangkan bunyi yang terinduksi.
- Pendawaian: Gunakan kabel berpintal berkembar dan terlindung untuk semua isyarat analog. Patuhi kod elektrik tempatan untuk saiz dan laluan wayar, pastikan garis isyarat dipisahkan daripada saluran kuasa voltan tinggi untuk mengelakkan gangguan silang.
- Pengurusan Terma: Sahkan sistem pengudaraan kabinet berfungsi. Kekalkan jarak sekurang-kurangnya 5 cm di atas dan bawah modul untuk membolehkan aliran udara dan penyejukan haba yang mencukupi.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
