Butiran Produk

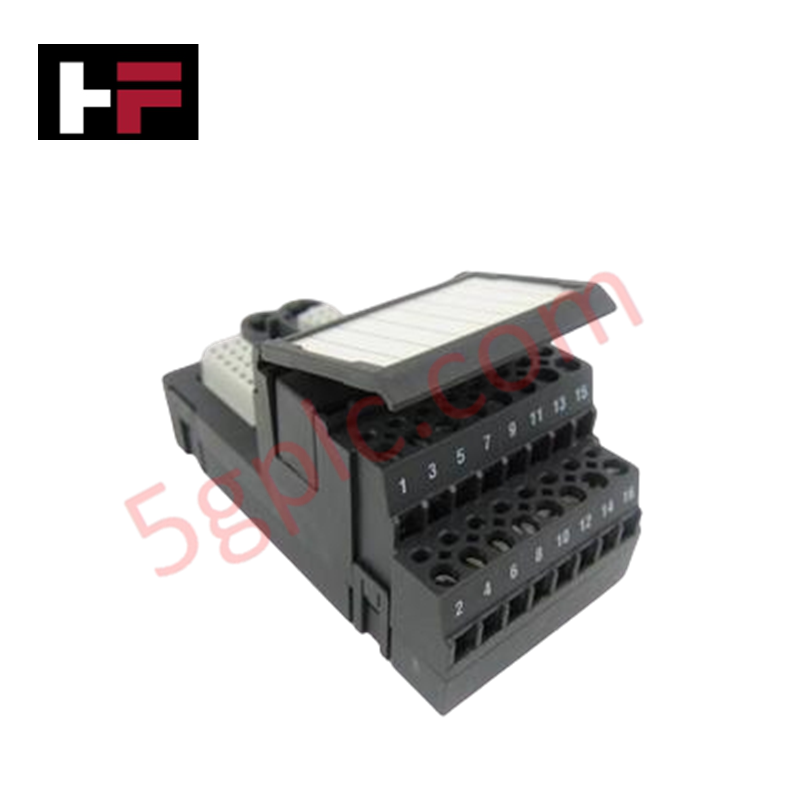

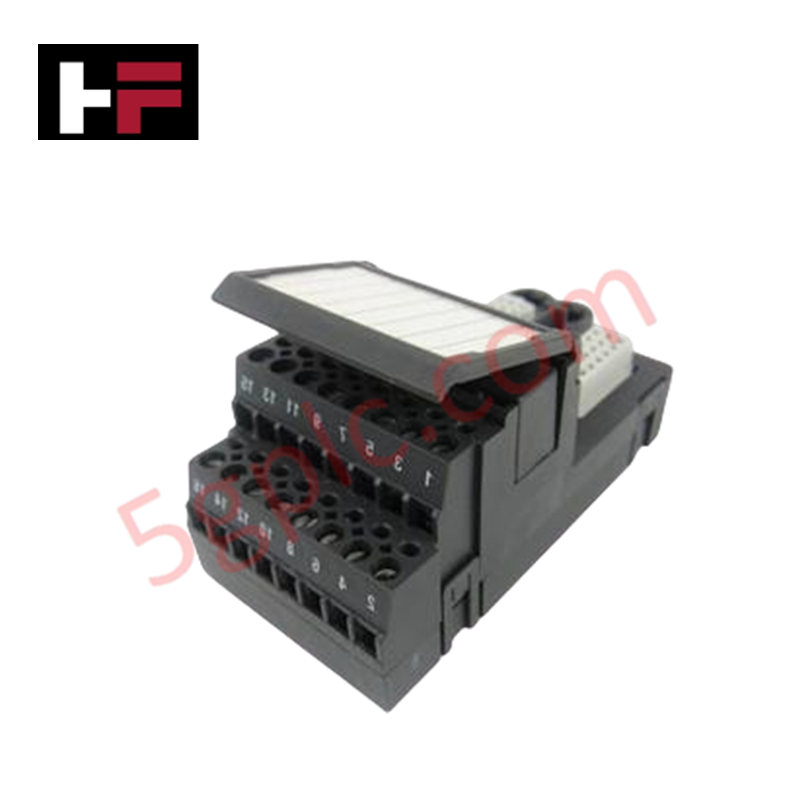

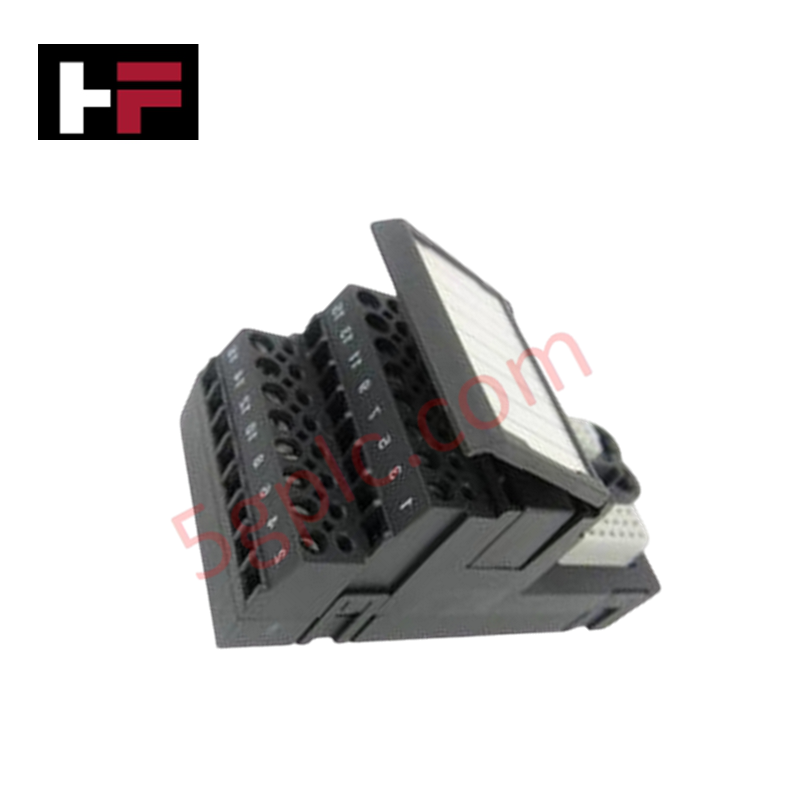

Disediakan untuk pengedaran pendawaian gelung lapangan berbilang saluran dalam topologi kawalan diedarkan DeltaV, Emerson KC4011X1-BA1 (KC4011X1-BA1 Modul Blok Terminal 4-Wire 16-Saluran) menyediakan pelaksanaan fizikal/elektrik secara langsung. Subrangkaian yang dipasang pada pembawa ini menamatkan sambungan instrumen luaran, menghala sehingga 16 talian isyarat selari dari pemancar lapangan terus ke kad pemprosesan sistem yang sepadan melalui rangkaian jejak papan belakang yang terintegrasi.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
| Model | KC4011X1-BA1 |
| Jenama | Emerson |
| Asal | USA |
| Berat | 0.25 kg |
| Dimensi | Jejak antara muka mendatar DeltaV standard |
| Temperatur Operasi | -40 darjah C hingga +70 darjah C |
| Penggunaan Kuasa | Tata letak fizikal pasif (Dinilai untuk beban arus litar lapangan berterusan) |
| Penarafan Litar Lapangan | 30 VDC pada 500 mA maksimum setiap saluran |
| Ketumpatan Saluran | 16 saluran, matriks penamatan 4-wayar |
| Tata Letak Kekunci | Posisi kekunci blok terminal A2 |
| Ketahanan Kejutan | Gelombang separuh sinus 10g selama 11 ms |
| Ketahanan Getaran | 1 mm puncak ke puncak dari 2 hingga 13.2 Hz; 0.7g dari 13.2 hingga 150 Hz |
| Pencemaran Udara | Pematuhan ISA-S71.04-1985 Kelas G3 |
| Kelembapan Relatif | 5% hingga 95% tanpa kondensasi |
Parameter Pengasingan Saluran-ke-Saluran
Pelaksanaan mekanikal modul penamatan 16-saluran ini bergantung pada sempadan pengasingan trek fizikal untuk mengekalkan metrik penyegerakan gelung berkelajuan tinggi. Seni bina papan litar asas menggabungkan parameter pengasingan saluran-ke-saluran yang memisahkan rangkaian konduktor 4-wayar bebas. Tata letak ini menghalang lonjakan voltan mod biasa, penyebaran bunyi elektrik, atau gelung bumi daripada berpindah merentasi lorong selari, mengesahkan kestabilan isyarat di atas lapisan protokol gelung 4-20 mA HART yang dihubungkan ke nod pemprosesan.
Soalan Lazim
S: Adakah modul blok terminal ini membenarkan penggantian hot-swap aktif apabila gelung lapangan dihidupkan?
J: Ya. Konfigurasi perkakasan membolehkan kad antara muka fungsi berkaitan menjalani penyingkiran dan penyisipan hot-swap tanpa memutuskan sebarang wayar lapangan fizikal atau mengganggu saluran yang sedang berjalan pada pembawa yang sama.
S: Apakah tujuan posisi kekunci blok terminal A2 yang ditetapkan?
J: Konfigurasi kekunci mekanikal A2 secara fizikal menghalang modul terminal daripada sepadan dengan model kad I/O yang salah, menghentikan sambungan elektrik tidak sah sebelum laluan litar berinteraksi.
Garis Panduan Pemasangan Lapangan
-
Pemasangan Pembawa Plat Asas: Selaraskan slot kekunci modul dengan pin pemasangan slot pembawa yang ditetapkan. Tolak casis ke bawah sehingga tab penahan mekanikal terpasang ke dalam pemasangan trek asas.
-
Penamatan Terminal 4-Wire: Tanggalkan jaket konduktor mengikut panjang kilang, selusur talian individu sepenuhnya ke dalam soket terminal skru-kepit, dan kunci setiap terminal untuk memastikan rintangan sentuhan rendah merentasi semua 16 saluran.
-
Matriks Penamatan Talian Pelindung: Hala dan tanam semua talian skrin instrumentasi di bas bumi bersama kabinet yang dikhaskan. Reka bentuk pembumian titik tunggal ini menghalang gelung bumi beredar daripada menyebabkan gangguan pada litar lapangan.
-
Pengurusan Penutup Persekitaran: Dalam ruang operasi yang menghadapi pencemaran udara Kelas G3, pasangkan perkakasan di dalam kabinet industri bertutup dan bertekanan positif, mengekalkan kelembapan relatif tempatan dalam julat penjejakan tanpa kondensasi.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
