Butiran Produk

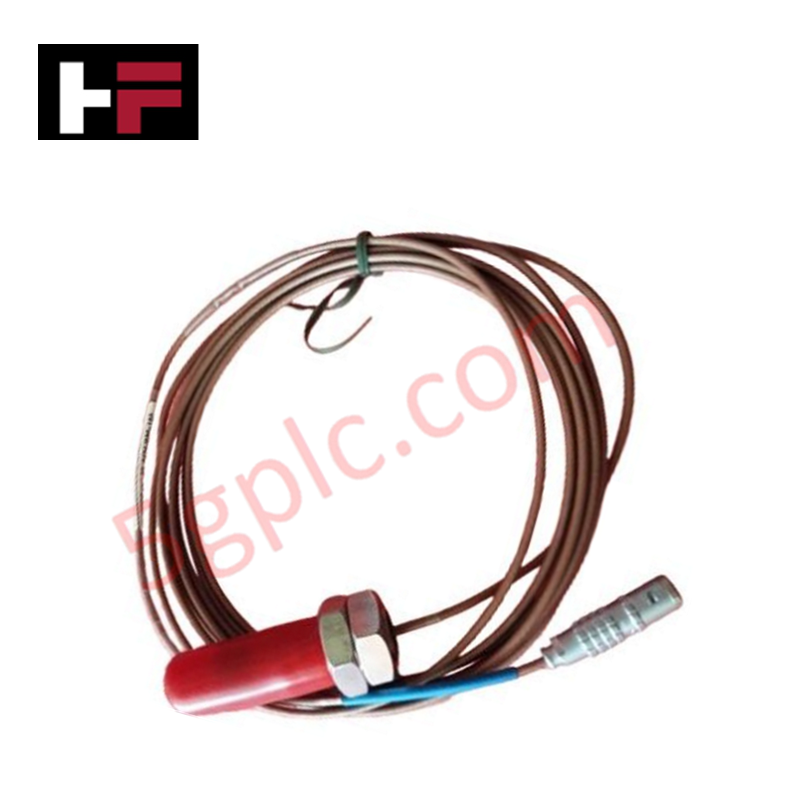

Dikonfigurasikan untuk pengukuran tanpa sentuhan bagi perpindahan dinamik radial dan aksial poros, kedudukan, dan kelajuan dalam mesin berputar, Emerson EPRO PR6424/000-010 (PR6424/000-010 Sensor Arus Eddy) menyediakan pelaksanaan isyarat fizikal secara langsung. Transduser diameter 16 mm ini mengesan variasi impedans permukaan poros untuk memberikan data perpindahan beresolusi tinggi bagi pemantauan masa nyata dan diagnostik penyelenggaraan ramalan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | PR6424/000-010 |
| Jenama | Emerson (EPRO) |
| Asal | Tertakluk kepada sijil asal |
| Berat | ~200 gram (Sensor & kabel) |
| Dimensi | Benang lengan M18 x 1.5 |
| Suhu Operasi | -35 darjah C hingga +150 darjah C |
| Penggunaan Kuasa | Bergantung pada penukar antara muka |
| Julat Pengukuran | Statik +/- 2.0 mm |
| Sensitiviti | 4 V/mm (101.6 mV/mil) |
| Kelas Perlindungan | Gred industri |
Penalaan Probe Arus Eddy dan Dinamik Rotor
Ketepatan pengukuran Emerson EPRO PR6424/000-010 dikawal oleh interaksi elektromagnet antara hujung sensor 16 mm dan sasaran poros ferromagnetik 42 Cr Mo4. Untuk memastikan isyarat output yang sah, transduser mesti dikomisionkan pada jarak udara nominal 2.7 mm. Pengesahan voltan jurang yang konsisten diperlukan untuk memastikan operasi dalam julat linear probe, kerana penyimpangan daripada metalurgi sasaran atau diameter (keperluan minimum 80 mm) akan menyebabkan ralat sensitiviti. Pemasangan yang betul mesti mengurangkan kesan dinamik rotor, dengan penindasan gangguan silang dicapai dengan mengekalkan jarak pemisahan yang mencukupi dari sensor induktif bersebelahan untuk mengelakkan gangguan pada frekuensi pembawa.
Soalan Lazim
S: Adakah pemasangan kabel sepanjang 5 meter boleh dibaiki di lapangan jika rosak?
J: Tidak, kabel dan transduser dipadankan di kilang untuk mengekalkan ciri impedans tertentu. Menggantikan kabel atau memendekkannya akan mengubah frekuensi resonans, memerlukan penalaan semula di peringkat kilang.
S: Bolehkah kepala sensor menahan pendedahan kepada cecair bertekanan tinggi?
J: Ya, kepala sensor mempunyai penarafan tekanan sehingga 10,000 hPa (145 psi). Melebihi had tekanan ini berisiko merosakkan meterai hermetik hujung sensor PEEK dan pemasangan gegelung dalaman.
S: Bagaimana sensor mengendalikan kelajuan permukaan tinggi semasa operasi?
J: Sensor mengekalkan lineariti sehingga kelajuan permukaan maksimum 2,500 m/s. Pastikan kualiti permukaan poros memenuhi piawaian API 670 untuk mengelakkan larian elektrik atau bunyi dalam output dinamik.
Garis Panduan Pemasangan di Lapangan
- Pemasangan: Gunakan benang lengan M18 x 1.5 untuk pemasangan ke dalam pendakap rumah mesin yang kukuh. Pastikan sekurang-kurangnya 5 putaran benang penuh untuk mengekalkan kestabilan mekanikal semasa getaran.
- Perlindungan: Lindungi kabel sensor daripada transient voltan tinggi dengan menghala melalui konduit logam berpenyambung bumi khusus. Tamatkan pelindung pada rel bumi instrumen sistem pemantauan.
- Penetapan Jurang: Gunakan pengukur feeler bukan magnetik untuk menetapkan jurang udara nominal 2.7 mm. Sahkan voltan output mengikut helaian spesifikasi sistem sebelum mengetatkan kacang kunci secara akhir.
- Persekitaran: Elakkan kabel daripada terlipat dan pastikan penyambung Lemo terlindung daripada kemasukan cecair mengikut keperluan persekitaran aplikasi.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
