Butiran Produk

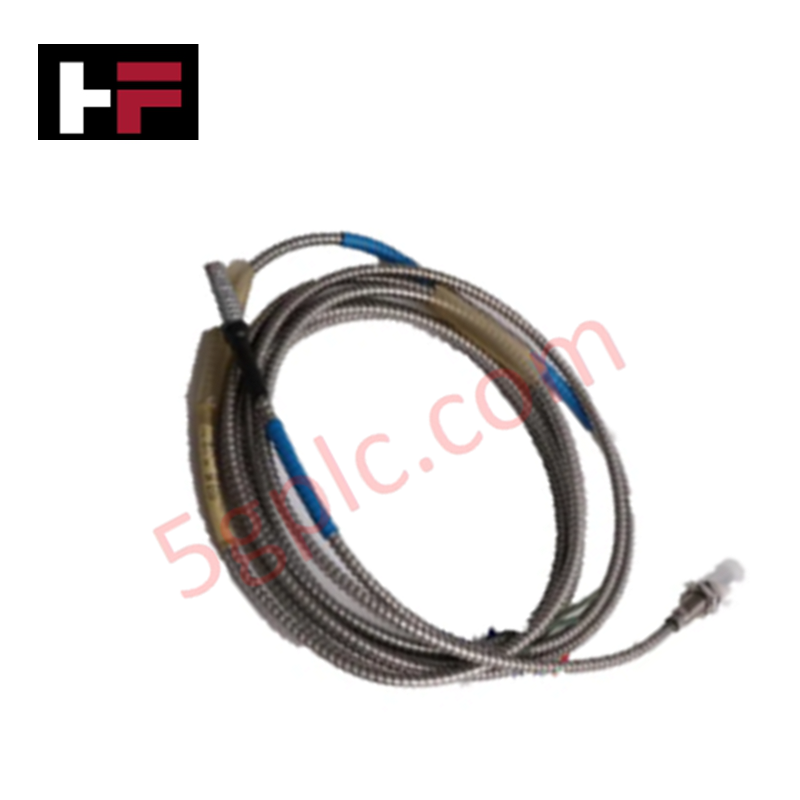

Dikonfigurasi untuk pemerolehan anjakan aci frekuensi tinggi dalam mesin berputar, Emerson Epro PR6423/00C-030 (PR6423/00C-030) Sensor Arus Eddy menyediakan pelaksanaan fizikal langsung bagi pengesanan kedudukan tanpa sentuhan untuk pemantauan aci paksi dan radial.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | PR6423/00C-030 |
| Jenama | Emerson Epro |
| Berat | 0.1 kg |
| Dimensi | Diameter probe 8 mm |
| Suhu Operasi | -35 darjah C hingga +200 darjah C (Sensor) / -35 darjah C hingga +150 darjah C (Kabel) |
| Penggunaan Kuasa | Tidak Dinyatakan |
Pemantauan Mekanikal dan Integrasi TSI
Sistem ini menggunakan induksi arus eddy untuk mengukur jarak antara hujung probe dan rotor logam. Analisis dinamik rotor yang berjaya bergantung pada penskalaan probe arus eddy yang tepat, memastikan output voltan transduser kekal berkadar linear dengan anjakan aci. Semasa penyediaan awal, pengguna mesti melakukan pengesahan voltan jurang, biasanya mensasarkan titik tengah -10 VDC, untuk memastikan isyarat kekal dalam julat dinamik linear probe. Untuk mengekalkan tangkapan bentuk gelombang berkualiti tinggi, sistem menggunakan penindasan gangguan silang yang berkesan dengan memastikan laluan isyarat koaksial dijauhkan dari sumber bunyi elektromagnetik, mengelakkan gangguan dalam pemantauan eksentrisiti aci dan corak getaran orbit.
Soalan Lazim
S: Adakah PR6423/00C-030 serasi dengan penukar siri Epro CON standard?
J: Ya, sensor ini direka untuk berinteraksi dengan penukar arus eddy yang serasi dengan Epro. Pastikan penukar dikalibrasi untuk kepekaan 8 V/mm dan ciri impedans khusus siri PR6423 untuk mengekalkan lineariti pengukuran.
S: Bolehkah kabel dipendekkan jika jarak pemasangan kurang daripada panjang reka bentuk asal?
J: Tidak. Sensor dan kabel adalah sistem yang dipadankan dan dikalibrasi kilang. Memotong atau mengubah panjang kabel akan mengubah impedans sistem dan frekuensi resonan, menyebabkan kesilapan pengukuran yang ketara dalam data getaran rotor.
Garis Panduan Pemasangan Lapangan
- Pemasangan Probe: Pasangkan sensor pada pendakap yang kukuh dan terasing dari getaran untuk memastikan anjakan yang diukur adalah relatif kepada aci dan bukan pada sarung mesin.
- Pelarasan Jurang: Gunakan pengukur feeler yang dikalibrasi untuk menetapkan jurang udara nominal (0.5 mm). Sahkan bahawa jurang membenarkan pengembangan haba penuh aci dan pergerakan dinamik tanpa sentuhan mekanikal antara hujung PEEK dan aci.
- Pembumian: Sambungkan pelindung kabel ke bas pembumian instrumen khusus. Pastikan rumah sensor diasingkan atau dibumikan dengan betul mengikut piawaian instrumen tapak untuk mengurangkan bunyi mod biasa.
- Persekitaran: Pastikan rumah bertaraf IP66 dilindungi daripada getaran berlebihan dan kemasukan cecair. Periksa kabel PTFE secara berkala untuk tanda-tanda haus atau kerosakan, terutamanya apabila beroperasi berhampiran had haba 150 darjah C.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
