Butiran Produk

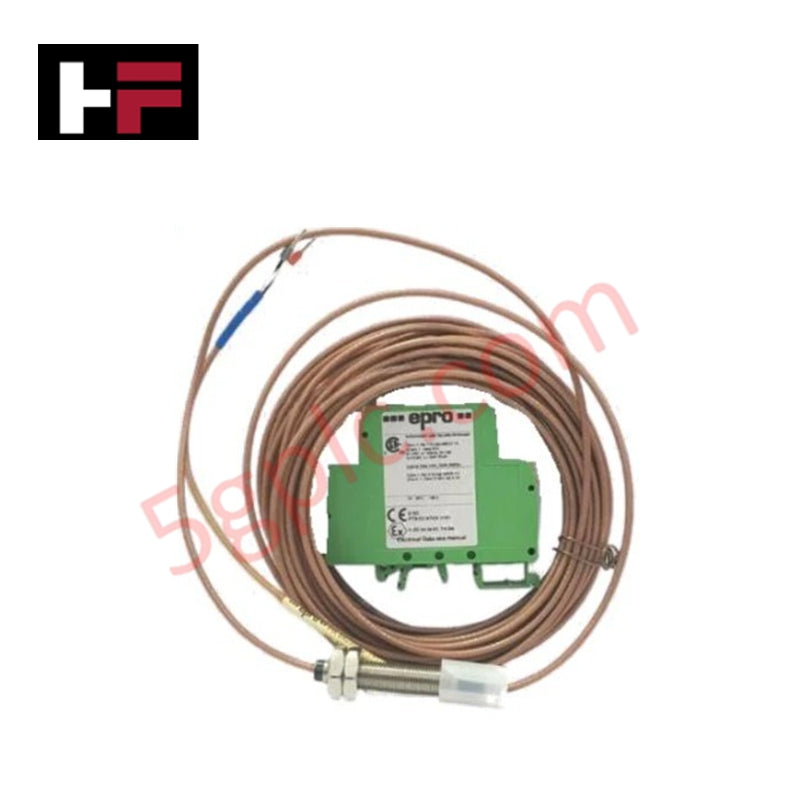

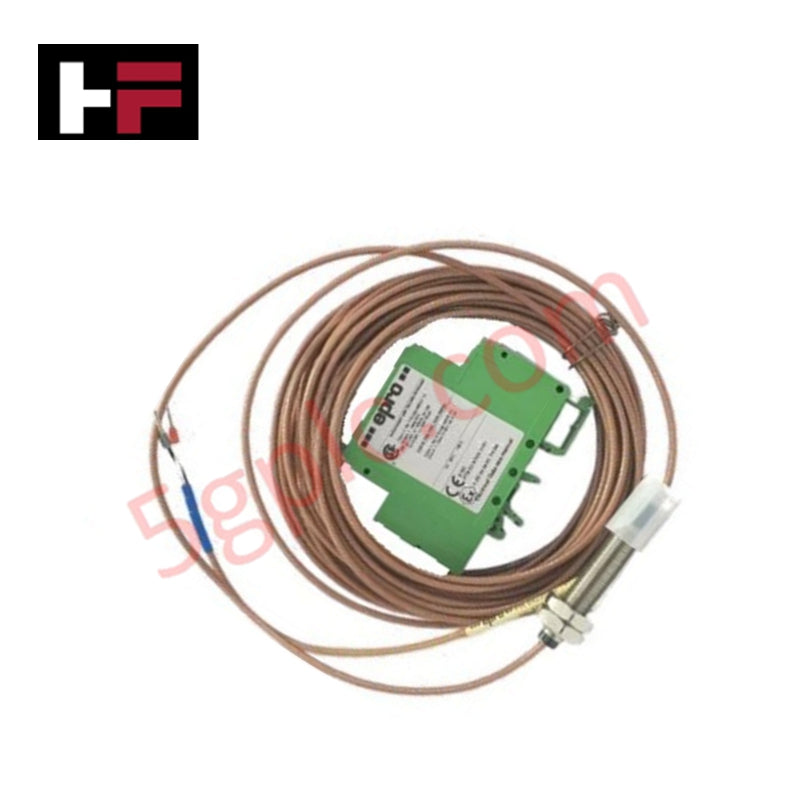

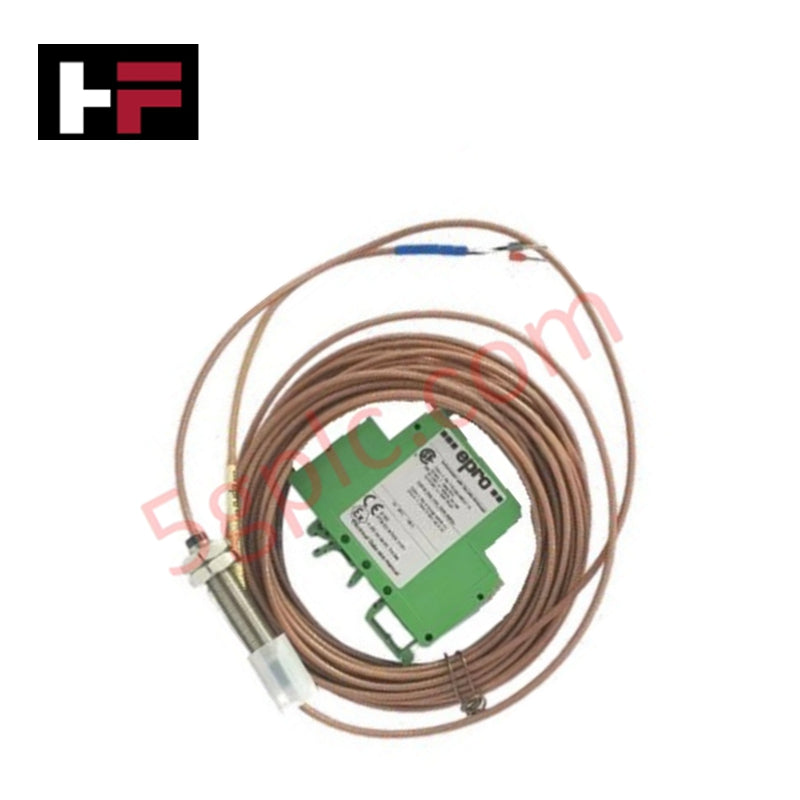

Emerson CON041+PR6423/002-030, yang turut disenaraikan sebagai CON041 / PR6423 Proximity Sensors, berfungsi sebagai komponen perkakasan khusus untuk mengukur anjakan aci dan getaran dalam platform pemantauan mesin Emerson. Konfigurasi perkakasan ini menggabungkan transduser kedekatan induktif 8 mm dengan kabel bersepadu sepanjang 3 m serta modul penukar isyarat CON041. Dengan menjana medan pengujaan frekuensi tinggi pada permukaan keluli konduktif, pemasangan ini menukar perubahan mikroskopik jarak celah sasaran secara langsung kepada output voltan berterusan yang telah dikondisikan tanpa sentuhan fizikal.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CON041+PR6423/002-030 |
| Jenama | Emerson |
| Asal | Amerika Syarikat |
| Suhu Operasi | -35 hingga +180 deg C (Kepala Sensor) |
| Penggunaan Kuasa | Pelesapan kuasa gelung standard |
| Diameter Kepala Probe | 8 mm |
| Panjang Kabel | 3 m |
| Julat Pengukuran | +/-2.0 mm dinamik, 0 hingga 1000 um statik |
| Sensitiviti | 7.87 V/mm (200 mV/mil) |
| Tindak Balas Frekuensi | DC hingga 10 kHz |
| Bahan Sasaran | Keluli feromagnet (standard 42CrMo4) |
| Suhu Penyimpanan | -40 hingga +200 deg C |
| Ketahanan Tekanan | Sehingga 10000 hPa (145 psi) |
| Bahan Hujung Probe | PPS (Polifenilena sulfida) |
| Bahan Perumah | Keluli tahan karat (SST) |
Protokol Gelung HART 4-20 mA & Pengasingan Saluran
Litar penukar CON041 menggabungkan lapisan protokol gelung HART 4-20 mA bersama pengkondisian isyarat celah mentah, yang menyediakan data getaran dinamik terpetakan serta telemetri diagnostik digital secara serentak melalui pendawaian medan standard. Pengasingan galvanik antara saluran menyahgandingkan potensi sensor medan daripada satah kuasa pemantauan rak, sekali gus menyekat gangguan arus gelung bumi mod sepunya. Pampasan suhu bersepadu mengimbangi hanyutan terma pada kepala probe antara -35 hingga +180 deg C, mengekalkan kestabilan faktor skala bagi memastikan sensitiviti output yang seragam.
Soalan Lazim
S: Apakah sensitiviti skala terkalibrasi untuk gabungan probe dan penukar ini?
J: Sensitiviti terkalibrasi ialah 7.87 V/mm (200 mV/mil), yang diselaraskan untuk pengukuran terhadap sasaran keluli feromagnet standard 42CrMo4.
S: Bagaimanakah pendedahan kepada tekanan menjejaskan pemasangan hujung kepala sensor?
J: Hujung probe PPS dan perumah keluli tahan karat dinilai untuk ketahanan tekanan sehingga 10000 hPa (145 psi), sekali gus menghalang kemasukan bendalir pada titik kedapan semasa operasi selongsong mesin bertekanan tinggi.
Garis Panduan Pemasangan Medan
Kekalkan zon kelegaan logam yang tidak terhalang sekurang-kurangnya 1.5 kali diameter hujung probe 8 mm bagi mengelakkan geometri dinding sekeliling menyebabkan beban induktans palsu. Sambungkan perisai kabel ke bas bumi teknikal rak pemantauan pada satu titik sahaja untuk menghapuskan arus gelung bumi. Lalukan kabel sensor sepanjang 3 m di dalam konduit logam yang dibumikan, jauh daripada suapan motor voltan tinggi atau pemacu frekuensi berubah. Ketatkan nat kunci pemasangan berulir mengikut nilai tork standard dan kedapkan penyambung luaran dengan pita penggabungan sendiri bagi melindunginya daripada kemasukan bendalir.
