Butiran Produk

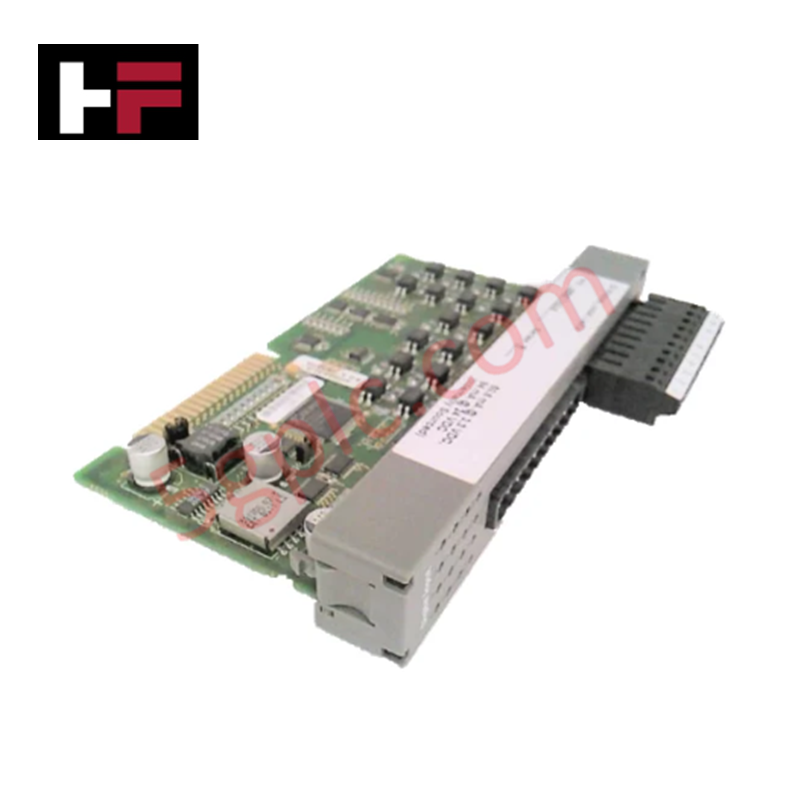

Emerson 396571-02-6, yang turut dikatalogkan sebagai Modul Input Terasing 396571, berfungsi sebagai komponen perkakasan khusus untuk pengkondisian isyarat galvanik dan pengesanan keadaan sesentuh medan dalam platform PLC ControlWave. Dilengkapi penyambung tempatan 24 V dan papan anak LED bersepadu, modul ini memproses isyarat input medan sambil mengekalkan pengasingan elektrik daripada logik satah belakang dalaman.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 396571-02-6 |
| Jenama | Emerson |
| Model Asas | 396571 |
| Asal | AS |
| Berat | 0.26 lbs (kira-kira 0.12 kg) |
| Dimensi | Jejak Modul ControlWave Micro Standard |
| Suhu Operasi | -40 hingga 70 darjah C |
| Penggunaan Kuasa | Dikuasakan oleh Penyambung Tempatan 24 VDC |
| Pengasingan Isyarat | Litar Medan Terasing |
| Petunjuk Tempatan | Papan Anak LED Terbina Dalam |
| Keserasian Sistem | Siri PLC ControlWave |
Protokol Gelung HART 4-20 mA dan Pengasingan Saluran
Modul 396571-02-6 menggabungkan seni bina pengasingan optik antara saluran untuk memisahkan transien pada bahagian medan daripada bas sistem dalaman. Struktur pengasingan ini menyekat lonjakan voltan mod sepunya, gelung bumi dan gangguan silang elektrik, sekali gus mencegah kemerosotan isyarat pada litar analog bersebelahan yang menjalankan isyarat protokol gelung HART 4-20 mA pada pemasangan satah belakang yang sama.
Soalan Lazim
S: Apakah fungsi papan anak LED bersepadu pada modul 396571-02-6?
J: Papan anak LED terbina dalam menyediakan petunjuk visual tempatan masa nyata untuk aktiviti keadaan input saluran dan keadaan perkakasan diagnostik.
S: Bagaimanakah kuasa tempatan dibekalkan kepada litar input 396571-02-6?
J: Modul ini menggunakan antara muka penyambung tempatan 24 V khusus untuk menyalurkan voltan operasi terasing terus kepada litar penderiaan input medan.
S: Bolehkah modul 396571-02-6 ditukar semasa sistem sedang beroperasi?
J: Had pertukaran semasa operasi bergantung pada konfigurasi casis rak ControlWave tertentu; kuasa medan kepada penyambung tempatan 24 V hendaklah diasingkan sebelum modul ditanggalkan bagi mengelakkan nyahcas arka.
Garis Panduan Pemasangan Medan
- Matikan sambungan kuasa 24 V pada bahagian medan sebelum memasang atau menanggalkan modul daripada casis satah belakang ControlWave.
- Sejajarkan papan litar modul dengan rel panduan casis dan tekan dengan kukuh sehingga penyambung satah belakang terpasang sepenuhnya.
- Ketatkan pengikat panel penahan untuk mewujudkan sentuhan pembumian bingkai dan mengukuhkan pemasangan daripada getaran.
- Sambungkan kuasa input tempatan 24 V dan wayar isyarat medan kepada pengepala terminal yang ditetapkan, dengan memastikan kekutuban yang betul.
- Bumikan pelindung kabel medan pada satu titik pembumian pada casis kepungan bagi meminimumkan gandingan hingar elektromagnet.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
