Butiran Produk

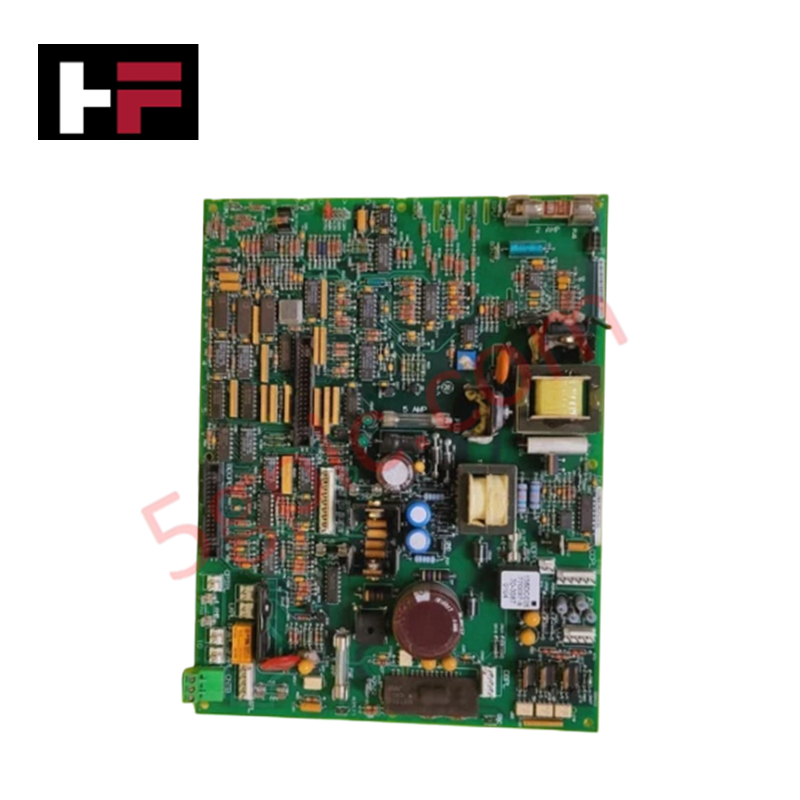

Dikonfigurasikan untuk pengawalan kuasa dan pengurusan pengagihan dalam sistem kawalan pemanduan, General Electric DS200IMCPG1CGC (DS200IMCPG1CGC Papan Bekalan Kuasa IGBT) menyediakan pelaksanaan fizikal/elektrik langsung untuk pemantauan voltan dan pengagihan kuasa subsistem.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | DS200IMCPG1CGC |
| Jenama | General Electric |
| Asal | Amerika Syarikat (USA) |
| Suhu Operasi | 0 darjah C hingga 60 darjah C |
| Penggunaan Kuasa | Tidak dinyatakan |
| Perlindungan | Lebih arus, lebih voltan, pengurusan terma |
| Keserasian | Panel Mark V |
Sistem Kawalan dan Pemanduan Industri
Papan DS200IMCPG1CGC menyokong keserasian flash firmware untuk memudahkan pemantauan diagnostik pada feeder kuasa panel, termasuk status fius litar solenoid pada papan terminal relay yang berkaitan. Dalam seni bina kawalan pemanduan Mark V, modul ini menguruskan logik kawalan vektor berorientasikan medan dan V/Hz dengan memastikan pengagihan DC yang stabil dari bas panel 125 V DC. Papan ini menyokong penskalaan ketumpatan I/O melalui litar pengesanan kesalahan terintegrasi yang memantau sumber AC dan DC masuk, yang mesti disalurkan melalui pemutus litar magnetik terma 2-polar 30 A luaran untuk mengekalkan pengasingan panel dan had perlindungan lonjakan.
Soalan Lazim (FAQ)
S: Apakah keperluan sumber input untuk setup pengagihan kuasa DS200IMCPG1CGC?
J: Papan dan seni bina panel yang berkaitan menyokong gabungan sehingga dua sumber AC 120/240 V dan/atau satu sumber DC 125 V. Setiap sumber mesti dilindungi oleh pemutus litar magnetik terma 2-polar 30 A luaran sebelum memasuki panel.
S: Bagaimana papan mengendalikan pengesanan kesalahan untuk feeder panel?
J: Papan berintegrasi dengan sistem diagnostik panel untuk memantau kestabilan voltan di setiap sumber dan feeder. Ini termasuk pemantauan khusus keutuhan fius pada papan terminal relay untuk litar solenoid.
Garis Panduan Pemasangan Tapak
- Keperluan Pemutus Litar: Pastikan semua talian kuasa AC dan DC masuk disalurkan melalui pemutus litar magnetik terma 2-polar 30 A luaran sebelum disambungkan ke input panel. Kegagalan menyediakan perlindungan hulu ini akan menjejaskan keselamatan sistem.
- Pengurusan Terma: Papan ini dinilai untuk suhu 0 darjah C hingga 60 darjah C. Sahkan sistem pengudaraan kabinet pemanduan berfungsi dan papan tidak dipasang berhampiran sumber haba yang melebihi suhu operasi maksimum.
- Pengagihan Bas: Papan berinteraksi dengan bas pengagihan panel DC 125 V biasa. Pastikan semua sambungan ke bas ini diketatkan mengikut tork yang ditetapkan dalam manual teknikal panel untuk meminimumkan penurunan voltan rintangan.
- Pengasingan Tanah: Ikat casis papan ke rujukan tanah kabinet. Ini perlu untuk mengekalkan integriti ciri perlindungan terbina dalam terhadap lebih voltan dan kejadian elektrostatik.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
