Butiran Produk

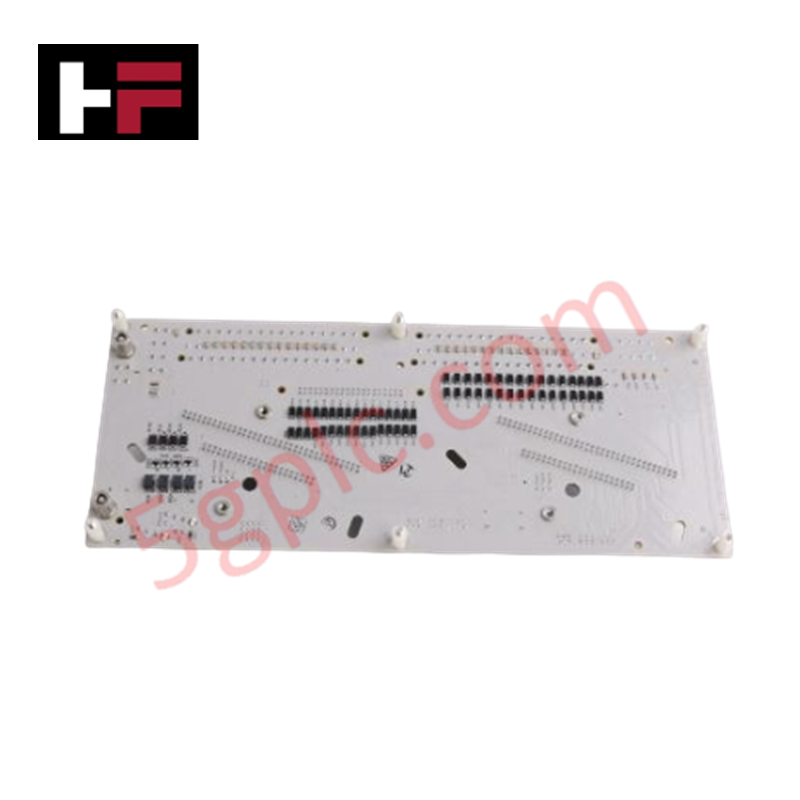

Honeywell DC-TFB412 51307618-176 berfungsi sebagai DC-TFB412 Modul Kawalan Backplane utama yang digunakan untuk melaksanakan integrasi modul fizikal dan penghalaan isyarat merentasi platform pengawal Honeywell C300. Rangka perkakasan ini beroperasi sebagai satah pengedaran elektrik pusat, menyediakan rel sambungan berstruktur yang menghubungkan logik pemprosesan pengawal dalaman dengan topologi perkakasan input/output luaran.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | DC-TFB412 51307618-176 |
| Jenama | Honeywell |
| Siri / Jenis Modul | Experion C300 / Modul Kawalan Backplane |
| Asal | USA |
| Berat | 0.5 kg |
| Dimensi | 10 cm x 18 cm x 10 cm |
| Suhu Operasi | -40 hingga +70 darjah C |
| Bekalan Kuasa | 24 VDC nominal |
| Keserasian | Pengawal Honeywell C300 |
| Keupayaan Antara Muka | Penghalaan bas modul dalaman berkelajuan tinggi khusus |
| Struktur Pemasangan | Profil pemasangan rel pembawa bersepadu |
Pengasingan Saluran-ke-Saluran dan Dinamik Antara Muka Pengawal
Rangka perkakasan DC-TFB412 51307618-176 direka dengan perlindungan jejak khusus untuk mewujudkan pengasingan ketat saluran-ke-saluran antara kad pengembangan bersebelahan. Beroperasi pada struktur pengedaran bas kuasa 24 VDC berterusan, susun atur papan litar bercetak berlapis mengurangkan gangguan rentas elektromagnetik dan mengehadkan gangguan gelung induktif merentasi laluan frekuensi tinggi. Seni bina ini menjamin kelajuan penyebaran isyarat yang diperlukan untuk aliran data analog dan digital berketumpatan tinggi, memastikan penghantaran parameter protokol gelung 4-20 mA HART yang tidak tercemar antara nod penamatan lapangan dan pengawal teras C300.
Soalan Lazim
S: Bagaimana backplane melindungi pengawal C300 jika modul I/O individu mengalami litar pintas dalaman?
J: Backplane menggabungkan pengasingan laluan litar bersepadu dan perlindungan jejak kuasa yang berbeza untuk setiap slot fizikal. Topologi ini mengehadkan kesalahan arus lebih tempatan kepada saluran antara muka modul yang rosak, menghalang penurunan voltan merentasi bas 24 VDC bersama daripada mengganggu operasi pemproses utama C300.
S: Adakah pertukaran panas dalam talian modul I/O disokong pada konfigurasi backplane ini?
J: Jejak fizikal backplane dan susunan penyambung direka untuk menahan arus sisipan sementara semasa urutan penyisipan hidup. Walau bagaimanapun, prosedur pertukaran panas mesti mematuhi dengan ketat peraturan kunci keselamatan dan pembumian yang ditakrifkan untuk jenis modul I/O tertentu yang diselenggara.
Garis Panduan Pemasangan Lapangan
- Pelaksanaan Pemasangan Mekanikal: Pasangkan rangka backplane pada sistem rel pemasangan mendatar dalam penutup. Sahkan semua lug pembumian bersepadu mencapai kesinambungan logam-ke-logam terus dengan rangka kabinet struktur.
- Pemasangan Wayar Kuasa 24 VDC: Arahkan talian bekalan 24 VDC utama ke blok input kuasa yang ditetapkan. Pastikan teras konduktor dikupas sepenuhnya dan diketatkan untuk mengelakkan sambungan longgar yang boleh memperkenalkan gangguan mikro ke dalam bas kawalan.
- Pelarasan Penyisipan Modul: Selaraskan modul I/O secara menegak dengan slot panduan sebelum menggunakan daya penyisipan. Periksa bahawa pin penyambung terlibat dengan lancar tanpa bengkok untuk mengekalkan integriti parameter pengasingan saluran-ke-saluran.
- Pemantauan Terma: Pastikan sempadan ruang sekitar backplane memenuhi atau melebihi spesifikasi jarak minimum. Ini mengekalkan laluan konveksi pasif yang tidak terhalang yang diperlukan untuk mengekalkan perkakasan dalam julat suhu operasi -40 hingga +70 darjah C.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
