Butiran Produk

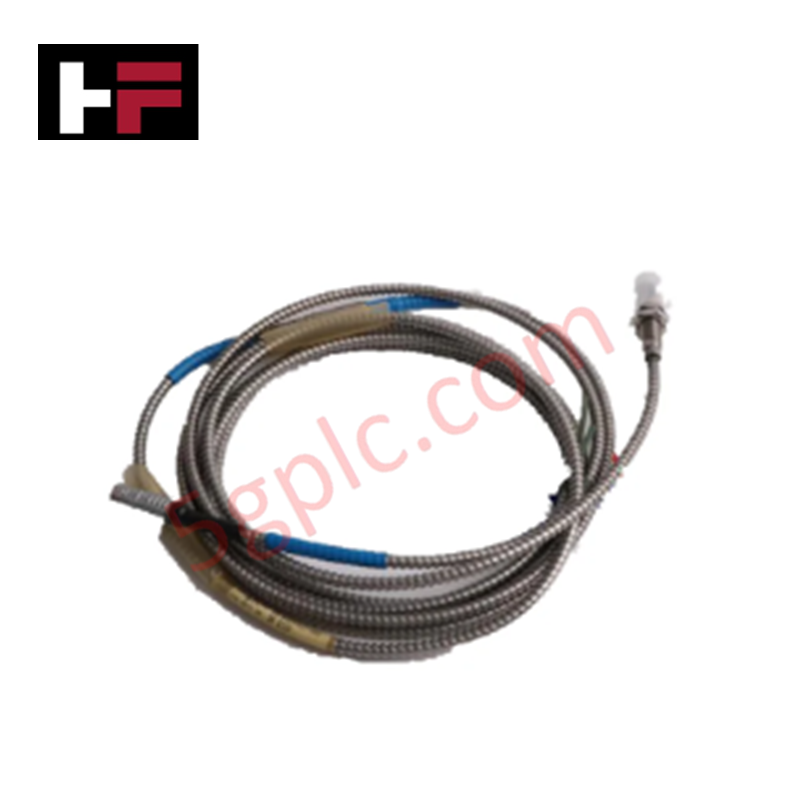

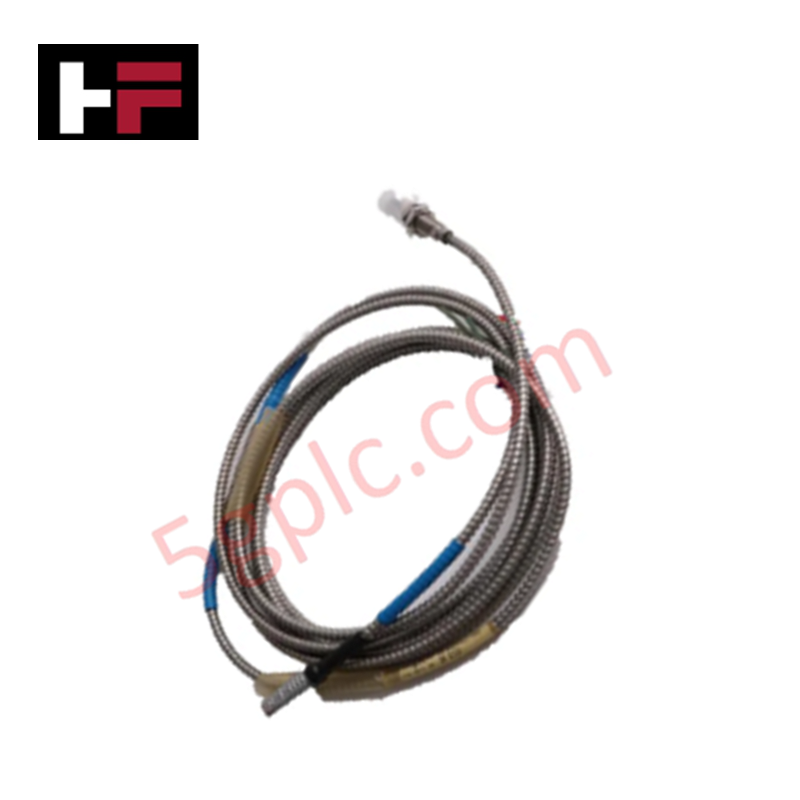

Dikonfigurasikan untuk pengukuran perpindahan tanpa sentuhan dalam rangkaian pemantauan mesin berputar, Emerson Epro CON021+PR6424/01 (CON021+PR6424/01) Kit Sensor Arus Eddy menyediakan pelaksanaan fizikal langsung bagi pengesanan perpindahan dinamik paksi dan radial poros.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CON021+PR6424/01 |
| Jenama | Emerson Epro |
| Asal | Tidak Ditentukan |
| Berat | 0.5 kg (Jumlah sistem) |
| Dimensi | Pemasangan rel DIN standard (Penukar) |
| Suhu Operasi | 0 darjah C hingga 65 darjah C (Penukar) |
| Penggunaan Kuasa | 24 VDC luaran |
Pemantauan Mekanikal dan Integrasi TSI
Sensor PR6424 menggunakan induksi arus eddy untuk mengukur jarak antara hujung probe dan sasaran logam. Analisis dinamik rotor yang tepat memerlukan penskalaan probe arus eddy yang tepat untuk memastikan isyarat elektrik yang ditukar mengekalkan hubungan linear dengan perpindahan mekanikal. Semasa pengujian, sasaran pengesahan voltan jurang mesti disahkan pada output CON021 untuk memastikan sistem beroperasi dalam julat linear yang telah dikalibrasi. Untuk mengekalkan integriti isyarat merentasi saluran pemantauan berkelajuan tinggi, sistem menggunakan penindasan gangguan silang dalaman dengan menggunakan kabel terlindung berkualiti tinggi antara transduser dan penukar, menghalang bunyi elektromagnet daripada mengganggu gerakan orbit dinamik dan tanda getaran yang dirakam.
Soalan Lazim
S: Bolehkah penukar isyarat CON021 digunakan dengan panjang kabel sewenang-wenangnya?
J: Tidak. Komponen siri CON021 dan PR6424 berfungsi sebagai rantaian isyarat yang dikalibrasi di kilang. Mengubah panjang sistem keseluruhan dengan memodifikasi atau menggantikan kabel akan mengubah frekuensi resonan dan impedans litar, menyebabkan kesilapan pengukuran yang ketara.
S: Bagaimana julat linear dipengaruhi oleh saiz hujung probe 16 mm?
J: Hujung probe 16 mm membenarkan julat pengukuran linear yang lebih besar dan jurang operasi yang dibenarkan lebih luas berbanding diameter probe yang lebih kecil, sesuai untuk memantau peralatan berputar berskala besar dengan pengembangan terma atau larian poros yang lebih tinggi.
Garis Panduan Pemasangan Tapak
- Pemasangan: Pasang penukar CON021 pada rel DIN standard dalam penutup pelindung. Pastikan pemasangan kukuh untuk mengelakkan getaran mekanikal mempengaruhi litar penyediaan isyarat.
- Penetapan Jurang: Gunakan pengukur feeler untuk menetapkan jurang udara awal antara hujung probe dan poros. Selaraskan probe ke tengah julat linearnya untuk mengakomodasi keseluruhan perpindahan poros.
- Pembumian: Sambungkan pelindung kabel ke titik pembumian instrumen yang ditetapkan. Perlindungan yang betul diperlukan untuk menolak gangguan elektromagnet mod biasa (EMI) yang biasa dalam persekitaran kawalan industri.
- Pengewayangan: Kencangkan semua sambungan tapak menggunakan terminal skru modul. Sahkan ketegangan terminal mencukupi untuk menahan getaran operasi, kerana sentuhan tidak stabil akan menyebabkan ketidakstabilan isyarat dan pencetus amaran palsu.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
