Butiran Produk

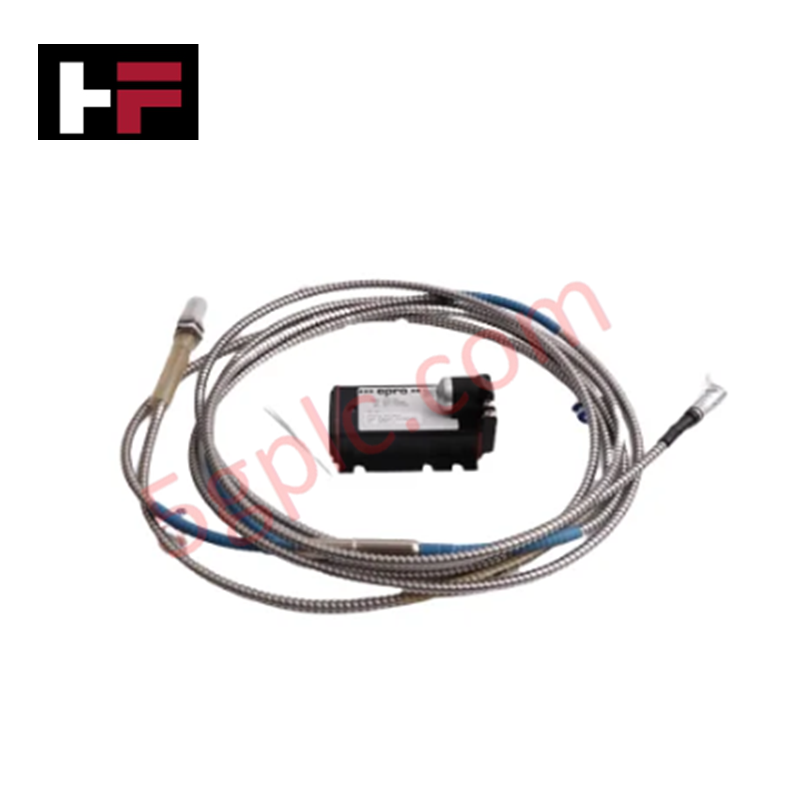

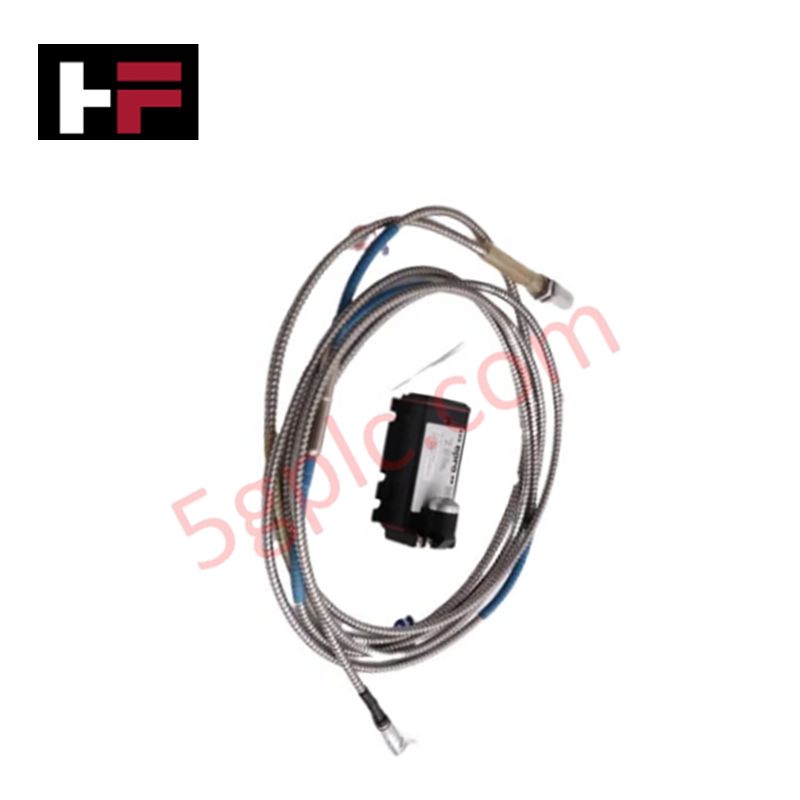

Dikonfigurasi untuk pemantauan getaran dan anjakan aci tanpa sentuhan dalam sistem perlindungan turbomesin, Emerson CON021+PR6424/002-130 (CON021 / PR6424 Sensor Arus Pusar) menyediakan pelaksanaan fizikal/elektrik secara langsung. Pemasangan ini menggabungkan prob kehampiran arus pusar induktif dengan penukar isyarat sepadan untuk mengukur perubahan jarak mikroskopik antara hujung penderia dan permukaan aci konduktif sasaran. Voltan output berubah secara linear mengikut jarak celah, lalu menyediakan pengukuran anjakan dinamik berterusan terus kepada pemproses pemantauan mesin berterusan atau perkakasan perlindungan yang dipasang pada rak.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CON021+PR6424/002-130 |
| Jenama | Emerson |
| Asal | Amerika Syarikat |
| Berat | 0.3 kg |
| Dimensi | 4.1 cm * 15.9 cm * 10.8 cm |
| Suhu Operasi | -30 hingga +80 darjah C (Penukar Isyarat) / -35 hingga +180 darjah C (Prob) |
| Penggunaan Kuasa | < 1.2 W (pada bekalan 24 VDC) |
| Prinsip Transduser | Penderiaan Kehampiran Arus Pusar |
| Penentukuran Bahan Sasaran | Keluli Feromagnet 42CrMo4 / AISI 4140 |
| Sensitiviti / Faktor Skala | 8.0 mV/um (200 mV/mil) kecerunan OEM standard |
| Julat Pengukuran Linear | 0.25 mm hingga 2.25 mm (10 mil hingga 90 mil) |
Penskalaan Prob Arus Pusar & Pengkondisian Isyarat
Sistem ini menggunakan penjanaan medan pengujaan frekuensi tinggi yang tepat untuk menetapkan penskalaan prob arus pusar merentasi dinamik rotor sasaran. Litar pengkondisian isyarat di dalam penukar mengekalkan pengesahan voltan celah secara berterusan, dengan mengekalkan titik tengah penentukuran sasaran sekitar voltan pincang DC statik -10 VDC merentasi julat linear standard. Kestabilan pengayun frekuensi tinggi menghalang kegagalan penindasan crosstalk apabila beberapa prob PR6424 beroperasi dalam jarak jejarian atau paksi yang rapat pada satu tapak galas. Herotan isyarat kekal di bawah had hingar kritikal sepanjang panjang gelung keseluruhan sehingga had maksimum kabel sambungan yang ditetapkan.
Soalan Lazim
S: Apakah titik tetapan voltan celah yang disyorkan semasa pemasangan mekanikal statik?
J: Celah sasaran pemasangan penderia hendaklah ditetapkan supaya menghasilkan output nominal -10 VDC pada keseimbangan statik, dengan menempatkan transduser pada titik tengah lengkung tindak balas linearnya (kecerunan penentukuran 8.0 mV/um).
S: Adakah penukar isyarat CON021 menyokong pertukaran panas atau pemutusan sambungan secara langsung ketika berkuasa?
J: Sambungan langsung kabel RF prob-ke-penukar ketika berkuasa tidak disyorkan kerana lonjakan voltan sementara yang boleh mengubah keseimbangan pengayun dalaman. Sentiasa asingkan bekalan kuasa 24 VDC sebelum menukar pendawaian fizikal.
Garis Panduan Pemasangan Lapangan
Pastikan kelegaan minimum 1.5 kali diameter hujung prob di sekeliling kepala penderiaan untuk mengelakkan gangguan dinding sisi daripada dinding perumah bersebelahan atau tingkat mekanikal dalaman. Kekalkan perlindungan berperisai berterusan 100% dari kepala prob hingga kabinet pemantauan. Sambungkan perisai/perlindungan kabel ke bumi teknikal pada satu titik terpencil sahaja bagi mengelakkan gelung bumi. Pastikan penyambung kabel diketatkan dengan tangan, kemudian dipusing satu suku putaran lagi, dan ditutup daripada kelembapan menggunakan pita silikon pengamalgam sendiri. Patuhi had jejari lenturan minimum kabel sebanyak 30 mm untuk dawai sambungan fleksibel standard semasa penghalaan dalam laluan kabel.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
