Butiran Produk

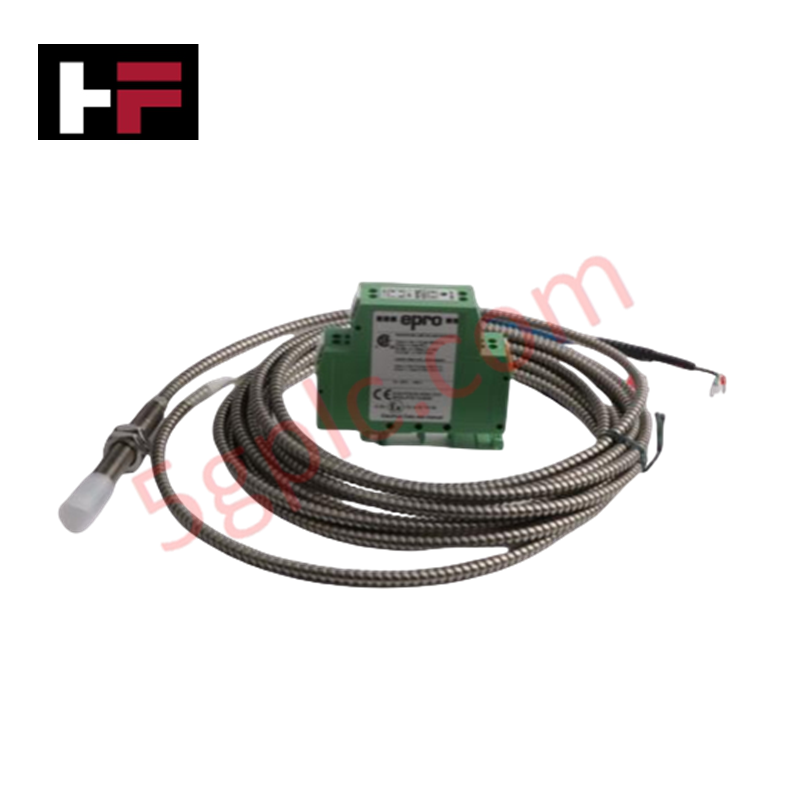

Emerson CON021+PR6423/010-040-CN, yang turut disenaraikan sebagai Sistem Sensor Kehampiran CON021+PR6423, berfungsi sebagai komponen perkakasan khusus untuk pengukuran anjakan dan getaran aci tanpa sentuhan dalam platform perlindungan mesin MMS 6000 dan Ovation.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CON021+PR6423/010-040-CN |
| Jenama | Emerson |
| Asal | Amerika Syarikat / Jerman |
| Berat | Penukar: 0.2 kg; Pemasangan sensor: kira-kira 0.18 kg |
| Dimensi | Penukar: 4.4 cm x 10.2 cm x 10.8 cm; Diameter hujung sensor: 8 mm |
| Suhu Operasi | Hujung sensor: -35 hingga +200 deg C; Kabel & Penyambung: -35 hingga +150 deg C; Julat Suhu ISF: 0 hingga +45 deg C |
| Penggunaan Kuasa | Dikuasakan melalui satah belakang rak pemantauan / bekalan gelung |
| Julat Pengukuran | 2.0 mm (80 mil) nominal |
| Jurang Udara Awal | 0.5 mm (20 mil) |
| Faktor Skala Inkremental (ISF) | 8 V/mm (203.2 mV/mil) +/- 5% |
| Penyimpangan daripada Garis Lurus (DSL) | +/- 0.025 mm (+/- 1 mil) |
| Bahan Sasaran | Keluli feromagnet piawai 42CrMo4 (AISI/SAE 4140) |
| Diameter Aci Minimum | 25 mm |
| Pilihan Kabel (010-040) | Panjang kabel bersepadu 1.0 m dengan sarung saluran berperisai fleksibel |
| Perlindungan Penutup | IP66 (IEC 60529); hujung sensor PEEK |
Protokol Gelung HART 4-20 mA dan Pengasingan Saluran
Penukar isyarat CON021 menyahmodulat medan elektromagnet frekuensi tinggi yang dihasilkan oleh hujung prob PR6423, lalu mengeluarkan isyarat voltan analog yang tepat (julat operasi linear -2 VDC hingga -18 VDC). Modul ini dibina dengan pengasingan tinggi antara saluran serta penapisan input, bagi mengelakkan crosstalk dan gangguan gelung bumi ketika berantaramuka dengan pemancar HART 4-20 mA, rak I/O DCS atau nod pemantauan TSI yang beroperasi dalam persekitaran penjanaan kuasa dengan EMI tinggi.
Soalan Lazim
S: Apakah perlindungan fizikal yang ditunjukkan oleh akhiran /010-040 berbanding pilihan prob standard?
J: Akhiran /010-040 menetapkan kabel PTFE bersepadu sepanjang 1.0 meter yang disarungkan dalam saluran berperisai fleksibel, memberikan perlindungan mekanikal daripada hentaman, lelasan dan serpihan panas dalam perumah turbin.
S: Bagaimanakah voltan jurang awal ditentukur semasa pemasangan di lapangan?
J: Tetapkan kedudukan prob secara mekanikal kepada jurang udara fizikal awal kira-kira 0.5 mm, kemudian sahkan bahawa output voltan analog CON021 berada dalam titik tengah linear (biasanya voltan jurang -10 VDC) sebelum mengetatkan nat pengunci.
S: Bolehkah kabel prob bersepadu dipotong atau disambung untuk menyesuaikan kekangan ruang?
J: Tidak, jumlah panjang kabel (kabel bersepadu serta kabel sambungan) membentuk gelung impedans yang direka bentuk dan ditala kepada pengayun pemacu CON021; memotong atau memendekkan kabel akan mengubah penentukuran sistem dan menyebabkan ralat pengukuran.
Garis Panduan Pemasangan di Lapangan
- Pasang badan sensor keluli tahan karat berulir PR6423 ke dalam perumah galas, dengan memastikan penjajaran mekanikal yang tegar bagi menghapuskan getaran parasit.
- Laraskan kedalaman pemasukan prob untuk mencapai jurang udara statik 0.5 mm atau output kira-kira -10 VDC daripada penukar CON021.
- Halakan kabel saluran berperisai di sepanjang rangka struktur, sambil mengelakkan sudut lenturan tajam yang melebihi jejari lenturan minimum yang ditetapkan.
- Pasang modul penukar CON021 pada rel DIN aluminium di dalam penutup simpang yang mempunyai getaran rendah.
- Sambungkan kabel prob ke terminal CON021, dan sambungkan wayar saliran perisai kabel ke titik pembumian bumi pusat berimpedans rendah bagi mengelakkan gandingan hingar.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
