Butiran Produk

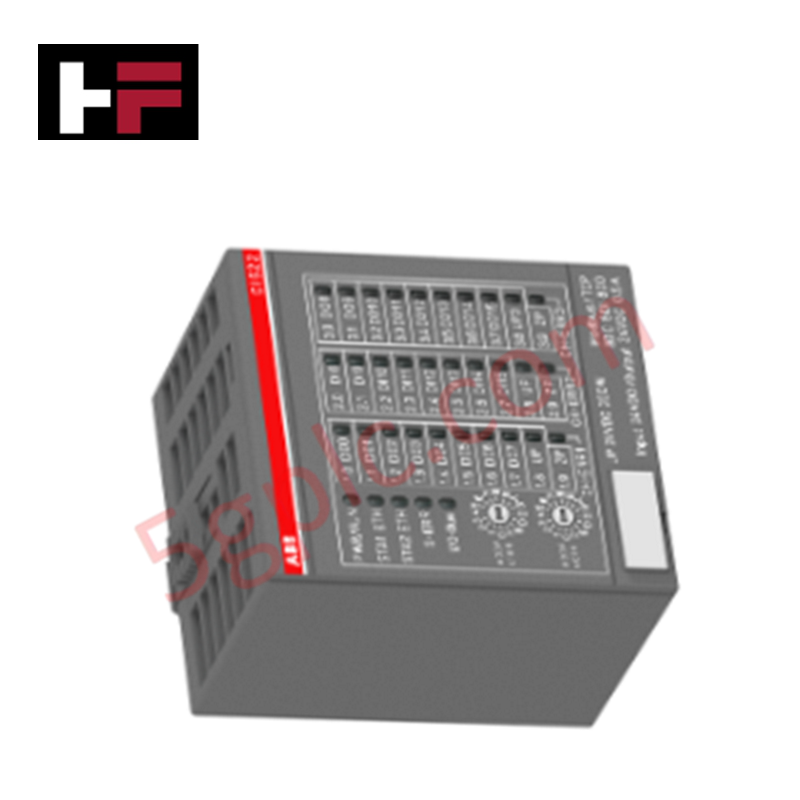

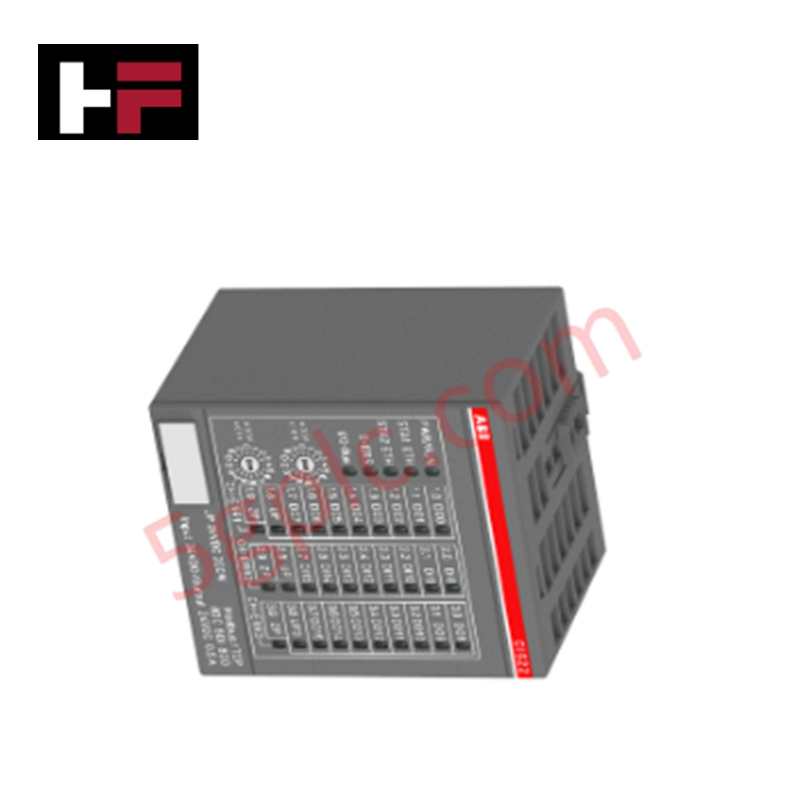

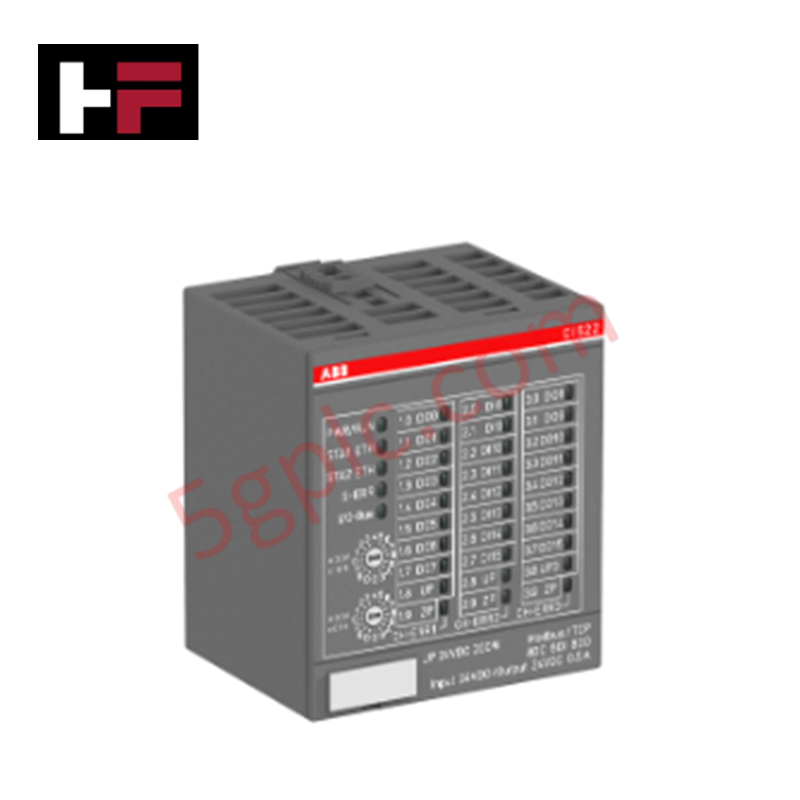

ABB CI522-MODTCP 1SAP222200R0001, juga dikatalogkan sebagai Modul Antara Muka CI522-MODTCP, berfungsi sebagai Modul Antara Muka utama CI522-MODTCP yang digunakan untuk melaksanakan pertukaran data berkelajuan tinggi merentasi rangkaian Modbus TCP untuk seni bina S500.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CI522-MODTCP 1SAP222200R0001 |
| Jenama | ABB |
| Asal | Jerman |
| Berat | 0.133 kg |
| Dimensi | 62 mm D x 76 mm H x 67.5 mm W |
| Suhu Operasi | Had Industri Standard (Rujuk Manual) |
| Penggunaan Kuasa | Voltan Bekalan: 20.4 - 28.8 VDC |
| Protokol Komunikasi | Pelayan Modbus TCP |
| Input Digital | 8 DI (24 VDC, 5 mA) |
| Output Digital | 8 DO (24 VDC, 0.5 A) |
| Saluran Boleh Konfigurasi | 8 DI/DO (24 VDC, 0.5 A) |
| Kapasiti Pengembangan | Sehingga 10 modul I/O tambahan |
| Perlindungan Ingress | IP20 |
Profil Rangkaian Deterministik dan Skala Ketumpatan I/O
Modul ini mengendalikan data lapangan teragih melalui antara muka Ethernet terbina dalam yang menjalankan lapisan protokol Modbus TCP standard. Komunikasi deterministik masa nyata mengemas kini daftar memori input dan output secara serentak dengan kitaran pelaksanaan logik tempatan. Untuk mengoptimumkan susunan terminal, seni bina ini membenarkan skala ketumpatan I/O tempatan sehingga 10 blok pengembangan tambahan, mengagihkan kedua-dua penghalaan isyarat fizikal dan pengedaran arus bas terus melalui sambungan platform dalaman.
Soalan Lazim
S: Adakah modul CI522-MODTCP menyokong keupayaan hot-swap untuk blok I/O pengembangannya?
J: Tidak, logik backplane S500 standard tidak membenarkan penyingkiran atau penyisipan modul I/O pengembangan semasa kuasa utama 24 VDC dikenakan pada CI522-MODTCP. Melakukan demikian akan menyebabkan ralat bas sistem dalaman serta-merta dan memutuskan komunikasi rangkaian.
S: Bagaimana kelakuan 8 saluran DI/DO boleh konfigurasi apabila komunikasi Modbus TCP hilang?
J: Apabila masa tamat komunikasi direkodkan oleh logik rangkaian, saluran yang ditetapkan sebagai output digital akan jatuh ke keadaan selamat kegagalan atau mengekalkan keadaan terakhir bergantung pada jadual parameter perisian yang dipasang pada modul sebelum pengoperasian.
Garis Panduan Pemasangan Lapangan
- Kestabilan Pemasangan Rel DIN: Pasangkan modul dengan kukuh pada rel DIN standard 35 mm. Pastikan spring pembumian belakang membuat sentuhan struktur positif dengan permukaan rel konduktif yang tidak dicat untuk mengekalkan keberkesanan pelindung.
- Konfigurasi Pendawaian: Lalukan semua kuasa 24 VDC dan konduktor isyarat I/O melalui blok terminal yang berasingan daripada kabel AC voltan tinggi. Gunakan wayar yang sepadan dengan penarafan 0.5 A untuk litar DO bagi mengelakkan terminal terlalu panas.
- Pengasingan Segmen Rangkaian: Kabel berpintal berperisai (STP) Cat 5e atau Cat 6 mesti digunakan untuk sambungan Modbus TCP. Bumi perisai kabel di hujung suis untuk meminimumkan gangguan bunyi elektromagnetik pada isyarat berbeza.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
