Butiran Produk

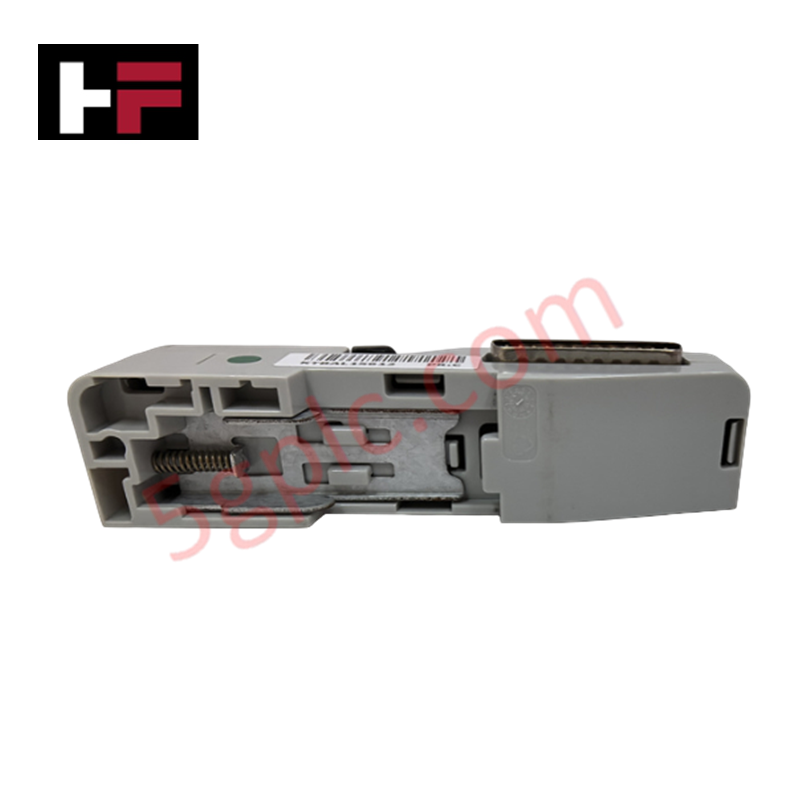

ABB CHBX01L 2VAA008574R1, yang turut disenaraikan sebagai CHBX01L Compact Bus Extender, berfungsi sebagai komponen perkakasan khusus untuk pelanjutan bas mendatar dan pengagihan kuasa tambahan dalam rak sistem kawalan HN800. Dipasang pada bahagian kiri baris modul HN800, unit ini menyediakan sambungan pin berterusan untuk meluaskan isyarat bas satah belakang dan menyalurkan kuasa modul 24 VDC merentasi pemasangan subrak bersebelahan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CHBX01L (2VAA008574R1) |
| Jenama | ABB |
| Asal | Lithuania |
| Berat | 0.094 kg |
| Dimensi | 30 mm (W) x 127 mm (H) x 48 mm (D) |
| Suhu Operasi | -20 darjah C hingga +70 darjah C |
| Penggunaan Kuasa | Pelanjutan bas pasif (tiada penggunaan kuasa langsung) |
| Antara Muka Kuasa Tambahan | Pengagihan Kuasa Modul 24 VDC |
| Orientasi Pemasangan | Baris mendatar, antara muka bas sebelah kiri |
| Keserasian Sistem | ABB System 800xA / bas I/O HN800 |
Satah Belakang Rangkaian Deterministik dan Integriti Isyarat Sistem
Extender bas CHBX01L mengekalkan kelajuan komunikasi bas satah belakang merentasi ruang modul HN800 yang bersegmen. Dengan melanjutkan saluran jam bersiri berkelajuan tinggi dan saluran data tanpa menghasilkan pantulan isyarat, pemasangan ini mengekalkan pemasaan imbasan I/O masa nyata merentasi sambungan rak mendatar.
Direka bentuk sebagai modul peralihan fizikal pasif, perkakasan ini mengekalkan keserasian penuh denyar perisian tegar merentasi semua unit pengawal dan antara muka I/O yang disambungkan. Jejak kuasa terbina dalam menyalurkan kuasa modul 24 VDC merentasi baris tersebut, sekali gus mengurangkan potensi penurunan voltan dalam konfigurasi I/O berketumpatan tinggi.
Soalan Lazim
S: Adakah extender bas CHBX01L memerlukan pemasangan pemacu perisian atau pemancaran perisian tegar?
J: Tidak, CHBX01L berfungsi sebagai sambungan fizikal pasif satah belakang dan tidak mengandungi perisian tegar boleh atur cara atau logik perisian.
S: Pada bahagian manakah baris modul HN800 CHBX01L mesti dipasang?
J: CHBX01L dikonfigurasikan secara mekanikal dan elektrik khusus untuk dipasang pada hujung kiri baris modul mendatar HN800.
S: Apakah langkah berjaga-jaga yang perlu diambil berkenaan bekalan kuasa modul 24 VDC yang disambungkan melalui extender?
J: Talian bekalan 24 VDC mesti dinyahbekalkan sebelum extender dipasang atau ditanggalkan bagi mengelakkan pengarkaan setempat merentasi pin terminal satah belakang.
Garis Panduan Pemasangan Di Lapangan
- Asingkan semua sumber kuasa 24 VDC dan bekalan lapangan yang disambungkan kepada baris HN800 sebelum pemasangan fizikal.
- Pakai gelang tangan yang dibumikan untuk mengelakkan nyahcas elektrostatik semasa mengendalikan penyambung bas yang terdedah.
- Pasang extender CHBX01L pada bahagian paling kiri pemasangan rel DIN atau plat asas HN800 yang ditetapkan.
- Jajarkan pin sambungan satah belakang dengan tepat dengan blok terminal bersebelahan sebelum menekan unit ke kedudukan berkunci.
- Pastikan klip penahan atau skru pengunci terpasang sepenuhnya bagi menahan getaran mekanikal kabinet industri.
