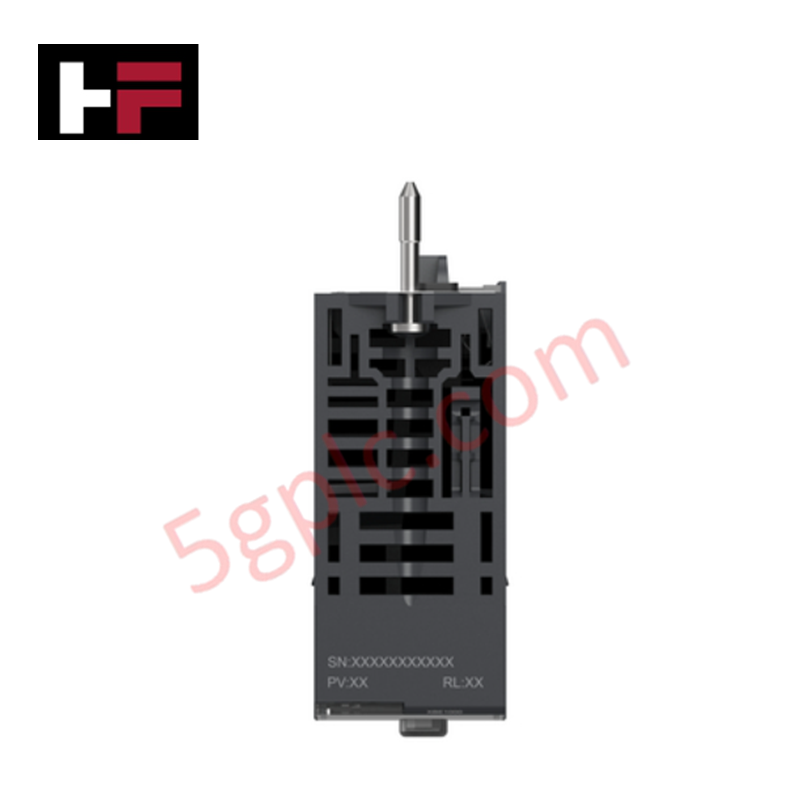

BMXXBE1000 | Schneider Electric | Modul Pengembangan Backplane Modicon M340

Gambaran Produk

Schneider Electric BMXXBE1000 membolehkan pengembangan multi-rak dalam platform automasi Modicon M340. Modul pengembang backplane format standard ini menghubungkan chassis individu ke dalam topologi multi-rak yang bersatu, membolehkan unit pemprosesan pusat (CPU) tunggal mengawal modul I/O merentasi rak yang berbeza. Dengan mewujudkan lanjutan X-bus backplane yang langsung dan berkelajuan tinggi, modul ini menyediakan skala struktur untuk pemasangan automasi yang luas seperti kemudahan pengagihan air berpusat, rangkaian penghantar berperingkat, dan sel pemprosesan lantai kilang setempat.

Spesifikasi Teknikal

Kelebihan Kejuruteraan

• Integrasi Multi-Chassis X-Bus Tanpa Gangguan: Pemasangan mesin besar sering cepat mencapai had slot fizikal bagi satu rak automasi. BMXXBE1000 mengatasi had ini dengan menyediakan antara muka lanjutan induk yang menghubungkan sehingga empat chassis siri BMXXBP yang berasingan (dari asas 4-slot hingga 12-slot). Susun atur ini membolehkan pemproses utama mengakses titik fizikal jauh merentasi X-bus lanjutan tanpa sebarang pengubahsuaian pemacu perisian.

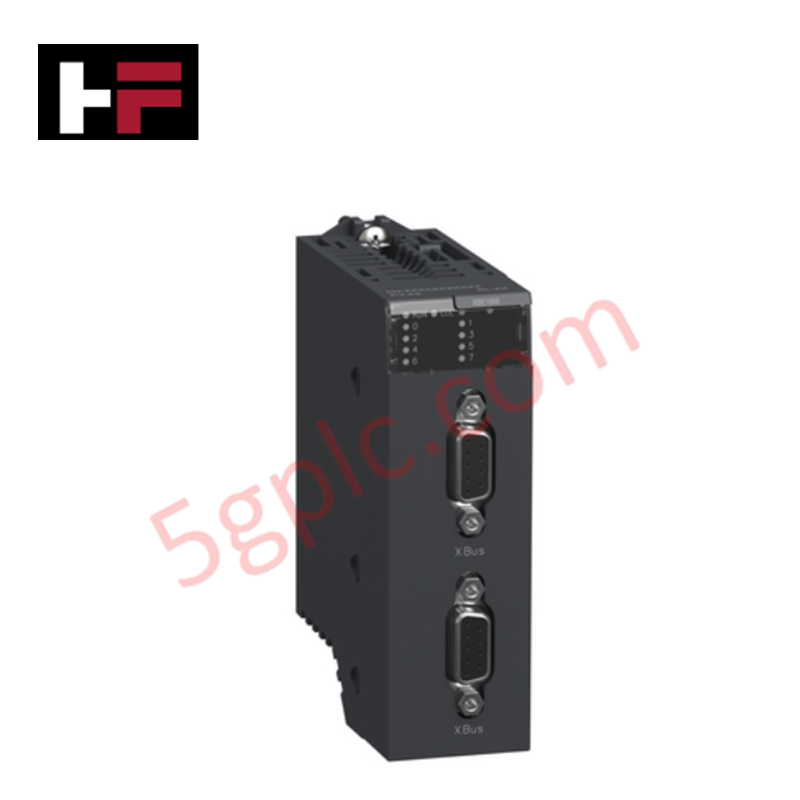

• Penghalaan Rantaian Daisy SUB-D 9 Berganda: Susun atur panel fizikal yang kompleks memerlukan cabang isyarat yang bersih dan setempat daripada larian wayar homerun yang panjang. Modul ini menggabungkan dua port sambungan SUB-D 9 betina yang bebas terus pada plat hadapannya. Susun atur ini membolehkan pemasang menyambung kabel lanjutan secara rantaian daisy dari rak CPU utama ke rak lanjutan berturut-turut, mengoptimumkan susun atur pendawaian dalam kabinet kawalan yang sesak.

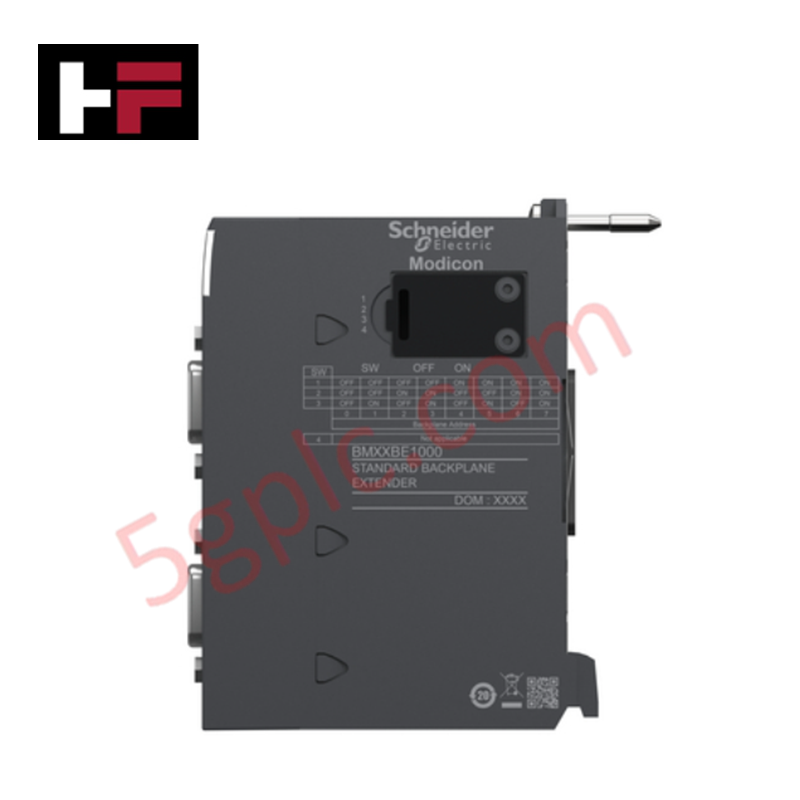

• Pengesanan Alamat Binari Terbina Dalam: Mengesan ralat konfigurasi merentasi rangkaian rak multi-drop biasanya memerlukan imbasan diagnostik perisian yang mendalam. BMXXBE1000 mempercepatkan langkah susun atur ini dengan menyematkan empat LED alamat rak hijau yang memaparkan alamat binari fizikal rak semasa. Krew penyelenggaraan mengesahkan padanan suis dip perkakasan dengan serta-merta dengan memeriksa penunjuk pada plat hadapan.

• Perlindungan Data Pengesanan Perlanggaran: Gangguan isyarat atau letusan data bertindih merentasi bas yang dilanjutkan boleh merosakkan pemprosesan logik. Pengembang ini mempunyai LED Ralat Perlanggaran (COL) merah khusus yang dipasangkan dengan litar penjejakan dalaman. Modul mengesan lebihan masa komunikasi atau isyarat perkakasan bertindih dengan serta-merta, mencetuskan kitaran cubaan semula data yang selamat dan melindungi gelung kawalan utama.

• Perlindungan Atmosfera Bersertifikat TC: Kelembapan dan gas industri merosakkan jejak litar tembaga terdedah, menyebabkan kegagalan backplane pramatang. BMXXBE1000 menampilkan rawatan pelindung TC (Total Climate) yang diaplikasikan di kilang. Aplikasi kimia ini menutup komponen dalaman daripada kelembapan dan persekitaran kilang yang menghakis, memastikan sentuhan elektrik yang stabil merentasi spektrum kelembapan relatif tidak mengembun 10% hingga 95%.

Soalan Lazim

• Adakah kad pengembang backplane BMXXBE1000 ini item baru 100%?

  Ya. Kami membekalkan modul ini secara ketat sebagai unit baru 100%, asal dan disegel dari kilang. Ia dihantar terus di dalam bungkusan komersial asli Schneider Electric, lengkap dengan semua kod bar kilang, pelekat label GTIN asal (3595863992175), dan pembalut anti-statik kilang yang tidak disentuh.

• Adakah modul pengembang ini menempati slot I/O standard atau slot khas pada rak?

  BMXXBE1000 menempati slot sambungan khusus yang terletak di hujung paling kanan rangka backplane Modicon M340 BMXXBP. Lokasi bijak ini bermakna ia tidak menggunakan mana-mana slot aplikasi aktif 4, 6, 8, atau 12 anda, mengekalkan bilangan slot maksimum untuk kad input, output, atau komunikasi rangkaian.

• Bolehkah saya membina sistem sambungan menggunakan kabel bersiri standard?

  Tidak. Untuk memastikan komunikasi yang boleh dipercayai merentasi susunan multi-rak, anda mesti menggunakan kabel pengembangan X-bus berkembar berperisai rasmi Schneider Electric yang berakhir dengan penyambung SUB-D 9 jantan. Kabel RS-232 atau kabel bersiri komersial standard tidak mempunyai impedans talian kritikal, susunan pasangan berpintal, dan perisai frekuensi tinggi yang diperlukan untuk mengendalikan isyarat backplane berkelajuan tinggi dengan selamat tanpa kehilangan data.

• Adakah modul memerlukan bekalan kuasa 24 V DC luaran dari blok terminal?

  Tidak. BMXXBE1000 menarik keperluan kuasa operasi kecilnya—khususnya 22 mA pada 3.3 V DC dan 160 mA pada 24 V DC—secara langsung dari bekalan kuasa backplane dalaman (seperti modul BMXCPS) yang dipasang pada rak tempatan. Anda tidak perlu menghala konduktor kuasa tambahan ke pelat muka modul.
