Butiran Produk

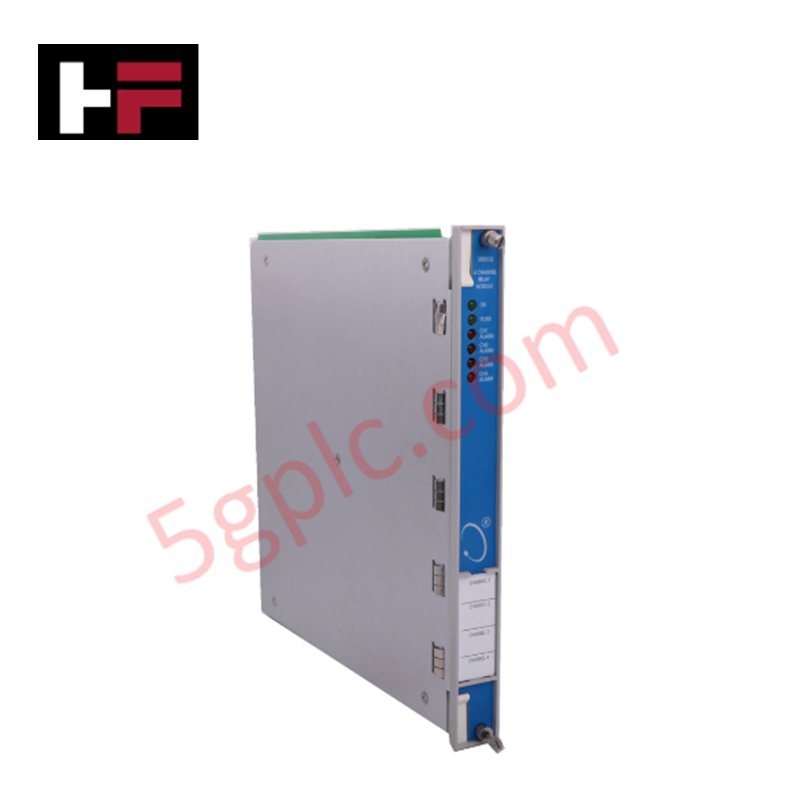

Bently Nevada 3500/50-01-00-01 (133388-02+133442-01) ialah pemasangan pemantauan takometer 2 saluran yang direka untuk Sistem Perlindungan Jentera 3500. Pemasangan ini menerima input kelajuan daripada transduser prob jarak dekat atau pengutip magnet untuk menilai kelajuan putaran aci, pecutan rotor, kelajuan sifar atau putaran songsang. Pemasangan ini menggabungkan kad pemantau takometer utama 133388-02 dengan modul I/O terminal dalaman 133442-01.
Pemprosesan Isyarat dan Fungsi Keyphasor
Modul ini memproses isyarat denyutan daripada input transduser dan menukarkannya kepada parameter kelajuan, kemudian membandingkan ukuran masa nyata dengan titik tetapan amaran yang ditentukan pengguna. Modul ini juga boleh menukarkan isyarat input kepada denyutan Keyphasor dan menghantarnya terus melalui satah belakang rak 3500, membolehkan modul pemantauan mesin lain mengakses pemasaan rujukan fasa tanpa memerlukan kad Keyphasor khusus.
Perincian Perkakasan dan Pesanan
Penetapan pesanan alat ganti penuh 3500/50-01-00-01 mentakrifkan konfigurasi perkakasan tepat bagi pemasangan ini:
- 3500/50: Siri modul takometer 2 saluran asas.
- 01 (Pilihan A): Modul I/O dengan terminal dalaman, sepadan dengan kad belakang 133442-01.
- 00 (Pilihan B): Tiada kelulusan agensi.
- 01 (Pilihan C): Konfigurasi pemantau pengukuran kelajuan.
Papan pemprosesan utama slot hadapan ialah alat ganti 133388-02, manakala kad I/O slot belakang 133442-01 mengendalikan sambungan pendawaian sensor medan secara terus melalui blok terminal skru dalaman.
| Parameter | Spesifikasi |
|---|---|
| Model | 3500/50-01-00-01 (133388-02+133442-01) |
| Jenama | Bently Nevada |
| Jenis Produk | Pemasangan Modul Takometer |
| Nombor Bahagian Kad Utama | 133388-02 |
| Nombor Bahagian Kad I/O | 133442-01 |
| Penggunaan Kuasa | 5.8 W (biasa) |
| Bekalan Kuasa Transduser | 24 VDC, maksimum 40 mA bagi setiap saluran |
| Jenis Modul I/O | Terminal Dalaman |
| Pilihan Kelulusan Agensi | Tiada |
| Negara Asal | AS |
| Berat Bersih | 1.28 kg |
| Berat Penghantaran | 3.00 kg |
Soalan Lazim
S: Apakah komponen yang membentuk set 3500/50-01-00-01 (133388-02+133442-01)?
J: Pemasangan ini terdiri daripada modul pemprosesan takometer 133388-02 di slot hadapan dan kad I/O terminal dalaman 133442-01 di slot belakang.
S: Adakah kod pilihan 01 memerlukan blok terminal luaran yang berasingan?
J: Tidak, kod pilihan 01 menandakan modul I/O dengan terminal dalaman (133442-01), iaitu kabel medan ditamatkan terus pada terminal skru bersepadu modul.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
