Gambaran Produk

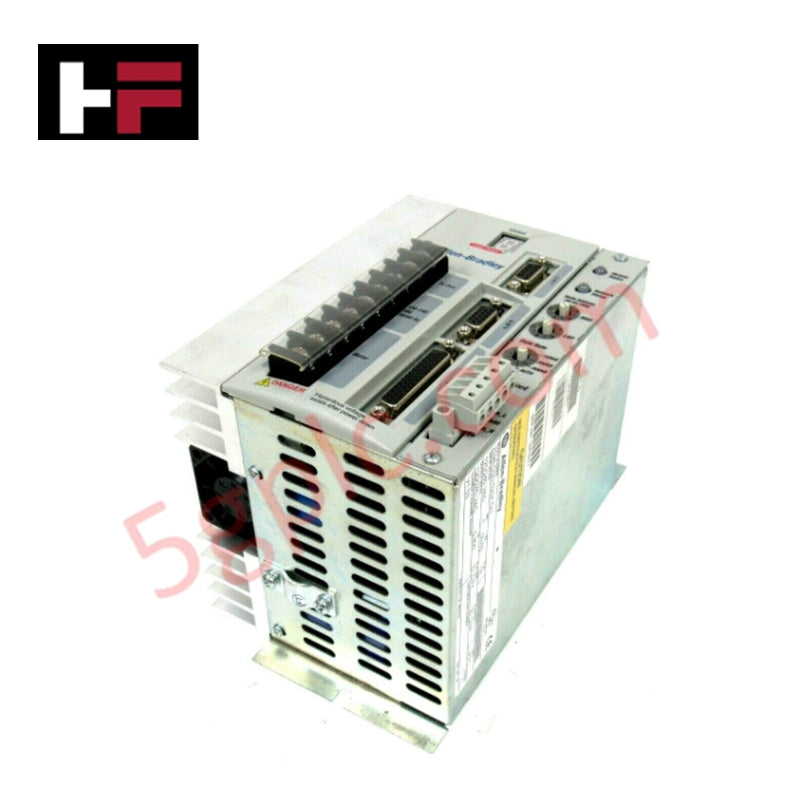

Allen-Bradley 2098-DSD-020X-DN menawarkan kawalan gerakan berprestasi tinggi yang padat untuk mesin industri. Pemacu servo digital Ultra3000 ini mengendalikan arus puncak 30 Amps dan menyokong pengindeksan untuk urutan gerakan berdiri sendiri. Ia dilengkapi dengan antara muka DeviceNet terbina dalam, membolehkan komunikasi lancar dengan PLC dan nod rangkaian lain. Unit ini menerima input AC fasa tunggal 120-240V, memudahkan pendawaian kuasa dalam panel yang lebih kecil. Kami membekalkan item ini sebagai unit 100% Baru, disegel dari kilang.
Perincian Nombor Bahagian
-
2098: Menandakan platform Ultra Series Drives.
-
DSD: Menunjukkan kategori Digital Servo Drive.
-
020: Menentukan penarafan arus (berkaitan dengan ~30A puncak).
-
X: Menandakan semakan perkakasan atau versi universal.
-
DN: Menentukan protokol komunikasi (DeviceNet).
Spesifikasi Teknikal
| Parameter | Spesifikasi |
|---|---|
| Pengilang | Allen-Bradley (Rockwell Automation) |
| Barisan Produk | Ultra 3000 Drives |
| Voltan Input | 120-240V AC (Fasa Tunggal) |
| Kekerapan Input | 47-63 Hz |
| Arus Output Puncak | 30 Amps |
| Output Berterusan | 10 Amps (0-puncak) |
| Kekerapan Output | 0-400 Hz |
| Kuasa Berterusan | 1.0 kW (@ 115VAC); 2.0 kW (@ 230VAC) |
| Komunikasi | DeviceNet |
| Kapasitans Bas | 1880 μF |
| Berat | 5.00 lbs (2.27 kg) |
Kelebihan Kejuruteraan
Komunikasi DeviceNet Terpadu
2098-DSD-020X-DN mempunyai port DeviceNet terbina dalam. Ini membolehkan pemacu disambungkan terus ke rangkaian DeviceNet tanpa memerlukan modul komunikasi berasingan. Anda boleh mengawal parameter gerakan, membaca status, dan mengkonfigurasi pemacu dari jauh melalui rangkaian, mengurangkan kerumitan pendawaian dan ruang panel.
Kebolehan Pengindeksan Berdiri Sendiri
Pemacu ini menyokong pengindeksan, membolehkan ia melaksanakan urutan gerakan yang telah diprogramkan secara bebas daripada pengawal utama. Anda boleh menyimpan profil gerakan dalam memori pemacu dan mencetuskan mereka melalui input digital atau arahan rangkaian. Ini mengurangkan beban pemprosesan dari PLC dan memastikan gerakan yang tepat dan deterministik untuk aplikasi ambil-dan-letak atau potong-pada-panjang.
Kuasa Fasa Tunggal yang Padat
Unit ini beroperasi dengan input AC fasa tunggal 120-240V, menjadikannya sesuai untuk mesin tanpa infrastruktur kuasa tiga fasa. Ia menghasilkan sehingga 2.0 kW kuasa output pada 230VAC. Reka bentuk padat seberat 5.00 lbs mudah dimuatkan ke dalam peti kawalan yang sempit, dan kapasitans bas 1880 μF memastikan voltan bas DC yang stabil semasa operasi.
Soalan Lazim
S: Apakah protokol rangkaian yang digunakan oleh 2098-DSD-020X-DN?
J: Akhiran "DN" menunjukkan bahawa pemacu ini menggunakan DeviceNet. Ia disambungkan ke rangkaian melalui penyambung mikro atau mini 5-pin standard, membolehkan integrasi dengan PLC Allen-Bradley dan peranti lain yang serasi DeviceNet.
S: Bolehkah pemacu ini beroperasi tanpa PLC?
J: Ya. Pemacu menyokong pengindeksan, yang membolehkan ia menjalankan profil gerakan yang disimpan secara autonomi. Anda boleh mencetuskan profil ini menggunakan input digital atau arahan rangkaian tanpa pengawasan berterusan dari PLC.
S: Apakah keperluan kuasa input?
J: Pemacu menerima input AC fasa tunggal dari 120V hingga 240V. Fleksibiliti ini membolehkan anda menggunakan pemacu yang sama di pelbagai wilayah atau pada jenis mesin yang berbeza tanpa perubahan perkakasan.
S: Adakah pemacu ini mempunyai shunt dalaman?
J: Spesifikasi menyenaraikan "N/A" untuk rintangan shunt dan "N/A" untuk voltan Shunt On. Ini biasanya menunjukkan bahawa pemacu bergantung pada kapasitans bas untuk jumlah kecil penjanaan semula atau memerlukan modul shunt luaran untuk tenaga pengegasan yang ketara. Sahkan keperluan penjanaan semula aplikasi anda sebelum pemasangan.
