Butiran Produk
Gambaran Produk

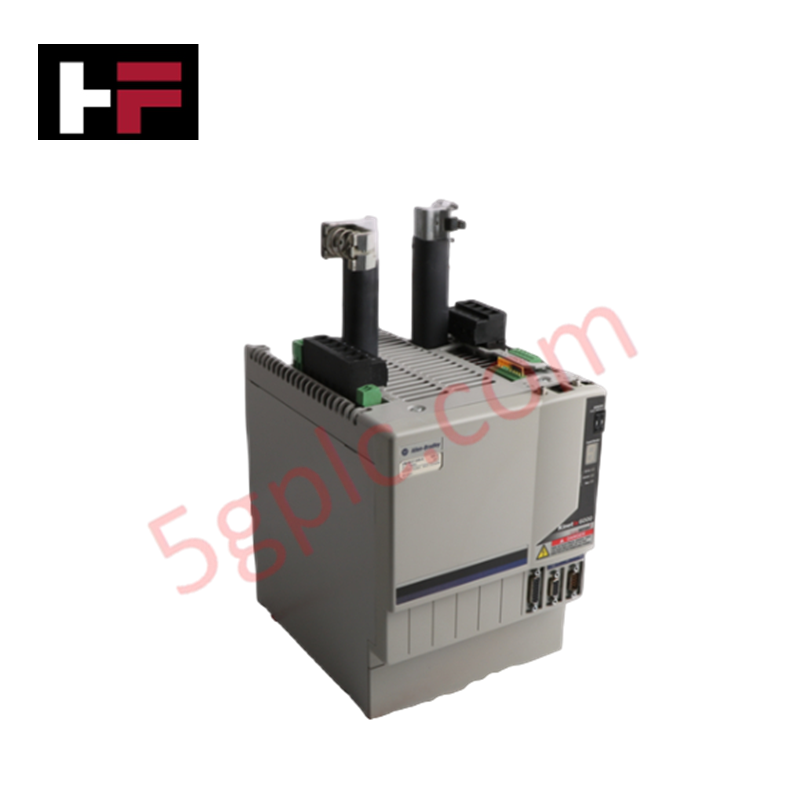

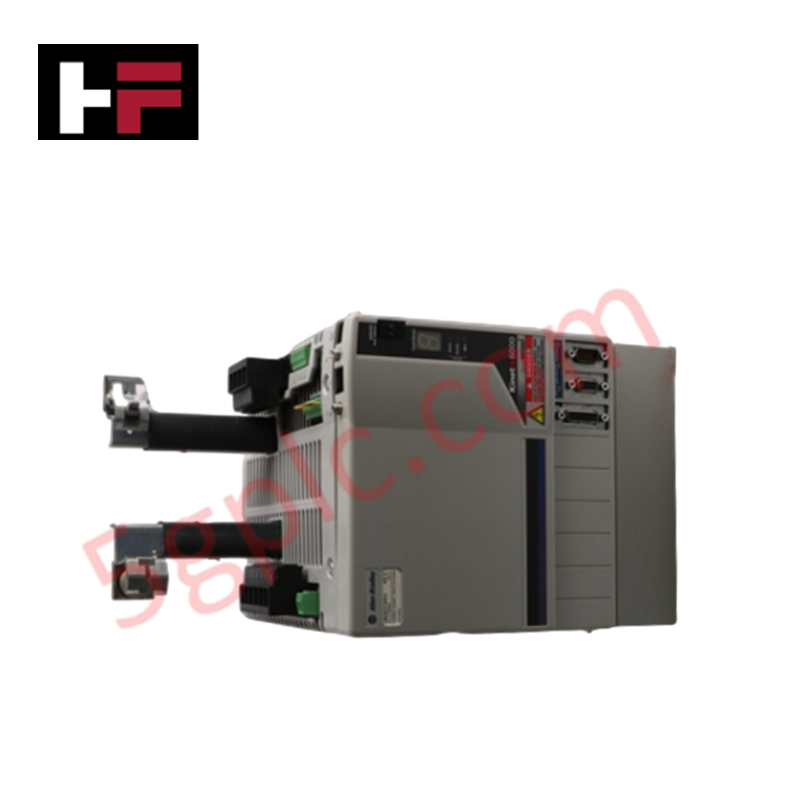

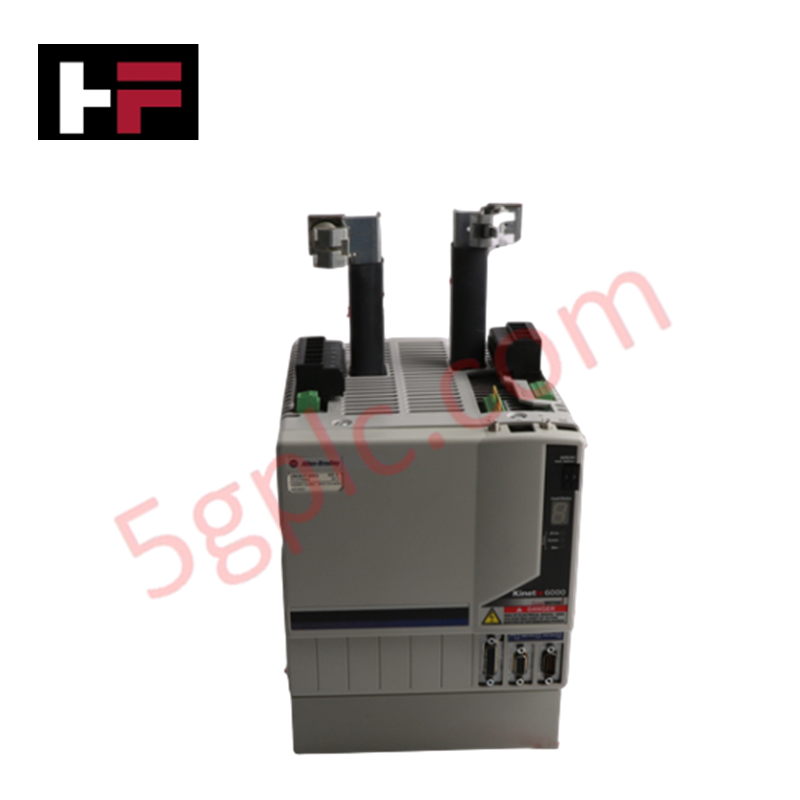

Allen-Bradley 2094-BC07-M05-S berfungsi sebagai Modul Paksi Terpadu (IAM) berprestasi tinggi dalam sistem pemacu servo multi-paksi Kinetix 6000. Direka untuk aplikasi kawalan gerakan yang kompleks, modul ini menggabungkan penukar kuasa dan inverter ke dalam satu unit casis yang padat. Ia menukar kuasa AC 3-fasa input kepada bas DC biasa 650V yang dikawal dengan cekap, yang seterusnya membekalkan kuasa kepada beberapa modul inverter untuk menggerakkan motor servo dengan ketepatan luar biasa. Kami membekalkan item ini sebagai unit 100% Baru, disegel dari kilang.
Spesifikasi Teknikal
| Parameter | Spesifikasi |
|---|---|
| Pengeluar | Allen-Bradley (Rockwell Automation) |
| Barisan Produk | Kinetix 6000 |
| Jenis Produk | Modul Paksi Terpadu (IAM) |
| Voltan Input Nominal | 380 - 480V AC (3-Fasa) |
| Julat Voltan Input | 324 - 528V AC (RMS, 3-Fasa) |
| Kekerapan Input | 47 - 63 Hz |
| Voltan Output Bas DC | 650V DC (Nominal) |
| Input DC Pengikut Bas Biasa | 458 - 747V DC |
| Arus DC Pengikut Bas Biasa | 67.7 Amps |
| Penarafan Kecekapan Maksimum | 97% |
| Arus Litar Pintas | 200,000 Amps Simetri (RMS) |
| Trip Lebih Voltan Bas | 825V DC |
| Trip Kurang Voltan Bas | 275V DC |
| Berat | 20.31 lbs (9.21 kg) |
Kelebihan Kejuruteraan
Reka Bentuk Bas Biasa Berkecekapan Tinggi
2094-BC07-M05-S menggunakan topologi bas DC berkongsi untuk memaksimumkan kecekapan tenaga dalam sistem multi-paksi. Dengan menukar AC 3-fasa kepada bas DC 650V yang stabil, ia membolehkan beberapa paksi berkongsi tenaga brek regeneratif. Apabila satu paksi memperlahankan kelajuan, kuasa yang dijana semula terus disalurkan kembali ke bas untuk mempercepatkan paksi lain, mengurangkan penggunaan tenaga keseluruhan dan penghasilan haba dalam kabinet kawalan.
Penukaran Kuasa dan Perlindungan yang Kukuh
Direka untuk beban industri berat, modul IAM ini mengendalikan julat input AC 324-528V yang luas, menjadikannya sesuai dengan grid kuasa global. Ia dilengkapi dengan peraturan shunt terbina dalam (Shunt Hidup pada 805V DC, Shunt Mati pada 755V DC) untuk membuang tenaga regeneratif berlebihan dengan selamat. Selain itu, penarafan arus litar pintas tinggi sebanyak 200,000 Amps (RMS Simetri) memastikan pemacu tahan terhadap kegagalan elektrik yang teruk tanpa kerosakan besar.
Integrasi Multi-Paksi yang Padat
Modul ini mengurangkan saiz sistem kawalan gerakan yang kompleks dengan ketara. Daripada menggunakan pemacu paksi tunggal berasingan, jurutera boleh memasang beberapa modul inverter bersama penukar IAM ini dalam satu casis Kinetix 6000. Reka bentuk modular ini memudahkan pendawaian, mengurangkan inventori alat ganti, dan memperkemas pemasangan sistem servo berketumpatan tinggi yang digunakan dalam mesin pembungkusan, penukaran, dan pengendalian bahan.
Soalan Lazim
S: Apakah fungsi utama modul 2094-BC07-M05-S?
J: 2094-BC07-M05-S berfungsi sebagai Modul Paksi Terpadu (IAM) yang bertindak sebagai penukar kuasa utama untuk sistem Kinetix 6000. Ia menukar voltan AC 3-fasa kepada bas DC biasa 650V yang dikawal untuk membekalkan kuasa kepada modul inverter tambahan dan motor servo.
S: Apakah keperluan voltan input untuk modul IAM ini?
J: Modul ini memerlukan input AC 3-fasa. Ia beroperasi secara nominal pada 380-480V AC tetapi menyokong julat operasi luas dari 324V AC hingga 528V AC RMS, menyesuaikan dengan pelbagai keadaan bekalan kuasa industri.
S: Bagaimana reka bentuk bas biasa memberi manfaat kepada sistem kawalan gerakan saya?
J: Bas biasa membolehkan beberapa paksi servo berkongsi tenaga. Semasa perlahan, motor bertindak sebagai penjana dan mengembalikan tenaga ke bas DC. Paksi lain boleh segera menggunakan tenaga ini untuk pecutan, yang meningkatkan kecekapan sistem keseluruhan dan mengurangkan keperluan untuk perintang brek luaran yang besar.
S: Apakah voltan output bas DC modul ini?
J: 2094-BC07-M05-S menghasilkan voltan output bas DC nominal sebanyak 650V DC. Bas ini membekalkan bahagian inverter sistem Kinetix 6000 yang mengawal motor servo secara langsung.
