Butiran Produk
Gambaran Produk

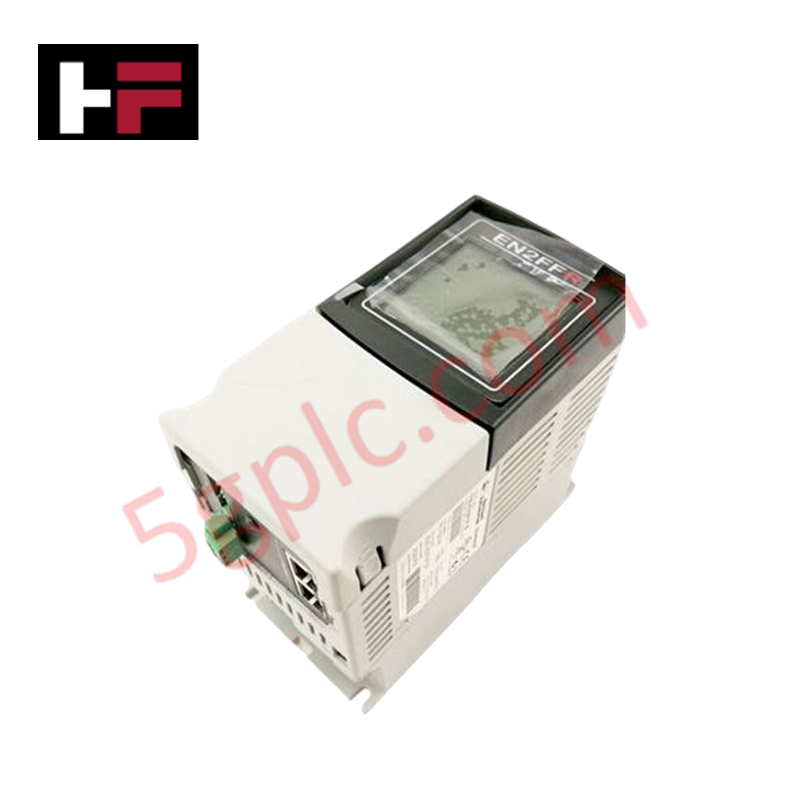

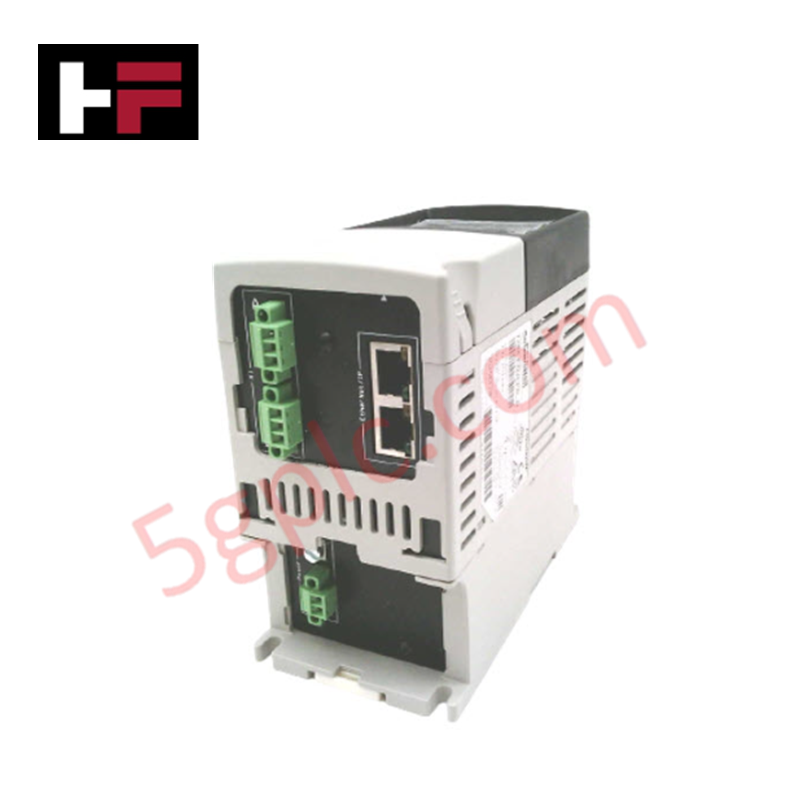

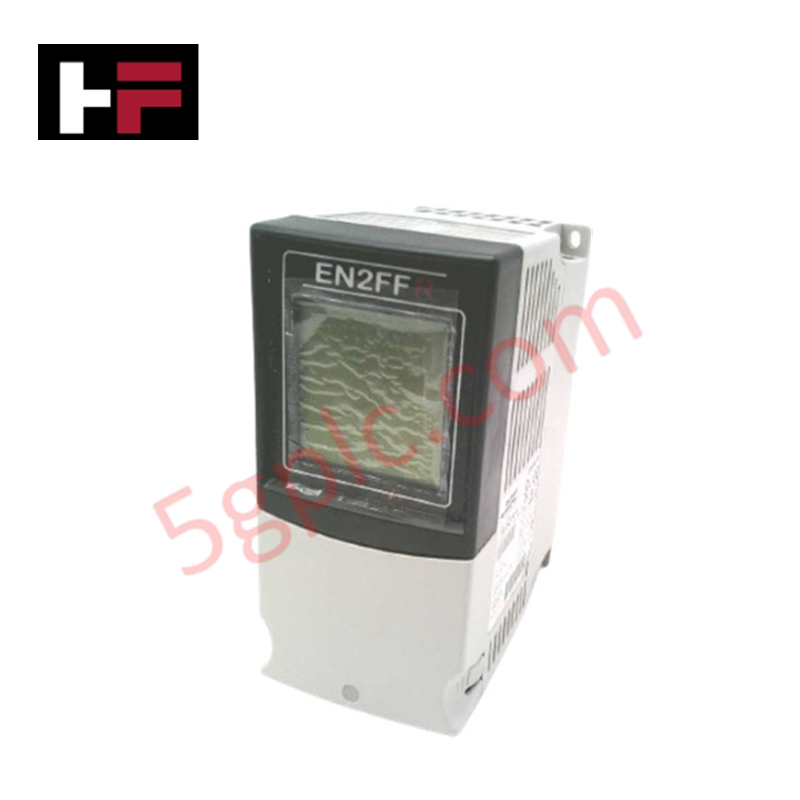

Allen-Bradley 1788-EN2FFR berfungsi sebagai pintu masuk berkeupayaan tinggi yang menghubungkan rangkaian EtherNet/IP berlebihan dengan segmen Foundation Fieldbus H1. Peranti penghubung rangkaian ini dilengkapi dengan dua penyambung RJ45 EtherNet/IP dan dua set terminal media H1, memastikan pertukaran data yang lancar dan tahan ralat antara sistem kawalan moden dan instrumen lapangan. Ia beroperasi dengan bekalan kuasa DC 24-32V dan mempunyai rangka gaya terbuka yang direka untuk pemasangan rel DIN standard. Kami membekalkan item ini sebagai unit 100% Baru, disegel dari kilang.
Spesifikasi Teknikal
| Parameter | Spesifikasi |
|---|---|
| Pengilang | Allen-Bradley (Rockwell Automation) |
| Siri Produk | Peranti Penghubung 1788 |
| Jenis Produk | Modul Penghubung Rangkaian / Penyesuai Telekomunikasi |
| Antara Muka Rangkaian | EtherNet/IP Berlebihan ke Foundation Fieldbus |
| Port EtherNet/IP | 2 x Penyambung RJ45 |
| Terminal Fieldbus | 2 x Set Terminal Media H1 |
| Kuasa Masukan | 24 - 32V DC |
| Jenis Penutup | Gaya Terbuka |
| Kaedah Pemasangan | Dipasang pada Rel DIN |
| Berat | 1.20 lbs (0.54 kg) |
Kelebihan Kejuruteraan
Arkitektur Rangkaian Berlebihan
1788-EN2FFR direka untuk persekitaran automasi proses yang kritikal. Dengan menyokong sambungan EtherNet/IP berlebihan bersama dua terminal media H1, ia menghapuskan titik kegagalan tunggal. Jika kabel rangkaian utama atau suis gagal, modul ini mengekalkan komunikasi tanpa gangguan, memastikan sistem kawalan anda terus memantau dan mengawal peranti lapangan tanpa masa henti yang mahal.
Penghubung Protokol Lancar
Peranti penghubung ini menterjemah trafik EtherNet/IP berkelajuan tinggi ke isyarat Foundation Fieldbus H1 dengan cekap. Ia membolehkan pengawal berasaskan Logix moden berintegrasi dengan mudah bersama instrumen lapangan lama atau khusus (seperti pemancar pintar dan pengawal kedudukan injap) yang menggunakan protokol Foundation Fieldbus, memudahkan seni bina sistem keseluruhan dan mengurangkan keperluan untuk pelbagai pintu masuk berbeza.
Pemasangan Industri Standard
Direka untuk pemasangan pantas dalam kabinet kawalan, modul gaya terbuka ini dipasang terus pada rel DIN standard. Blok terminal yang jelas untuk kuasa 24-32V DC dan media H1 memudahkan pendawaian dan penyelesaian masalah. Jejaknya yang padat 1.20 lbs menjimatkan ruang panel yang berharga sambil memberikan kebolehsuaian telekomunikasi yang kukuh.
Soalan Lazim
S: Protokol rangkaian apa yang disambungkan oleh 1788-EN2FFR?
J: Modul ini berfungsi sebagai jambatan antara rangkaian EtherNet/IP berlebihan (menggunakan dua port RJ45) dan segmen Foundation Fieldbus H1 (menggunakan dua set terminal media H1), membolehkan pertukaran data lancar antara kedua-dua protokol.
S: Apakah keperluan kuasa untuk modul penghubung ini?
J: 1788-EN2FFR memerlukan bekalan kuasa DC antara 24 hingga 32 volt. Pastikan panel kawalan anda menyediakan voltan stabil dalam julat ini untuk operasi optimum.
S: Bagaimana modul ini meningkatkan kebolehpercayaan rangkaian?
J: Ia mempunyai keupayaan berlebihan terbina dalam untuk sambungan EtherNet/IP dan Foundation Fieldbus. Keupayaan laluan berganda ini memastikan komunikasi kekal aktif walaupun satu pautan rangkaian mengalami kerosakan fizikal atau gangguan.
S: Bagaimana 1788-EN2FFR dipasang dalam panel kawalan?
J: Modul ini mempunyai reka bentuk industri gaya terbuka yang dipasang terus pada rel DIN standard, membolehkan pemasangan cepat, pemasangan yang kukuh, dan mudah dikeluarkan untuk penyelenggaraan atau penggantian.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
