Butiran Produk
Gambaran Keseluruhan

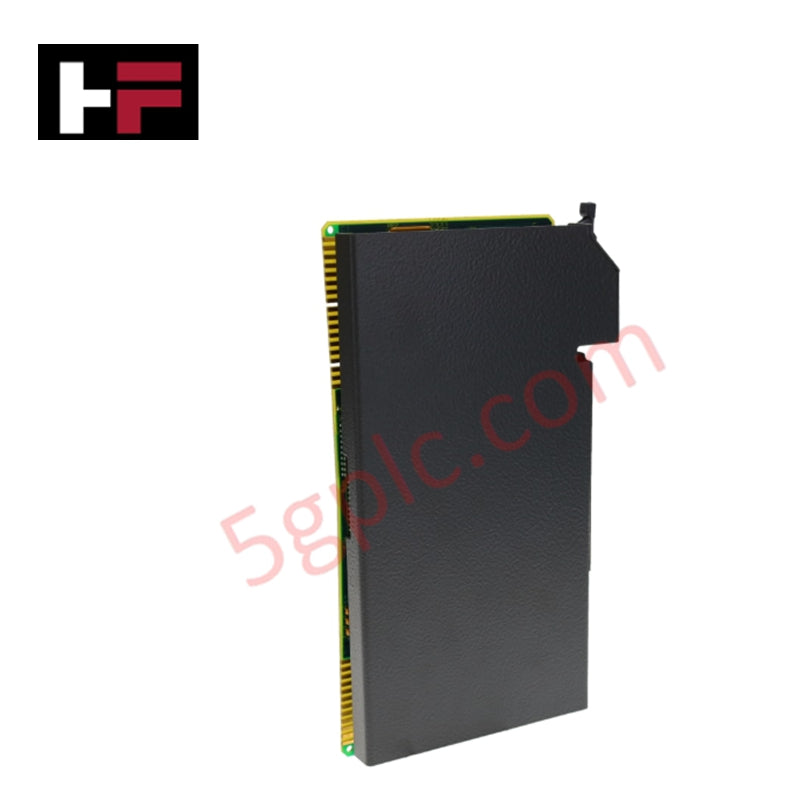

1771-QB (1771-QB) adalah modul kawalan gerakan satu slot khusus yang direka untuk rangka PLC-5® Universal I/O. Ia menyediakan penentuan kedudukan linear tertutup yang tepat dengan berhubung terus dengan penderia ketepatan tinggi. Modul ini direka untuk mengendalikan tugas penentuan kedudukan servo hidraulik atau pneumatik yang kompleks dengan mengira data kedudukan setiap 2 milisaat. Dengan memindahkan pengiraan gerakan yang intensif dari pemproses utama, 1771-QB (1771-QB) memastikan masa tindak balas yang pantas dan prestasi yang pasti untuk mesin perindustrian.
Spesifikasi Teknikal Terperinci
-
Jenis Modul: Kawalan Penentuan Kedudukan Linear
-
Platform Sistem: PLC-5 Universal I/O
-
Kadar Pensampelan: 2 ms setiap tempoh kemas kini paksi
-
Penggunaan Kuasa Belakang: 1.1A biasa / 1.6A maksimum pada 5V DC
-
Penderia Disokong: MTS Temposonics, Balluff BTL, dan Norstat GYRG (Pergeseran Linear)
-
Resolusi Keluaran Analog: 12-bit
-
Keluaran Servo Analog: +/-10V DC (10 mA), +/-20 mA (600 ohm), +/-50 mA (240 ohm), +/-100 mA (240 ohm)
-
Logik Input Diskret: 10-30V DC untuk Logik 1; 0-4V DC untuk Logik 0
-
Arus Input Diskret: 8 mA pada 12V DC; 16 mA pada 24V DC
-
Keluaran Sumber Diskret: Maksimum 100 mA setiap keluaran (keadaan HIDUP)
-
Perlindungan Litar: Fius Normal-Putus 3 Amp, 250V
-
Lengan Pendawaian Diperlukan: 1771-WN atau 1771-WNF (40 terminal)
-
Saiz Wayar Maksimum: 14 AWG berselirat dengan penebat 3/64 inci
-
Berat Fizikal: 6.00 lbs (2.72 kg)
-
Ruang Rangka: 1 Slot
Keupayaan Penentuan Kedudukan dan Sambungan
1771-QB (1771-QB) dibina untuk serbaguna dalam integrasi maklum balas, menyokong pelbagai jenama penderia magnetostriktif. Ia mempunyai input dan output digital tambahan untuk penandaan rumah, had hujung perjalanan, dan isyarat pengaktifan pemacu. Keluaran analog 12-bit beresolusi tinggi membolehkan kawalan injap servo yang sangat lancar. Untuk aplikasi jauh, modul ini serasi dengan pemasangan kabel 1771-PSC, memastikan ketulenan isyarat pada jarak 5.5 kaki antara modul dan antara mukanya.
Soalan Lazim Kejuruteraan
-
Penderia manakah yang serasi dengan 1771-QB? 1771-QB (1771-QB) direka terutamanya untuk berhubung dengan penderia pergeseran linear magnetostriktif (LDT) yang menggunakan isyarat berasaskan denyutan khusus atau isyarat mula/henti, seperti yang daripada MTS Temposonics atau Balluff.
-
Bolehkah modul ini mengawal lebih daripada satu paksi? 1771-QB (1771-QB) adalah modul penentuan kedudukan paksi tunggal. Untuk pergerakan serentak berbilang paksi, beberapa modul mesti dipasang dan diselaraskan melalui belakang rangka PLC-5.
-
Adakah 1771-QB boleh ditukar semasa hidup? Walaupun rangka 1771 adalah kukuh, amalan kejuruteraan standard adalah untuk mematikan kuasa dari rangka I/O sebelum menggantikan 1771-QB (1771-QB) bagi mengelakkan kerosakan pada keluaran servo analog yang sensitif.
