Butiran Produk
Gambaran Produk

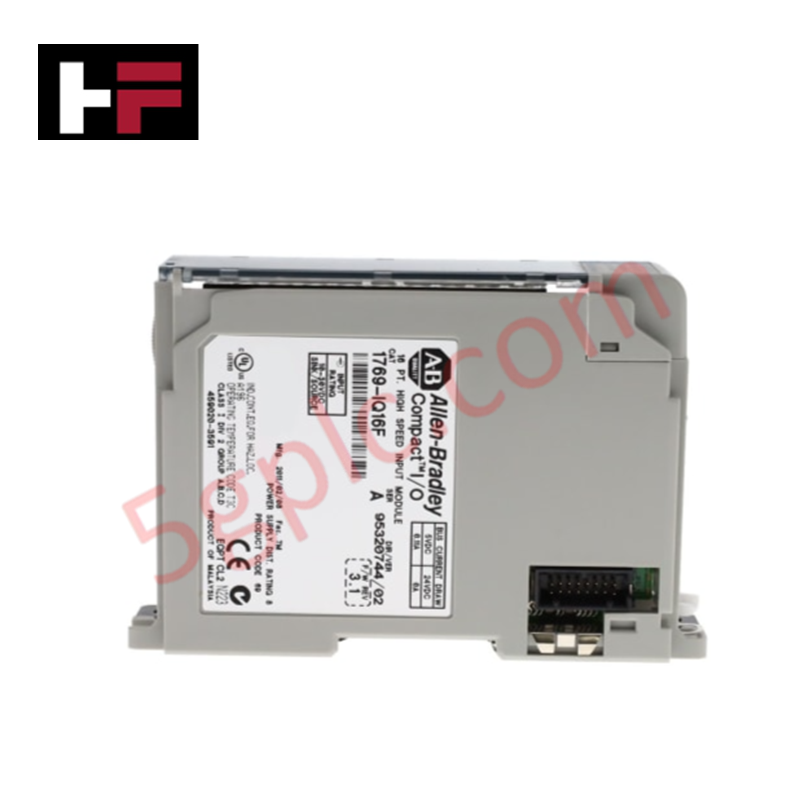

Allen Bradley 1769-IQ16F berfungsi sebagai antara muka input diskret berkelajuan tinggi untuk platform CompactLogix. Modul ini menangkap isyarat digital pantas daripada sensor frekuensi tinggi, pengekod, dan suis yang mungkin terlepas oleh modul input standard. Kami membekalkan unit ini sebagai 100% Stok Asal Baharu, memastikan ketepatan masa dan kelajuan logik yang diperlukan untuk kawalan gerakan canggih dan aplikasi pengiraan berkelajuan tinggi.
Spesifikasi Teknikal
1769-IQ16F menggunakan penapisan canggih dan litar berkelajuan tinggi untuk memproses 16 titik digital bebas.
| Ciri | Spesifikasi |
| Pengilang | Allen Bradley (Rockwell Automation) |
| Jenis Modul | Input DC Digital Berkelajuan Tinggi |
| Bilangan Input | 16 Titik |
| Kategori Voltan | 24V DC Sink/Sumber |
| Julat Voltan Operasi | 10–30V DC / 0–30V AC |
| Siri Perkakasan | Siri A dan B |
| Penarafan Jarak | 8 Modul (Maksimum dari Bekalan Kuasa) |
| Jenis Wayar | Kuprum-90°C (194°F) |
| Saiz Wayar (Padu) | 22–14 AWG |
| Blok Terminal Gantian | 1769-RTBN18 |
| Berat | 0.44 lbs (0.20 kg) |
Kelebihan Kejuruteraan
-
Penangkapan Isyarat Frekuensi Tinggi: Penandaan "F" bermaksud "Pantas." Modul ini menawarkan masa kelewatan input yang jauh lebih singkat berbanding modul DC standard. Keupayaan ini membolehkan pengawal CompactLogix bertindak balas hampir serta-merta terhadap peristiwa pencetus berkelajuan tinggi di lantai kilang.
-
Reka Bentuk Pendawaian Fleksibel: 1769-IQ16F menyokong konfigurasi pendawaian sink dan sumber. Kepelbagaian ini memudahkan integrasi perkakasan dengan membenarkan modul berinteraksi dengan pelbagai jenis sensor (NPN atau PNP) tanpa memerlukan relay perantaraan atau penukar isyarat.
-
Penyelenggaraan Mudah: Blok terminal boleh tanggal 1769-RTBN18 membolehkan juruteknik menggantikan modul tanpa memutuskan wayar lapangan secara individu. Ciri ini mengurangkan Masa Purata untuk Baiki (MTTR) dan mengelakkan kesilapan pendawaian semasa pertukaran perkakasan.
-
Kecekapan Pengagihan Kuasa: Dengan penarafan jarak 8 modul, 1769-IQ16F menawarkan fleksibiliti dalam susun atur rangka. Ia mengekalkan integriti isyarat walaupun diletakkan paling jauh dari bekalan kuasa sistem, asalkan jumlah arus bas kekal dalam had yang ditetapkan.
Soalan Lazim
-
Apakah perbezaan utama antara 1769-IQ16 dan 1769-IQ16F?
1769-IQ16F mempunyai litar berkelajuan tinggi khusus dan masa penapis input yang jauh lebih rendah. Manakala IQ16 standard mengendalikan suis tujuan umum, IQ16F disasarkan untuk aplikasi berkelajuan tinggi seperti pengesanan produk pada penghantar pantas atau antara muka dengan output denyutan frekuensi tinggi.
-
Apakah saiz wayar yang sesuai untuk sambungan lapangan?
Blok terminal 1769-RTBN18 menerima wayar kuprum padu atau berserabut antara 22 dan 14 AWG. Kami mengesyorkan menggunakan wayar kuprum berpenarafan 90°C untuk memastikan kestabilan terma dan integriti sambungan jangka panjang dalam kabinet kawalan.
-
Bolehkah saya menggunakan modul ini dengan isyarat 24V AC?
Boleh. Spesifikasi teknikal menunjukkan penarafan voltan kerja sehingga 30V AC. Walau bagaimanapun, kebanyakan aplikasi berkelajuan tinggi menggunakan 24V DC untuk mengurangkan kelewatan isyarat dan gangguan elektrik.
-
Adakah modul memerlukan bekalan kuasa berasingan?
Modul ini menarik kuasa operasi daripada backplane CompactLogix. Walau bagaimanapun, anda mesti menyediakan sumber kuasa 24V DC luaran untuk menghidupkan sensor sisi lapangan dan litar input yang disambungkan ke 1769-IQ16F.
