Butiran Produk
Gambaran Produk

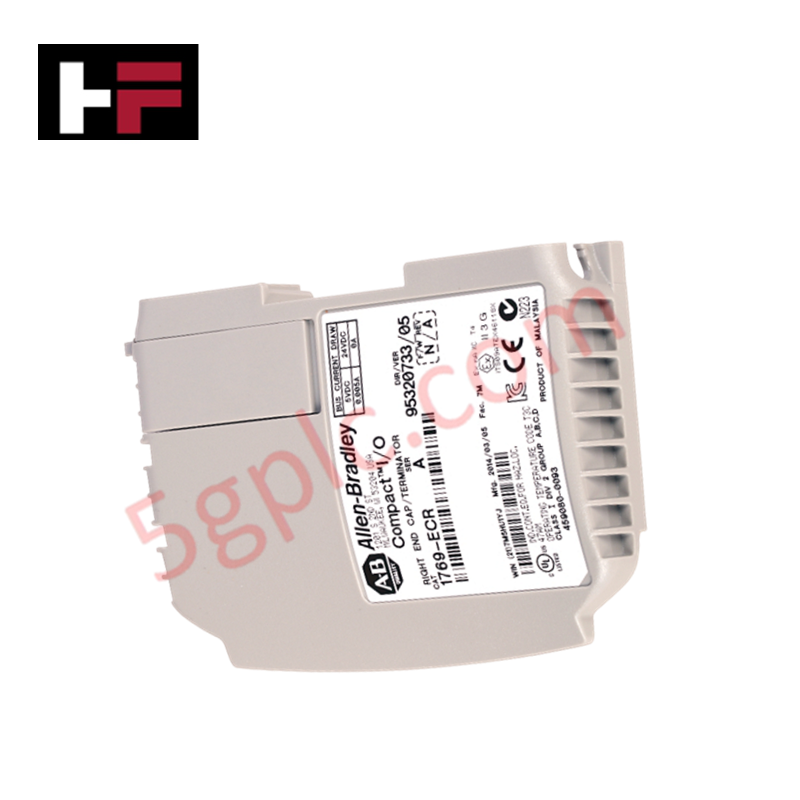

Allen Bradley 1769-ECRK berfungsi sebagai penamat bas wajib untuk mana-mana CompactLogix 1769 pemasangan I/O. Penutup Hujung Kanan ini melengkapkan bas komunikasi dalaman, membolehkan pengawal mengenal pasti hujung rak fizikal dan mengekalkan integriti isyarat di seluruh modul yang disambungkan. Tanpa komponen ini, sistem tidak akan memulakan atau melaksanakan logik. Kami membekalkan unit ini sebagai 100% Baru Asal peralatan kilang, memastikan rak automasi anda berfungsi tanpa ralat komunikasi bas.
Spesifikasi Teknikal
| Ciri | Butiran Spesifikasi |
| Pengilang | Allen Bradley / Rockwell Automation |
| Barisan Produk | 1769 Compact I/O |
| Jenis Komponen | Penutup Hujung Kanan / Penamat Bas |
| Keserasian | Semua Pengawal CompactLogix berasaskan 1769 |
| Perlindungan Persekitaran | Salutan Konformal (versi K) |
| Julat Suhu Operasi | 0°C hingga 60°C (32°F hingga 140°F) |
| Julat Suhu Penyimpanan | -40°C hingga 85°C (-40°F hingga 185°F) |
| Dimensi | 1.7 x 0.9 x 2.0 inci |
| Berat | 0.05 kg (0.11 lbs) |
Kelebihan Kejuruteraan
-
Penamatan Isyarat Bas: 1769-ECRK menamatkan isyarat bas I/O untuk mengelakkan pantulan gelombang. Penamatan pada tahap perkakasan ini memastikan pemproses mengimbas setiap modul dalam rak tempatan dengan tepat, mengelakkan kod "Ralat I/O" berselang yang disebabkan oleh gelung komunikasi terbuka.
-
Salutan Konformal untuk Persekitaran Keras: Akronim "K" menunjukkan modul ini mempunyai salutan konformal yang dipasang kilang. Lapisan pelindung ini melindungi perintang penamatan dalaman daripada kelembapan, semburan garam, dan pencemar atmosfera yang menghakis yang biasa ditemui di loji rawatan air sisa dan pemprosesan kimia.
-
Integrasi Jejak Kosong: Dengan lebar hanya 0.9 inci, penamat ini mengambil ruang yang sangat kecil pada rel DIN. Ia diselit terus ke modul I/O paling kanan, mengunci keseluruhan pemasangan menjadi blok yang kukuh dan tahan getaran.
-
Keandalan Perkakasan Pasif: Sebagai komponen penamatan pasif, 1769-ECRK tidak memerlukan kuasa luaran atau konfigurasi perisian. Setelah dipasang, ia segera menstabilkan impedans papan belakang, menyelesaikan masalah biasa ketidakstabilan bas dalam mesin bergetar tinggi.
Soalan Lazim
-
Mengapa pengawal CompactLogix saya menunjukkan "Ralat Bas" walaupun semua modul disambungkan?
Sistem memerlukan Penutup Hujung Kanan seperti 1769-ECRK untuk melengkapkan litar. Jika anda membiarkan sisi kanan modul I/O terakhir terbuka, bas komunikasi kekal terbuka, dan pengawal akan enggan memasuki mod "Jalankan".
-
Bolehkah saya menggunakan 1769-ECRK dengan pengawal 1769-L32E atau L35E standard?
Boleh. 1769-ECRK serasi dengan semua sistem CompactLogix dan Compact I/O 1769. Ia berfungsi sebagai penamat universal untuk sisi kanan bas pengembangan tanpa mengira model pemproses tertentu.
-
Apa perbezaan antara 1769-ECR dan 1769-ECRK?
1769-ECRK menyediakan penamatan elektrik yang sama tetapi menambah salutan konformal pada papan litar dalaman. Gunakan versi "K" jika kabinet kawalan anda berada dalam persekitaran dengan kelembapan tinggi atau gas yang menghakis.
-
Adakah ini bahagian baru atau terpakai?
Ini adalah bahagian 100% Baru Asal . Kami menghantar setiap 1769-ECRK dalam kotak asal yang disegel kilang Allen Bradley, memastikan pin dan salutan konformal kekal dalam keadaan sempurna dan tidak tercemar.
