Butiran Produk
Gambaran Produk

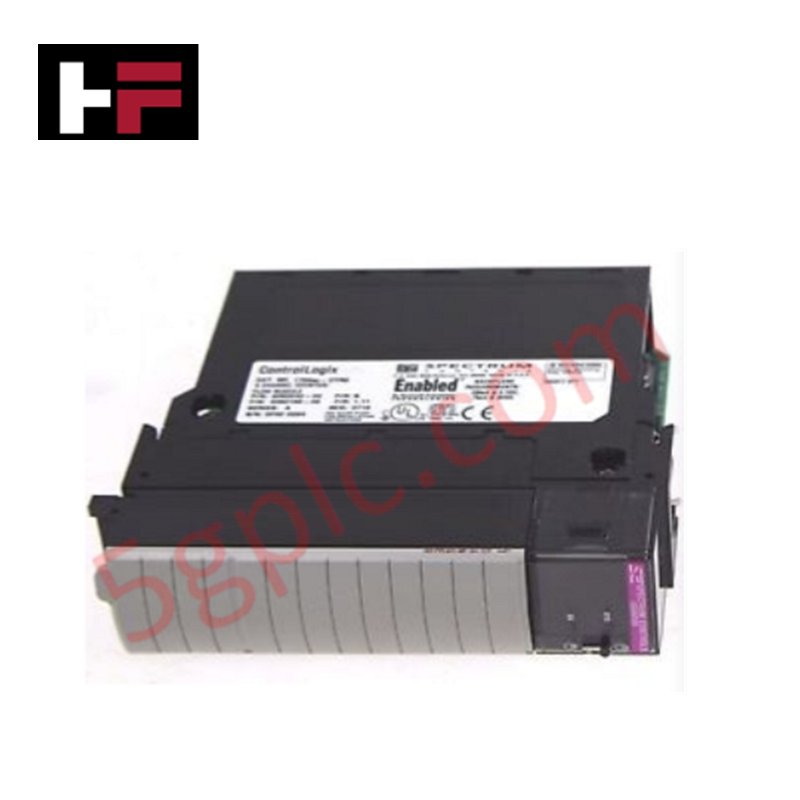

Allen Bradley 1756SC-CTR8 berfungsi sebagai modul kaunter khas berketumpatan tinggi yang direka untuk platform ControlLogix. Modul ini menyediakan 8 saluran bebas tunggal untuk menangkap denyutan berkelajuan tinggi daripada pengekod, meter aliran, dan sensor kehadiran. Dengan memindahkan tugas pengiraan dari CPU utama, ia memastikan pengukuran berketepatan tinggi untuk aplikasi kelajuan, penentuan posisi, dan totalisasi. Kami membekalkan unit ini sebagai 100% Baru Asal peralatan kilang untuk menjamin prestasi dan integriti isyarat yang diperlukan untuk gelung automasi kritikal misi.
Spesifikasi Teknikal
| Ciri | Butiran Spesifikasi |
| Pengilang | Spectrum Controls / Allen Bradley |
| Barisan Produk | ControlLogix Specialty I/O |
| Jenis Modul | Modul Input Kaunter |
| Bilangan Saluran | 8 Saluran Tunggal |
| Kelajuan Kaunter Maksimum | 65 kHz |
| Voltan Pengasingan | 50V (Berkekalan) |
| Arus Backplane (5V) | 150 mA |
| Arus Backplane (24V) | 120 mA |
| Berat | 0.97 lbs (0.44 kg) |
| Platform Operasi | Rangkaian 1756 ControlLogix |
Kelebihan Kejuruteraan
-
Pemprosesan Isyarat Berkelajuan Tinggi: 1756SC-CTR8 mengendalikan frekuensi input sehingga 65kHz. Kelajuan ini membolehkan modul menjejak proses industri yang bergerak pantas dengan tepat, seperti barisan pembotolan berkelajuan tinggi atau pengukuran aliran turbin, di mana kad input digital biasa gagal mendaftar denyutan.
-
Integrasi Berasaskan Rangkaian: Modul ini dipasang terus ke dalam mana-mana rangkaian 1756 ControlLogix standard. Ia menggunakan backplane berkelajuan tinggi untuk berkomunikasi terus dengan pengawal, menghapuskan isu kelewatan yang berkaitan dengan I/O jauh atau peranti pengiraan berhubung siri.
-
Konfigurasi Saluran Bebas: Jurutera boleh mengkonfigurasi setiap 8 saluran secara bebas. Fleksibiliti ini membolehkan penjejakan serentak pelbagai pembolehubah, seperti RPM motor, kiraan produk, dan aliran volumetrik, dalam satu ruang slot.
-
Pengurangan Beban CPU: Pemproses terbina dalam mengendalikan semua pengumpulan denyutan dan pengiraan frekuensi. Pemprosesan tempatan ini membebaskan sumber pengawal Logix utama, membolehkan CPU memberi tumpuan kepada logik tahap tinggi dan tugas komunikasi.
Soalan Lazim
-
Bolehkah 1756SC-CTR8 berinteraksi dengan pengekod TTL 5V?
Boleh. Modul ini menyokong pelbagai tahap isyarat tunggal. Walau bagaimanapun, sentiasa sahkan tetapan ambang voltan khusus dalam konfigurasi modul untuk memastikan kelajuan 65kHz kekal konsisten tanpa kehilangan isyarat.
-
Adakah modul ini memerlukan Blok Terminal Boleh Tanggal (RTB) tertentu?
1756SC-CTR8 biasanya menggunakan blok terminal standard 1756-TBCH (36-pin Cage Clamp) atau 1756-TBS6H (36-pin Spring Clamp). Perlu diingat RTB tidak disertakan bersama modul dan anda perlu membelinya secara berasingan untuk melengkapkan pemasangan.
-
Bagaimana modul mengendalikan kehilangan kuasa?
Modul memindahkan data kiraan terkumpul ke pengawal Logix melalui backplane. Semasa kitaran kuasa, pengawal menyimpan nilai terakhir yang diketahui dalam memori tidak mudah luput (jika diprogram), mengelakkan kehilangan data totalisasi semasa sistem dimulakan semula.
-
Apakah keadaan produk ini?
Kami menjamin 1756SC-CTR8 ini adalah 100% Baru Asal. Ia tiba dalam pembungkusan pengilang asal dengan semua meterai kilang utuh. Kami tidak menyediakan barangan terpakai atau diperbaharui.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
