Butiran Produk
Gambaran Produk

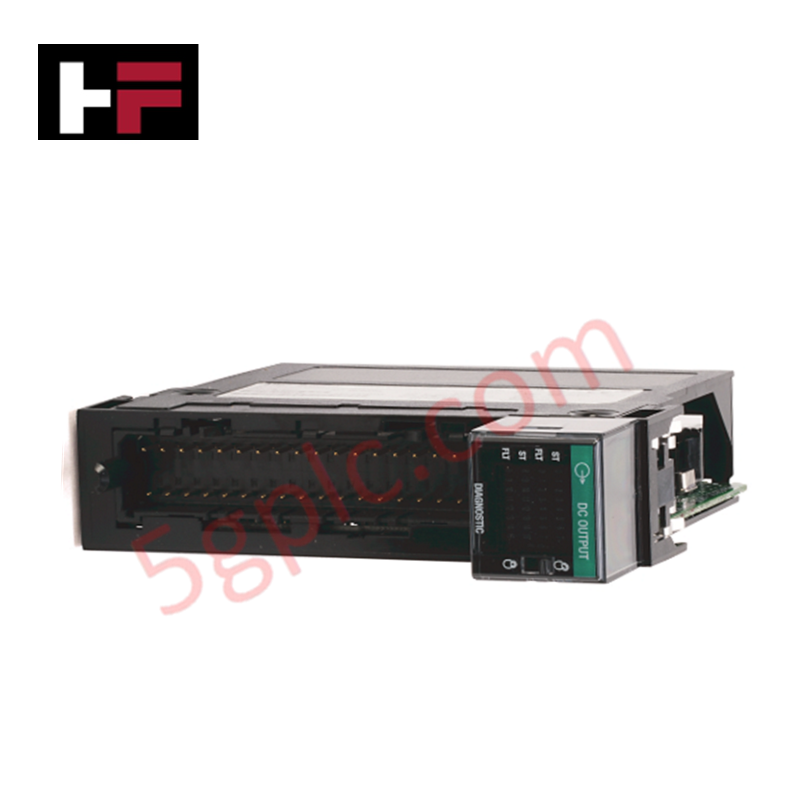

Allen-Bradley 1756-OB16IEF menyediakan suis DC yang tepat dan terlindung untuk sistem automasi ControlLogix. Modul output digital 16-titik ini mempunyai output yang dilindungi secara elektronik, menghapuskan keperluan untuk fius luaran dan memudahkan pendawaian panel. Ia beroperasi dalam julat 10-30V DC dan menyediakan arus 2 Amp per titik pada 30°C. Modul ini berintegrasi dengan lancar dengan perisian RSLogix 5000 atau Studio 5000 untuk diagnostik dan konfigurasi lanjutan. Kami membekalkan item ini sebagai unit 100% Baru, disegel dari kilang.
Perincian Nombor Bahagian
-
1756: Menandakan platform ControlLogix dan jenis rangka.
-
OB: Menunjukkan kategori modul Output.
-
16: Menentukan bilangan titik I/O (16 output).
-
IEF: Menunjukkan set ciri khusus (Output DC dengan fius elektronik).
Spesifikasi Teknikal
| Parameter | Spesifikasi |
|---|---|
| Pengilang | Allen-Bradley (Rockwell Automation) |
| Barisan Produk | ControlLogix |
| Jenis Modul | Output Digital DC |
| Bilangan Titik | 16 Output |
| Voltan Operasi | 10-30V DC |
| Arus per Titik | 2A pada 30°C / 1A pada 60°C |
| Arus per Modul | 8A pada 30°C / 4A pada 60°C |
| Arus Backplane (5V) | 350 mA |
| Arus Backplane (24V) | 3 mA |
| Penyerapan Kuasa | 3.6 Watt (Maks pada 60°C) |
| Voltan Pengasingan | 50 Volt Berterusan |
Kelebihan Kejuruteraan
Fusing Elektronik dan Diagnostik
1756-OB16IEF menggantikan fius mekanikal tradisional dengan fusing elektronik canggih pada setiap titik output. Ciri ini melindungi pendawaian lapangan dan peranti yang disambungkan daripada keadaan arus lebih tanpa memerlukan penggantian fius secara manual. Modul ini menyediakan data diagnostik terperinci kepada pengawal, membolehkan anda mengenal pasti litar pintas atau kesalahan beban lebih dengan segera terus dari HMI atau perisian pengaturcaraan anda.
Pengalihan DC Berketumpatan Tinggi
Modul ini menguruskan 16 output DC bebas dalam satu slot ControlLogix dengan cekap. Setiap titik mengendalikan sehingga 2 Amp pada 30°C, sesuai untuk menggerakkan injap solenoid, lampu penunjuk, dan kontaktor motor kecil. Ketumpatan titik yang tinggi mengurangkan saiz keseluruhan panel kawalan anda dengan meminimumkan bilangan modul I/O yang diperlukan.
Pendawaian dan Pengasingan Fleksibel
Unit ini memerlukan blok terminal boleh tanggal (RTB), serasi dengan model 1756-TBCH dan 1756-TBS6H, untuk pemasangan dan penggantian yang cepat. Dengan voltan pengasingan berterusan 50 Volt, modul ini berkesan memisahkan gangguan bunyi sisi lapangan daripada backplane ControlLogix yang sensitif, memastikan pelaksanaan logik yang stabil dalam persekitaran industri yang bising secara elektrik.
Soalan Lazim
S: Apakah penarafan arus maksimum untuk satu titik output?
J: Setiap titik output boleh mengendalikan maksimum 2 Amp apabila suhu persekitaran adalah 30°C. Jika suhu meningkat ke 60°C, penarafan maksimum per titik dikurangkan kepada 1 Amp untuk memastikan operasi selamat.
S: Adakah modul ini memerlukan fius luaran untuk perlindungan?
J: Tidak. 1756-OB16IEF mempunyai fusing elektronik terbina dalam untuk setiap titik output. Ini menghapuskan kos dan penyelenggaraan yang berkaitan dengan penggantian fius fizikal yang putus dan menyediakan pengesanan kesalahan yang lebih pantas dan tepat.
S: Blok terminal boleh tanggal (RTB) manakah yang serasi dengan modul ini?
J: Modul ini memerlukan blok terminal boleh tanggal berasingan untuk pendawaian lapangan. Ia serasi dengan RTB 1756-TBCH dan 1756-TBS6H. Perlu diingat bahawa RTB biasanya dijual secara berasingan.
S: Julat voltan apakah yang disokong oleh modul output ini?
J: Modul ini beroperasi pada julat voltan DC 10 hingga 30 Volt. Julat luas ini memberikan fleksibiliti apabila mengintegrasi dengan pelbagai litar kawalan industri 12V dan 24V.
