Butiran Produk
Deskripsi Produk

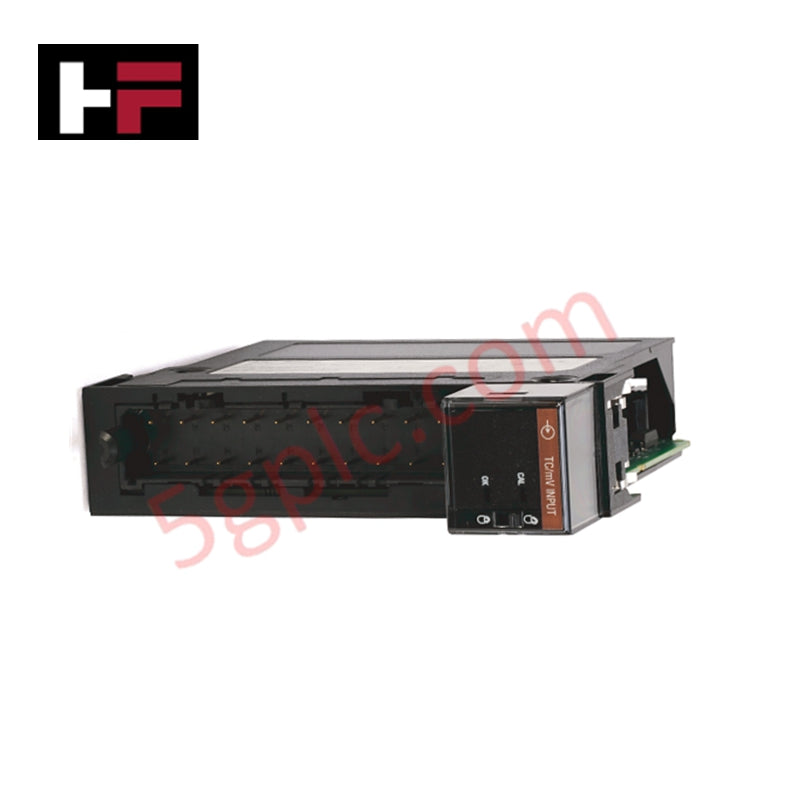

1756-IT6I2 adalah modul input analog berprestasi tinggi yang direka untuk platform ControlLogix, khususnya untuk pengesanan suhu tepat dalam persekitaran industri yang mencabar. Modul yang dipertingkatkan ini mempunyai enam input termokopel yang diasingkan secara bebas, memberikan ketahanan bunyi yang unggul dan mengelakkan gangguan gelung bumi antara saluran. Ia juga termasuk dua sensor Kompensasi Sambungan Sejuk (CJC) terbina dalam untuk memastikan bacaan yang sangat tepat dalam julat suhu persekitaran yang luas.
Dengan seni bina resolusi 16-bit, 1756-IT6I2 (Nombor Bahagian: 1756-IT6I2) menyokong pelbagai jenis sensor dan julat millivolt yang komprehensif. Ia dioptimumkan untuk kelajuan dan fleksibiliti, menawarkan pelbagai format data termasuk titik terapung 32-bit untuk representasi unit kejuruteraan secara langsung. Reka bentuk modul yang kukuh mengambil kuasa dari backplane 1756 dan serasi dengan blok terminal boleh tanggal standard atau spring-clamp untuk pendawaian lapangan yang selamat.
Spesifikasi Teknikal
-
Jenis Modul: Input Termokopel/Millivolt Berasingan
-
Bilangan Saluran: 6 Input Berasingan; 2 titik CJC
-
Termokopel Disokong: Jenis B, C, D, E, J, K, L, N, R, S, T
-
Resolusi: 16-bit (0.7 $\mu$V/bit dalam mod resolusi tinggi)
-
Julat Millivolt: -12 hingga 30 mV atau -12 hingga 78 mV
-
Masa Imbas Modul: 25ms (Millivolt titik terapung); 50ms (Suhu); 10ms (Integer)
-
Arus Backplane (5V DC): 200 mA
-
Arus Backplane (24V DC): 120 mA
-
Penyerapan Kuasa: 4.6 Watt (Maksimum)
-
Format Data: IEEE 32-bit Titik Terapung; Mod Integer (komplemen 2s)
-
RTB Diperlukan: 1756-TBNH atau 1756-TBSH
-
Voltan Pengasingan: Pengasingan saluran-ke-saluran dan saluran-ke-backplane
-
Berat Penghantaran: 0.28 kg (0.63 lbs)
Perbandingan Aplikasi dan Sistem
1756-IT6I2 adalah pilihan utama berbanding modul bukan berasingan standard (seperti 1756-IR6I) untuk aplikasi di mana termokopel dipasang pada struktur logam berbeza dengan potensi elektrik yang berbeza. Pengasingan ini penting untuk mengelakkan gangguan isyarat dalam proses peleburan, rawatan haba, dan pemprosesan kimia. Penamaan "Dipertingkat" mencerminkan kelajuan pemprosesan yang lebih baik dan sokongan jenis termokopel yang lebih luas berbanding modul Logix generasi pertama.
Soalan Lazim Kejuruteraan
Apakah manfaat dua sensor CJC dalam modul ini?
1756-IT6I2 menggunakan dua sensor CJC untuk mengira purata suhu dengan lebih baik di seluruh blok terminal. Ini mengimbangi kecerunan terma yang disebabkan oleh penyerapan haba dalam rangka, memastikan suhu sambungan rujukan dikira dengan tepat untuk semua enam saluran.
Bolehkah saya mencampur jenis termokopel yang berbeza pada modul yang sama?
Boleh. Setiap daripada enam saluran berasingan pada 1756-IT6I2 boleh dikonfigurasikan secara individu dalam perisian Studio 5000 kepada jenis sensor atau julat millivolt tertentu, memberikan fleksibiliti maksimum untuk keperluan proses yang pelbagai.
