Butiran Produk
Gambaran Produk

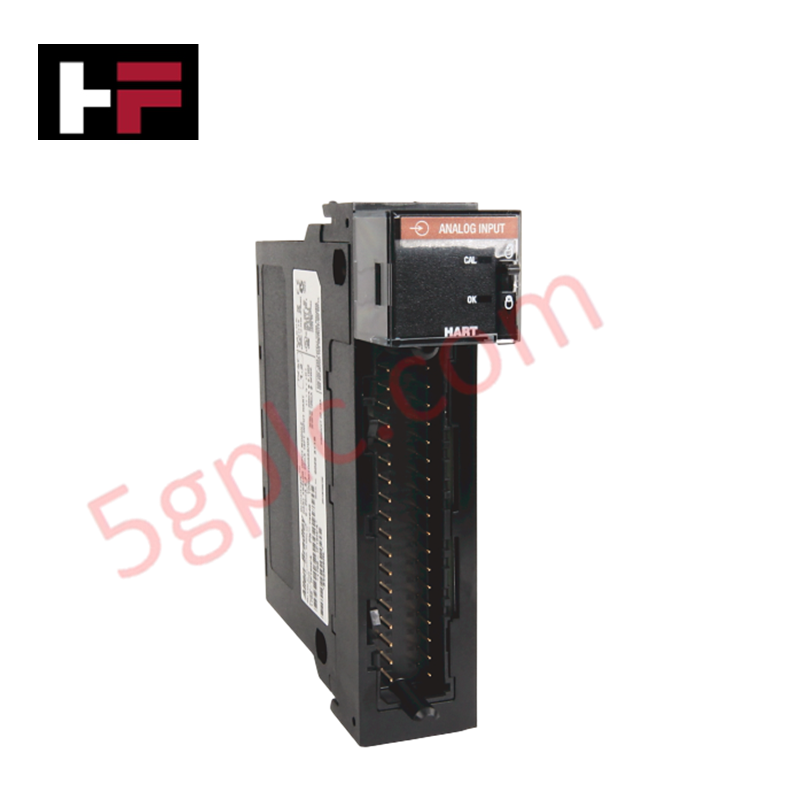

Modul Allen-Bradley 1756-IF16K berfungsi sebagai antara muka analog berketumpatan tinggi untuk platform ControlLogix, direka khusus untuk persekitaran industri yang keras. Versi "K" ini dilengkapi dengan salutan konformal yang diaplikasikan di kilang, melindungi litar dalaman daripada kelembapan, semburan garam, dan bahan kimia pencemar. Ia menyokong sehingga 16 input tunggal atau 8 input berbeza, memberikan fleksibiliti untuk memantau pelbagai sensor dari pemancar tekanan hingga pengukur aliran. Kami membekalkan modul ini sebagai 100% Baru dan Asli, memastikan sistem kawalan anda mengekalkan integriti isyarat maksimum dan ketahanan dalam suasana yang mencabar.
Spesifikasi Teknikal
1756-IF16K menukar isyarat analog berketepatan tinggi kepada data digital menggunakan seni bina kuasa rendah yang mengurangkan pembentukan haba dalam rangka.
-
Pengilang: Allen-Bradley / Rockwell Automation
-
Barisan Produk: ControlLogix
-
Jenis Modul: Modul Input Analog (Tidak Terasing)
-
Saluran Input: 16 Tunggal, 8 Berbeza, atau 4 Berbeza Kelajuan Tinggi
-
Julat Voltan: ±10.25V, 0–5.125V, 0–10.25V
-
Julat Arus: 0–20 mA / 4–20 mA (melalui penskalaan)
-
Perlindungan Persekitaran: Salutan Konformal (versi K)
-
Arus Backplane: 150 mA @ 5.1V DC; 65 mA @ 24V DC
-
Penyerapan Kuasa: 2.3 Watt (mod Voltan); 3.9 Watt (mod Arus)
-
Blok Terminal Boleh Tanggal (RTB): 1756-TBCH atau 1756-TBS6H
-
Berat: 0.50 lbs (0.23 kg)
Kelebihan Kejuruteraan
-
Ketahanan Persekitaran Keras: Salutan konformal melindungi PCB daripada habuk konduktif dan gas menghakis. Ini menghalang "hakisan merayap" dan pertumbuhan dendritik, yang sering menyebabkan kegagalan modul pramatang di loji rawatan air sisa atau pemprosesan kimia.
-
Konfigurasi Saluran Fleksibel: Jurutera boleh mengkonfigurasi modul melalui perisian untuk mengendalikan input tunggal bagi pendawaian berketumpatan tinggi atau input berbeza untuk menghapuskan bunyi mod biasa. Penyertaan empat saluran berbeza kelajuan tinggi membolehkan pensampelan isyarat ultra-pantas untuk aplikasi tindak balas pantas.
-
Pemprosesan Isyarat Terpadu: Penapisan digital terbina dalam menekan bunyi elektrik dan gangguan 50/60 Hz. Ciri ini memastikan pemproses menerima data yang stabil dan tepat tanpa memerlukan algoritma pelicinan kompleks dalam logik tangga PLC.
-
Pengurusan Terma Berkesan: Modul hanya menggunakan 2.3 Watt dalam mod voltan. Penyerapan haba yang rendah ini membolehkan pemasangan modul I/O yang lebih rapat dalam rak ControlLogix tanpa melebihi had suhu persekitaran sistem.
Soalan Lazim
-
Apakah faedah utama akhiran "K" dalam nombor bahagian?
"K" menunjukkan modul ini mempunyai salutan konformal. Lapisan pelindung ini memberikan pertahanan penting terhadap kelembapan dan bahan kimia udara, menjadikannya pilihan utama untuk industri minyak dan gas, kilang kertas, dan persekitaran industri agresif lain.
-
Blok Terminal Boleh Tanggal (RTB) manakah yang sesuai untuk 1756-IF16K?
Anda mesti menggunakan blok terminal 36-pin 1756-TBCH (penjepit sangkar) atau 1756-TBS6H (penjepit spring). Perlu diingat RTB ini dijual secara berasingan dan tidak disertakan bersama modul.
-
Adakah modul ini menyokong isyarat arus (mA)?
Ya. Walaupun modul membaca voltan secara asli, anda boleh mengukur isyarat arus dengan menggunakan perintang luaran berketepatan (biasanya 249 ohm) atau dengan memilih mod arus dalam konfigurasi perisian untuk mengaktifkan shunt dalaman.
-
Bagaimana saya menyelesaikan masalah ketidakpadanan isyarat?
Sahkan konfigurasi pendawaian (tunggal vs. berbeza) dalam sifat modul Studio 5000. Pastikan modul versi "K" diasingkan dengan betul melalui backplane rangka untuk memaksimumkan keberkesanan penapisan bunyi terbina dalam.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
