Butiran Produk
Gambaran Produk

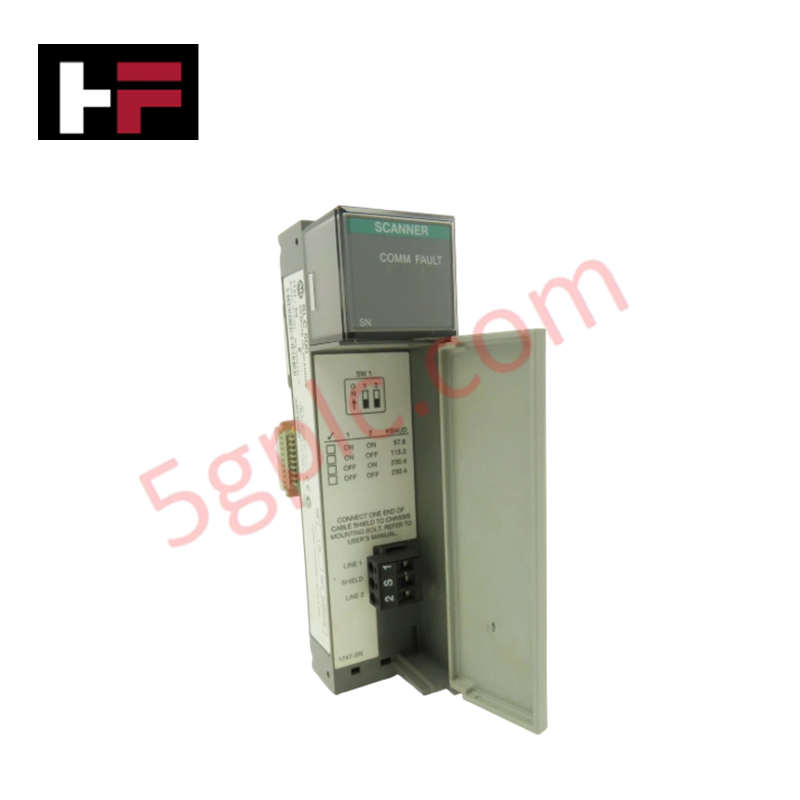

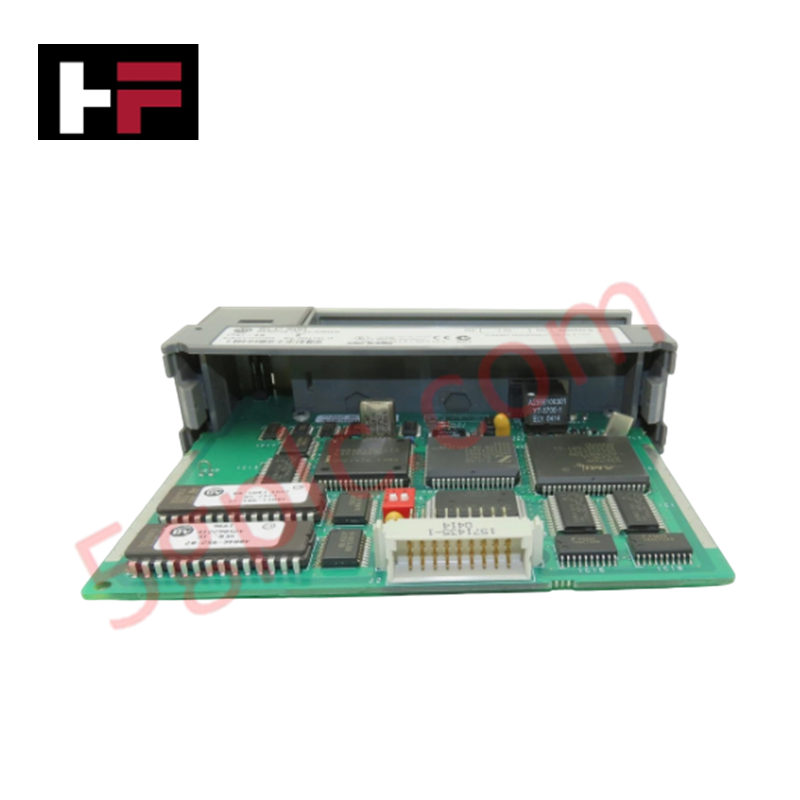

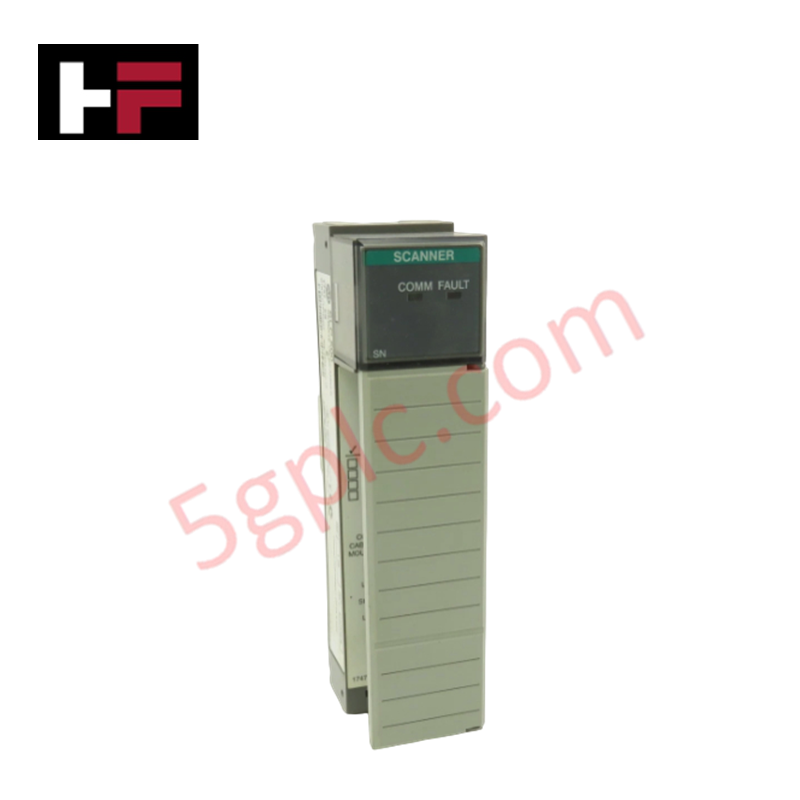

1746-SN berfungsi sebagai modul Pengimbas Remote I/O (RIO) berprestasi tinggi untuk platform Allen-Bradley SLC 500. Modul ini membolehkan pemproses SLC 5/01, 5/02, 5/03, 5/04, dan 5/05 berkomunikasi dengan peranti I/O teragih melalui pautan RIO. Ia berfungsi sebagai sub-pengimbas, mengurus pertukaran data antara pemproses tempatan dan rak jauh, penyesuai khusus, atau antara muka operator. Kami menyediakan unit ini sebagai 100% Baru dan asli dari kilang, memastikan keserasian penuh dengan seni bina kawalan warisan anda dan menyediakan kadar pemindahan data berkelajuan tinggi yang diperlukan untuk barisan pengeluaran yang dimodenkan.
Spesifikasi Teknikal
1746-SN menggunakan reka bentuk kompak berasaskan rangka untuk menyampaikan komunikasi deterministik merentasi rangkaian industri.
| Ciri | Spesifikasi |
| Jenis Modul | Pengimbas Remote I/O (RIO) |
| Keserasian | Pengawal Siri SLC 500 |
| Kapasiti Memori | Memori Pengembangan Tambahan 32 KB |
| Kadar Data | Sehingga 64 Kbit/saat |
| Arus Backplane (5V DC) | 0.25 A (Tipikal) |
| Suhu Operasi | 0°C hingga 60°C (32°F hingga 140°F) |
| Format Pemasangan | Plug-in Rangka SLC 500 |
| Dimensi (TxLxD) | 118 x 118 x 35 mm (4.65 x 4.65 x 1.38 in.) |
| Berat | 0.15 kg (0.33 lbs) |
Kelebihan Kejuruteraan
-
Rangkaian Jauh Deterministik: 1746-SN mengurus rak I/O teragih pada jarak yang jauh melebihi had backplane standard. Ia menyelaraskan data merentasi pautan RIO, memastikan input dan output kritikal masa sampai ke pemproses dalam jangka imbasan yang boleh diramalkan.
-
Pengurangan Beban Memori: Memori pengembangan 32 KB yang terintegrasi memindahkan jadual data berkaitan komunikasi dari pemproses utama. Seni bina ini membolehkan CPU SLC memberi lebih banyak sumber untuk pelaksanaan logik kompleks dan arahan matematik.
-
Integrasi Rangkaian Lancar: Modul ini dipasang terus ke mana-mana slot I/O yang tersedia dalam rangka 1746. Ia menarik kuasa terus dari backplane, menghapuskan keperluan bekalan kuasa luaran atau pendawaian medan 24V DC yang rumit untuk logik komunikasi.
-
Ketahanan Termal Tahan Lasak: Direka untuk persekitaran industri yang keras, modul ini mengekalkan operasi berterusan pada suhu sehingga 60°C (140°F). Litar dalaman yang kukuh menahan gangguan elektrik dan bunyi yang biasa dalam pusat kawalan motor dan panel voltan tinggi.
Soalan Lazim
-
Adakah 1746-SN memerlukan perisian khas untuk konfigurasi?
Anda mengkonfigurasi 1746-SN menggunakan perisian RSLogix 500 standard. Modul ini muncul dalam pokok konfigurasi I/O, membolehkan anda memetakan rak jauh dan jadual data fail G terus ke memori pemproses SLC.
-
Bolehkah saya menggunakan beberapa modul 1746-SN dalam satu rangka?
Boleh. Bergantung pada kapasiti bekalan kuasa rangka SLC 1746 anda dan had penentuan alamat pemproses, anda boleh memasang beberapa pengimbas untuk mengurus pautan RIO berasingan, secara berkesan memperluaskan jumlah I/O anda.
-
Bagaimana saya mengatasi kegagalan komunikasi pada pautan RIO?
1746-SN menyediakan LED diagnostik pada panel hadapan. Lampu hijau menyala stabil menunjukkan komunikasi aktif, manakala lampu berkelip atau merah menandakan ralat pautan atau kerosakan perkakasan. Sentiasa periksa perintang penamat 150 ohm di kedua-dua hujung kabel "hos biru" untuk memastikan integriti isyarat.
-
Adakah unit ini adalah unit terpakai atau diperbaharui?
Tidak. Kami menjamin 1746-SN ini adalah 100% Baru dalam pembungkusan asal kilang. Ini memastikan unit ini tidak pernah mengalami tekanan terma atau kehausan elektrik yang biasa pada komponen "lebih stok" atau terpakai.
