Butiran Produk

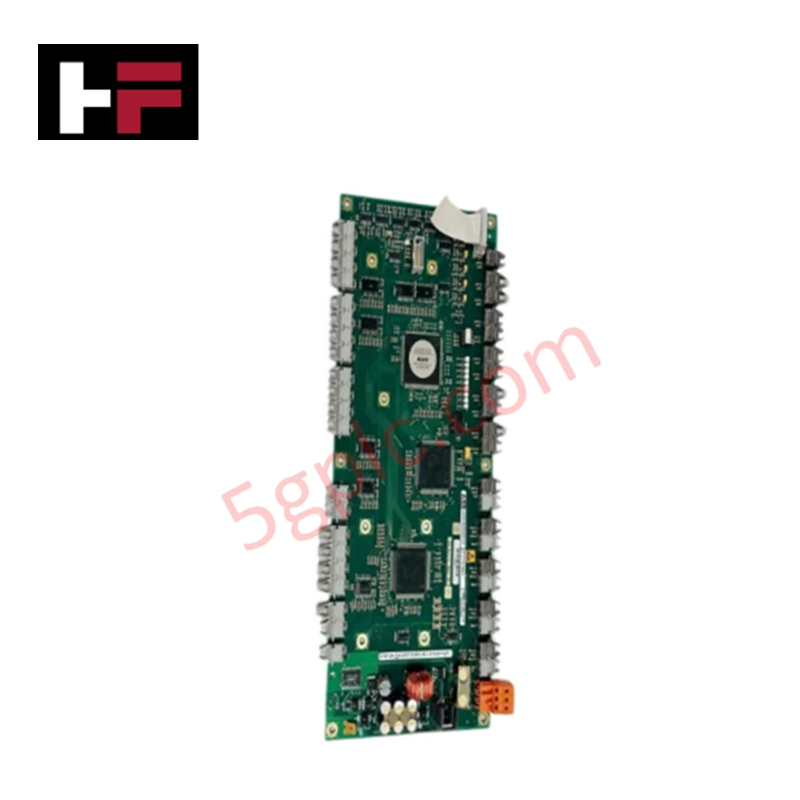

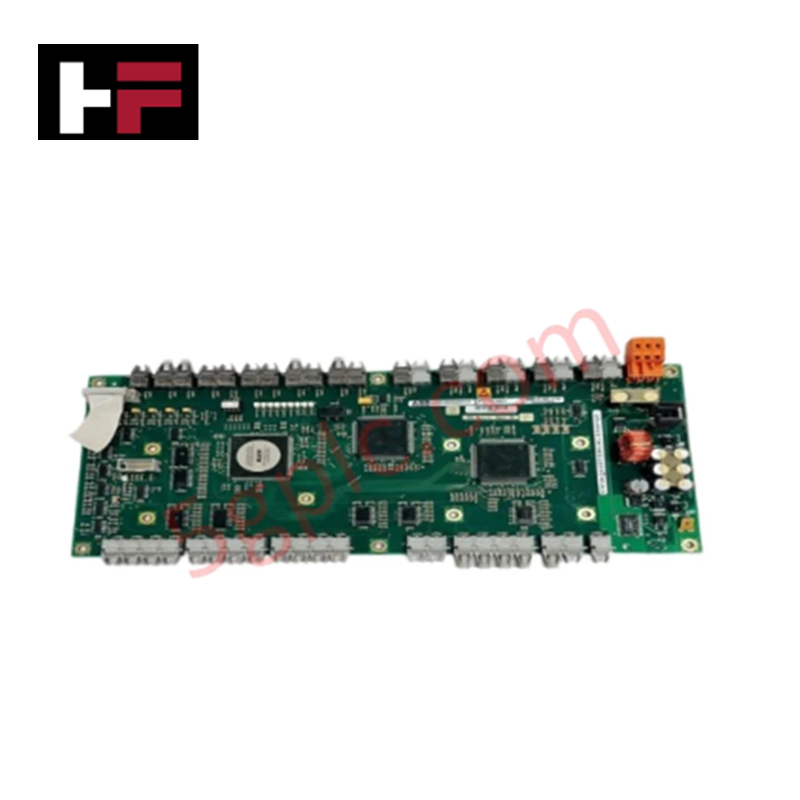

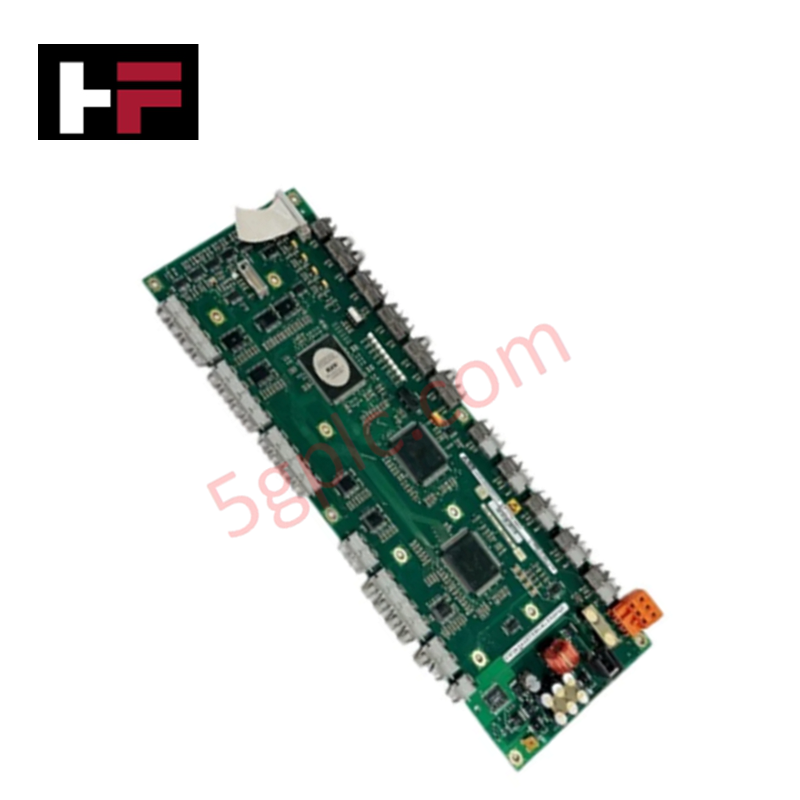

ABB UFC718AE101 HIEE300936R0101, juga dikatalogkan sebagai Papan Antara Litar Utama UFC718AE101, berfungsi sebagai komponen perkakasan khusus untuk penyediaan isyarat dan pelaksanaan antara muka sistem dalam platform pemacu AC ABB. Ia menyediakan pemprosesan isyarat fizikal langsung antara litar kuasa dan pengawal sistem, menterjemahkan kuasa input 24 VDC kepada isyarat kawalan output 0-10 VDC sambil memacu arus beban maksimum sehingga 1 A. Dilengkapi dengan antara muka Modbus RTU terbina dalam, papan ini beroperasi dalam julat suhu persekitaran -40 darjah C hingga 70 darjah C di bawah penarafan penutup IP20.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | UFC718AE101 HIEE300936R0101 |
| Model Asas | UFC718AE101 |
| Jenama | ABB |
| Asal | Switzerland |
| Berat | 0.2 kg |
| Dimensi | 45.7 x 5.1 x 12.7 cm |
| Suhu Operasi | -40 darjah C hingga 70 darjah C |
| Penggunaan Kuasa | 24 W (24 VDC pada beban maksimum 1 A) |
| Voltan Input | 24 VDC |
| Voltan Output | 0-10 VDC |
| Arus Beban Maksimum | 1 A |
| Antara Muka Komunikasi | Modbus RTU |
| Kelas Perlindungan | IP20 |
Kelajuan Komunikasi Bas Backplane dan Keserasian Flash Firmware
Reka bentuk papan mengoptimumkan kelajuan komunikasi bas backplane merentasi bas dalaman pemacu untuk mengekalkan pertukaran data masa nyata dengan unit kawalan pusat. Tumpukan protokol serial berkelajuan tinggi melaksanakan pengendalian bingkai Modbus RTU tanpa memperkenalkan kelewatan penghantaran, mengekalkan kestabilan kitaran di bawah penskalaan ketumpatan I/O yang tinggi. Keserasian flash firmware terbina memastikan pelaksanaan parameter diselaraskan semasa urutan kuasa pemacu dan mengekalkan parameter keadaan kawalan semasa sistem dihidupkan semula.
Soalan Lazim
S: Apakah keperluan penebatan untuk bas komunikasi Modbus RTU?
J: Rangkaian Modbus RTU memerlukan kabel pasangan terlilit bertutup. Konduktor penebat mesti dihubungkan ke bumi pada satu titik sahaja ke terminal bumi utama penutup untuk menghapuskan gelung bumi dan mengelakkan gangguan isyarat.
S: Bagaimana isyarat output 0-10 VDC dilindungi daripada keadaan beban berlebihan?
J: Saluran output dinilai untuk arus beban maksimum 1 A. Reka bentuk litar termasuk ciri had arus untuk melindungi papan semasa kesalahan pendawaian luaran atau ketidakpadanan impedans.
Garis Panduan Pemasangan Lapangan
- Pastikan semua sumber kuasa pemacu AC utama dan bekalan 24 VDC tambahan dimatikan sepenuhnya sebelum memasang atau menyelenggara papan antara muka.
- Pasang papan di dalam penutup yang berpenarafan IP54 atau lebih tinggi jika beroperasi dalam persekitaran yang terdedah kepada kelembapan, habuk konduktif, atau gas kakisan, kerana unit ini mempunyai penarafan IP20 sendiri.
- Sahkan laluan kabel isyarat mengekalkan jarak minimum 200 mm dari wayar motor AC voltan tinggi dan kabel kuasa untuk mengelakkan kopling elektromagnetik.
- Ketatkan semua perkakasan pemasangan untuk menjamin laluan pembumian casis melalui pemegang papan fizikal.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
