Butiran Produk

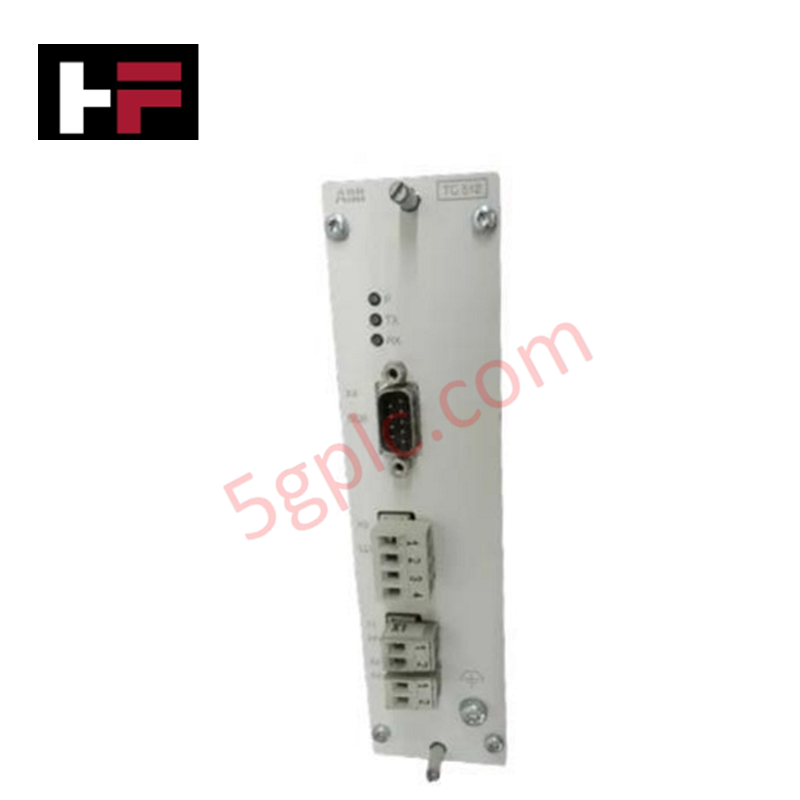

ABB TC512 3BSE006383R1, yang turut dikatalogkan sebagai Modul Komunikasi TC512, berfungsi sebagai komponen perkakasan khusus untuk penghantaran data pasangan terpiuh RS485 dan penukaran isyarat dalam platform ABB MasterPiece dan Advant OCS.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | TC512 3BSE006383R1 |
| Jenama | ABB |
| Asal | Sweden |
| Berat | 0.70 kg |
| Dimensi | Saiz Modul Rak Advant Standard |
| Suhu Operasi | 0 hingga 55 darjah C |
| Penggunaan Kuasa | Dikuasakan oleh Gelung 24 VDC / Bas Plat Belakang |
| Jenis Antara Muka | Pasangan Terpiuh Berbeza RS485 |
| Topologi Penghantaran | Bas Titik ke Titik / Berbilang Titik |
| Pengasingan | Pengasingan Galvanik Pengubah / Optogandingan |
Integrasi Rangkaian Tentu dan Penskalaan Ketumpatan I/O
Modul komunikasi TC512 menukar logik bas pemproses bersiri kepada isyarat fizikal RS485 berbeza untuk mengekalkan pertukaran data jarak jauh yang boleh dipercayai merentasi rangkaian tentu Profinet dan EtherNet/IP. Pemacu talian perkakasan terbina dalam mengekalkan kelajuan komunikasi bas plat belakang yang tinggi sambil mencegah ketidakpadanan impedans dan gandingan hingar di sepanjang segmen pasangan terpiuh. Kejuruteraan pemasangan rak yang kompak menyokong penskalaan ketumpatan I/O yang fleksibel, manakala logik but terbina dalam menjamin keserasian penuh denyar perisian tegar semasa pelaksanaan imbasan pengawal induk.
Soalan Lazim
S: Adakah modem TC512 menyokong pemasangan semasa hidup ke dalam plat belakang rak pengawal yang sedang bertenaga?
J: Tidak, menanggalkan atau memasukkan modul semasa bekalan kuasa plat belakang aktif boleh menyebabkan transien elektrik dan merosakkan trafik bas bersiri. Matikan kuasa segmen rak sebelum penggantian.
S: Bagaimanakah pantulan isyarat diminimumkan pada segmen bersiri RS485 yang disambungkan kepada TC512?
J: Perintang penamatan talian luaran (biasanya 120 ohm) mesti dipasang merentasi pasangan isyarat berbeza pada kedua-dua hujung fizikal segmen rangkaian RS485.
S: Apakah fungsi pengadang pengasingan galvanik dalaman?
J: Peringkat pengasingan galvanik mengasingkan logik plat belakang daripada perbezaan keupayaan bumi dan voltan lonjakan teraruh yang terdapat pada kabel pasangan terpiuh yang disalurkan di lapangan.
Garis Panduan Pemasangan Lapangan
- Putuskan kuasa sistem plat belakang dan gelung komunikasi lapangan sebelum memasukkan atau menanggalkan modul TC512.
- Kemaskan semua wayar isyarat pasangan terpiuh pada penyambung terminal skru menggunakan kabel berperisai dengan wayar saliran perisai disambungkan ke satu titik bumi.
- Pastikan panjang kabel bas RS485 kekal dalam jarak kadar baud yang ditetapkan bagi mengelakkan kerosakan paket.
- Ketatkan skru penahan rak untuk memastikan sentuhan pembumian casis dan penjajaran mekanikal yang betul dengan plat belakang bas.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
