Butiran Produk

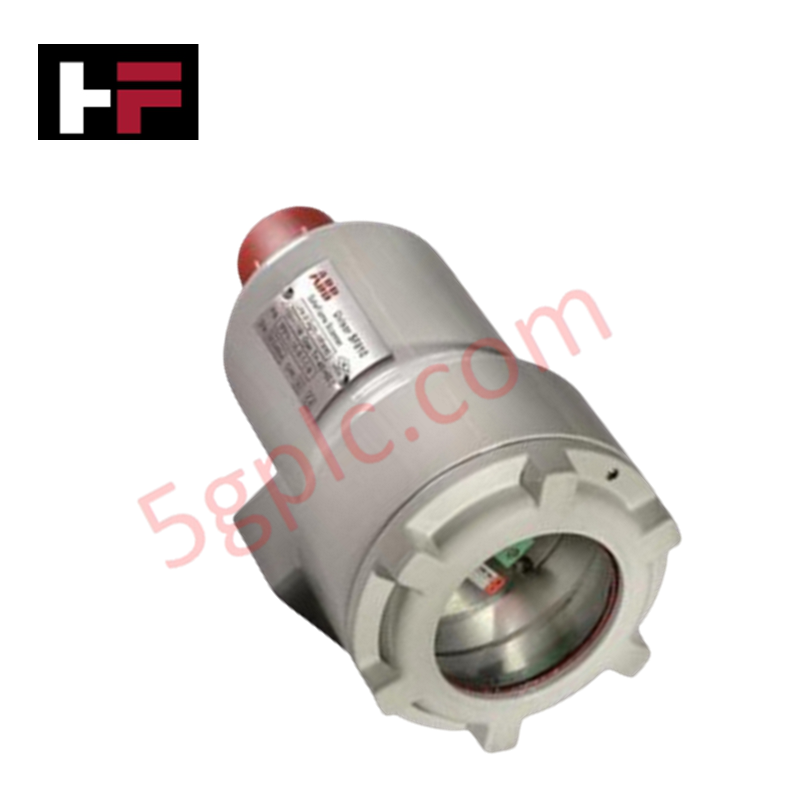

ABB SF810-FOC-PYRO-TL, yang turut dikatalogkan sebagai Pengimbas Nyalaan SF810, berfungsi sebagai komponen perkakasan khusus untuk pengesanan isyarat nyalaan optik dan pembezaan spektrum dalam seni bina pemantauan pembakaran ABB.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | SF810-FOC-PYRO-TL |
| Jenama | ABB |
| Asal | Sweden |
| Berat | 1.00 kg |
| Dimensi | 175 mm x 138 mm x 257 mm |
| Suhu Operasi | -20 hingga 70 darjah C |
| Penggunaan Kuasa | 24 VDC nominal |
| Teknologi Pengesanan | Pirometer Optik / Gandingan Gentian Optik |
| Kadar Perlindungan Kepungan | Perumah Tugas Berat Industri |
| Output Isyarat | Output Frekuensi / Keamatan Nyalaan Analog |
Integrasi Rangkaian Deterministik dan Penskalaan Ketumpatan I/O
Pengimbas SF810-FOC-PYRO-TL menghantar nilai keamatan pembakaran masa nyata ke rak sistem pematian keselamatan berpusat, sambil mengekalkan kelajuan komunikasi bas satah belakang yang tinggi merentasi rangkaian deterministik Profinet dan EtherNet/IP. Litar pemprosesan isyarat mengekalkan algoritma penapisan dinamik untuk menapis sinaran latar belakang tanpa melengahkan tindak balas urutan pencetus. Geometri pemasangan yang kompak menyokong penskalaan ketumpatan I/O kabinet maksimum semasa integrasi lapangan berbilang pembakar, manakala elektronik modular memastikan keserasian penuh flash perisian tegar merentasi modul sistem pengurusan pembakar utama.
Soalan Lazim
S: Bolehkah kepala optik SF810-FOC-PYRO-TL ditanggalkan atau diservis semasa gelung kawalan pusat sedang aktif?
J: Elektronik penderiaan boleh diputuskan sambungannya, dengan syarat gelung injap tutup keselamatan bahan api pembakar yang berkaitan diletakkan dalam keadaan pintasan atau luar talian yang selamat.
S: Bagaimanakah gandingan gentian optik meningkatkan integriti isyarat dalam persekitaran pembakaran yang mencabar?
J: Saluran gentian optik mengasingkan kepala penderia optik utama daripada pengaliran haba secara langsung, sekali gus membolehkan penghantaran cahaya yang tepat ke unit pemprosesan jauh tanpa hanyutan terma.
S: Apakah prosedur pembumian yang menghalang gangguan hingar elektrik pada output isyarat keamatan nyalaan?
J: Sarung gentian optik dan konduktor bumi penderia mesti disambungkan terus ke titik bumi berfungsi panel setempat menggunakan jalur kuprum yang pendek dan berimpedans rendah.
Garis Panduan Pemasangan Lapangan
- Sahkan bahawa sumber kuasa pembakar dan saluran bekalan bahan api telah diasingkan sebelum pemasangan mekanikal.
- Pasang pemasangan penjajaran pengimbas dengan kukuh pada tiub penglihatan untuk menjajarkan paksi optik dengan zon nyalaan sasaran.
- Pastikan kabel gentian optik mengekalkan jejari lenturan minimum 100 mm bagi mengelakkan pengecilan isyarat atau keretakan dalaman gentian.
- Ketatkan pengedap gland kabel untuk mengekalkan perlindungan kemasukan terhadap habuk persekitaran, kelembapan dan tekanan udara pembakaran.
