Butiran Produk

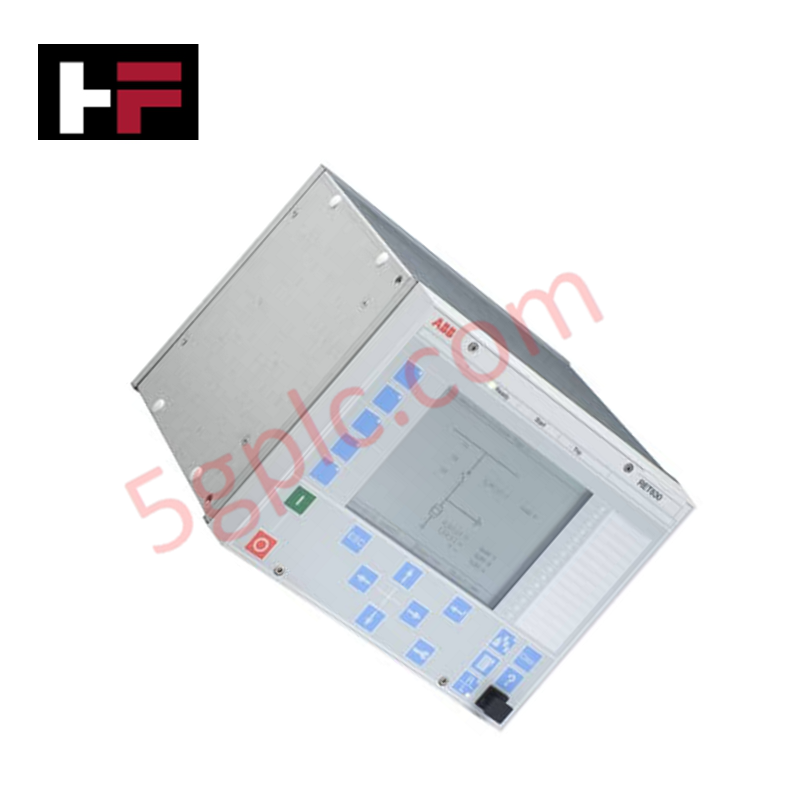

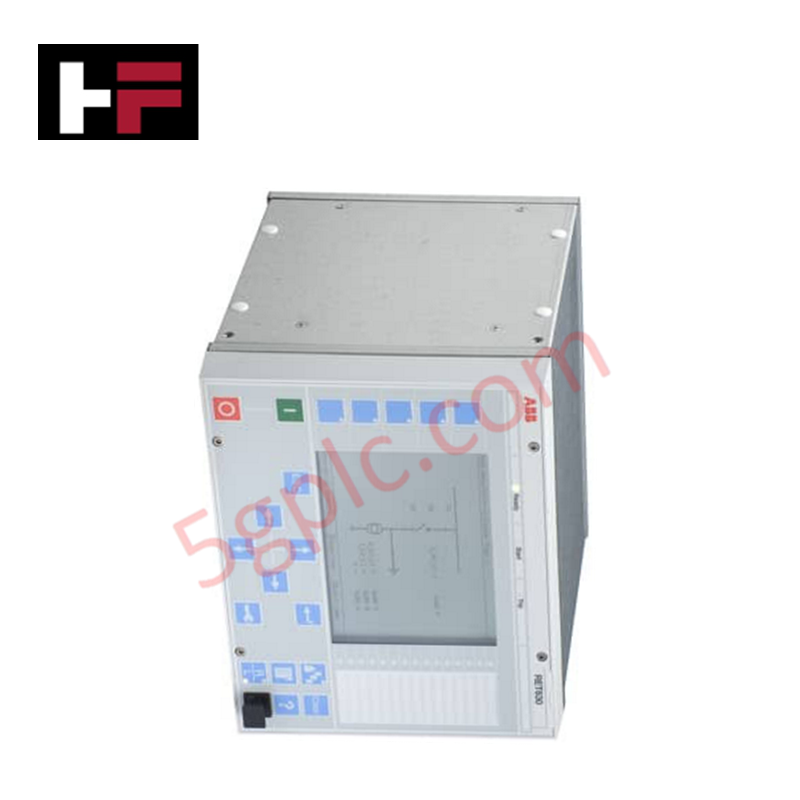

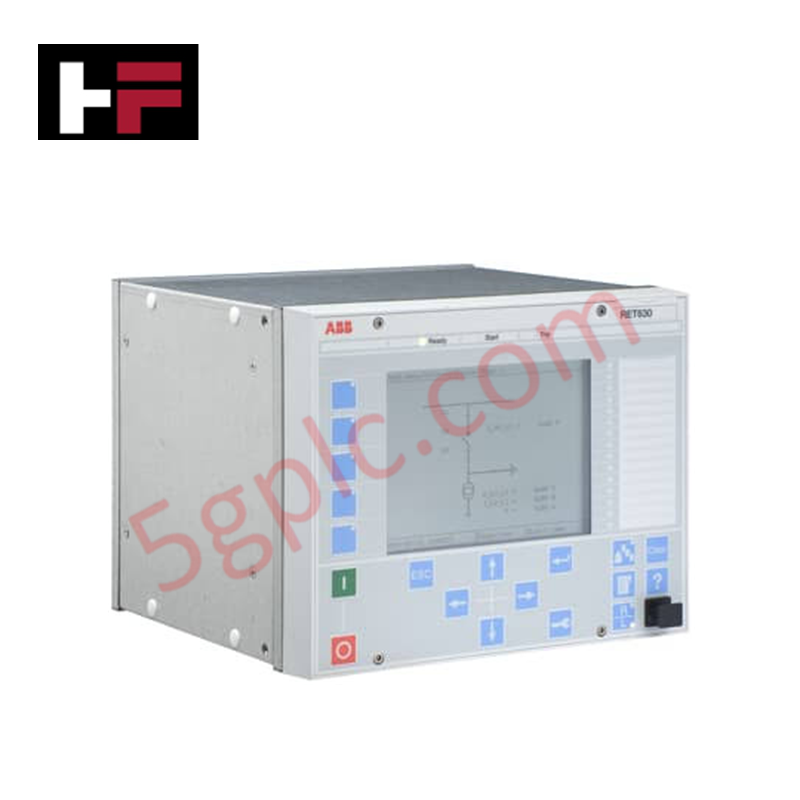

ABB RET630 berfungsi sebagai IED Perlindungan dan Kawalan Transformer RET630 utama yang digunakan untuk melaksanakan perlindungan diferensial utama, kawalan teluk, dan tugas pengukuran tempatan di seluruh platform automasi stesen IEC 61850. Perkakasan ini memproses isyarat arus dan voltan fizikal dari transformer kuasa dua lilitan dan blok penjana-transformer, menyediakan pengawasan masa nyata automatik dan pelaksanaan elektrik tanpa campur tangan manusia. Komponen ini menggunakan blok konfigurasi fungsi yang boleh diskalakan untuk menyelaraskan logik pelaksanaan dalaman dengan konfigurasi perkakasan sub-stesen luaran.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | RET630 |
| Jenama | ABB |
| Asal | Finland |
| Berat | 5.2 kg |
| Dimensi | 177 mm x 221 mm x 211 mm |
| Suhu Operasi | -25 hingga +55 darjah C |
| Penggunaan Kuasa | 25 W |
| Kekerapan Nominal | 50 / 60 Hz |
| Protokol Komunikasi | IEC 61850-8-1, DNP3, Modbus |
| Input Analog | 10 saluran CT/PT kapasiti standard |
| Kapasiti I/O Binari | Boleh diskalakan melalui slot pengembangan |
Skala Ketumpatan I/O dan Keserasian Firmware Flash
Reka bentuk perkakasan menggunakan reka bentuk backplane modular yang mengawal skala ketumpatan I/O berdasarkan profil aplikasi masa nyata. Pemeriksaan keserasian firmware flash dilaksanakan semasa boot untuk mengelakkan ketidakpadanan konfigurasi antara unit pemprosesan utama dan sub-modul pengembangan binari atau analog hiliran. Antara muka perkakasan memetakan input fizikal terus ke matriks pelaksanaan dalaman, memastikan penghantaran paket data rangkaian yang deterministik melalui antara muka Ethernet terintegrasi apabila berkomunikasi dengan rangkaian SCADA melalui protokol IEC 61850.
Soalan Lazim
S: Bagaimana unit mengekalkan integriti data semasa urutan firmware flash tempatan?
J: Peranti menggunakan seni bina memori flash bukan mudah luput yang memisahkan konfigurasi runtime aktif daripada bekas firmware persediaan, mengelakkan kegagalan modul jika komunikasi terganggu semasa proses kemas kini.
S: Apakah had fizikal berkaitan skala modul pengembangan input binari?
J: Jumlah arus yang ditarik di seluruh bas backplane dalaman mengehadkan pengembangan kepada bilangan maksimum slot fizikal yang disediakan oleh konfigurasi susun atur rangka tertentu; melebihi had ini akan mencetuskan ralat diagnostik terma atau arus lebih.
S: Adakah subsistem input analog memerlukan kalibrasi manual apabila menukar kekerapan nominal antara 50 Hz dan 60 Hz?
J: Tidak, parameter kekerapan nominal diselaraskan di dalam matriks konfigurasi perisian, yang secara automatik mengkalibrasi semula algoritma penapisan digital dan kekerapan jam pensampelan dalaman.
Garis Panduan Pemasangan Lapangan
Semasa pemasangan fizikal, pasangkan unit dalam peti elektronik yang selamat dan berpenyambung bumi untuk mengelakkan gangguan EMI/RFI daripada talian voltan tinggi bersebelahan. Pastikan semua litar sekunder transformer arus (CT) dipasang dengan kukuh dan disingkatkan sebelum memutuskan blok terminal dari antara muka panel belakang untuk menghapuskan keadaan voltan lebih berbahaya. Semua pendawaian isyarat voltan rendah mesti dialirkan melalui laluan konduit khusus yang berasingan daripada laluan pengedaran arus ulang-alik kuasa tinggi untuk menekan gangguan induktif silang. Kekalkan jarak minimum 50 mm di sekitar perimeter peti rangka untuk membolehkan penyejatan haba konvektif tanpa halangan.
