Butiran Produk

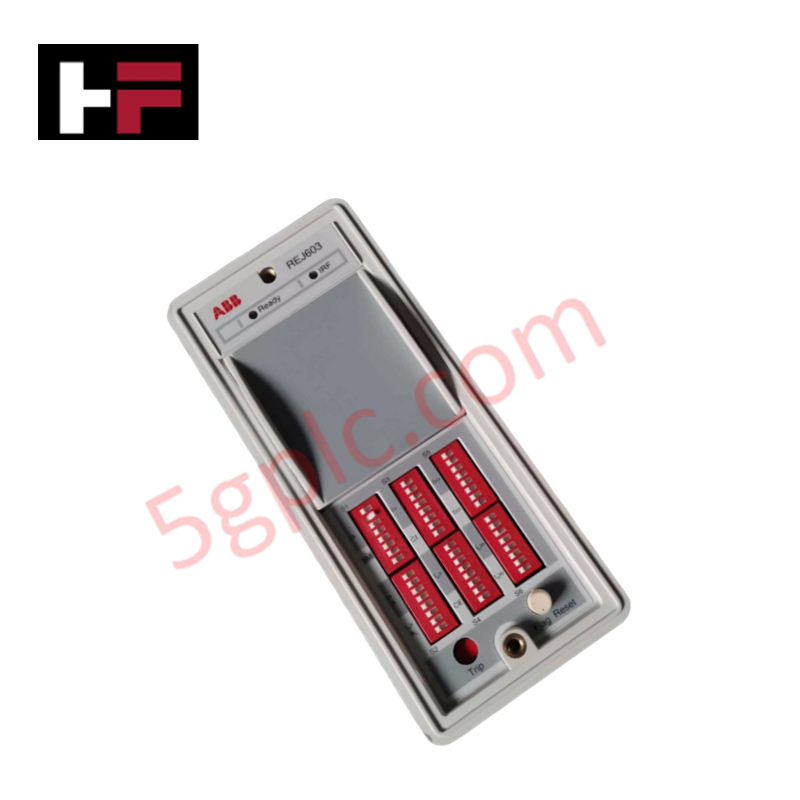

Dikonfigurasikan untuk pengukuran litar pintas terpilih dan gangguan bumi dalam rangkaian pengagihan sekunder, ABB REJ603BBB1ONN3XB (REJ603 Relay Perlindungan Feeder Berkuasa Sendiri) menyediakan pelaksanaan fizikal/elektrik secara langsung. Peranti ini memperoleh arus pengujaan operasi sepenuhnya terus dari gelung sekunder transformer arus utama, menghapuskan kebergantungan pada infrastruktur kuasa bantuan luaran untuk menjalankan litar pengukuran, pemprosesan, dan trip dalaman.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | REJ603BBB1ONN3XB |
| Jenama | ABB |
| Asal | India / Finland |
| Bekalan Kuasa | Berkuasa sendiri melalui gelung sekunder transformer arus utama |
| Jenis Input | Arus fasa dan talian instrumen gangguan bumi |
| Tahap Perlindungan | Lebihan arus bukan arah dan gangguan bumi (set rendah dan set tinggi) |
| Jenis Output | Satu saluran output impuls khusus untuk gegelung trip tenaga rendah |
| Perlindungan Inrush | Logik sekatan inrush transformer terintegrasi |
| Suhu Operasi | -40 hingga 60 darjah C |
| Penggunaan Kuasa | Bergantung pada tahap tepu input transformer arus fasa aktif |
| Dimensi | Reka bentuk tapak padat untuk slot Unit Utama Cincin (RMU) |
| Berat | Perhimpunan gred perlindungan standard |
Kelajuan Komunikasi Bas Backplane Lesen Penjajaran
Pelaksanaan operasi algoritma lebihan arus masa songsang dan pasti dalam perhimpunan berkuasa sendiri ini memerlukan penyelarasan tersinkron dengan bas pengukuran dalaman. Seni bina perkakasan menggabungkan profil penskalaan ketumpatan I/O yang ketat dioptimumkan untuk mengendalikan urutan pelepasan output impuls tenaga rendah yang pantas tanpa gangguan logik dalaman. Untuk mengelakkan kelewatan pengiraan atau tepu terma dalam operasi jangka panjang, piawaian keserasian flash firmware yang ketat digunakan untuk mengekalkan faktor penskalaan stabil merentasi semua elemen sensor terintegrasi tanpa memerlukan antara muka diagnostik luaran.
Soalan Lazim
S: Adakah REJ603BBB1ONN3XB menyokong penggantian hot-swap langsung dalam kabinet RMU?
J: Tidak. Hot-swap dilarang. Sebelum mengeluarkan perhimpunan rumah plug-in, wayar sekunder transformer arus luaran mesti dipendekkan untuk mengelakkan voltan litar terbuka yang merosakkan daripada merosakkan blok antara muka terminal.
S: Apakah had mekanikal dan elektrik litar output trip?
J: Peranti ini mempunyai satu saluran output impuls tenaga rendah khusus. Litar ini dinilai secara khusus untuk berinteraksi dengan gegelung trip tenaga rendah dan tidak boleh disambungkan terus ke gegelung shunt-trip berat standard.
S: Bagaimana modul mengekalkan parameter konfigurasi perlindungan apabila talian feeder dimatikan kuasa?
J: Semua matriks ambang yang ditetapkan pengguna dan ciri masa pasti ditulis terus ke dalam daftar dalaman tidak mudah luput yang tidak memerlukan laluan kuasa bantuan atau bateri berterusan untuk mengekalkan integriti.
Garis Panduan Pemasangan Lapangan
- Pengaktifan Ambang Minimum Transformer Arus: Sahkan bahawa beban feeder utama mematuhi parameter arus permulaan minimum transformer arus untuk memastikan relay menerima tenaga yang mencukupi untuk memulakan lapisan logiknya dalaman.
- Jalur Wayar Output Impuls Tenaga Rendah: Kekalkan laluan sambungan antara blok terminal output impuls dan gegelung trip tenaga rendah sependek mungkin. Gunakan konduktor tembaga berpilin untuk mengelakkan gangguan bunyi elektromagnetik daripada laluan kuasa selari.
- Pengikatan Tanah Kabinet: Pasangkan anyaman tanah impedans rendah khusus dari skru terminal pembumian casing relay terus ke bar tanah tembaga utama Unit Utama Cincin.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
