Butiran Produk

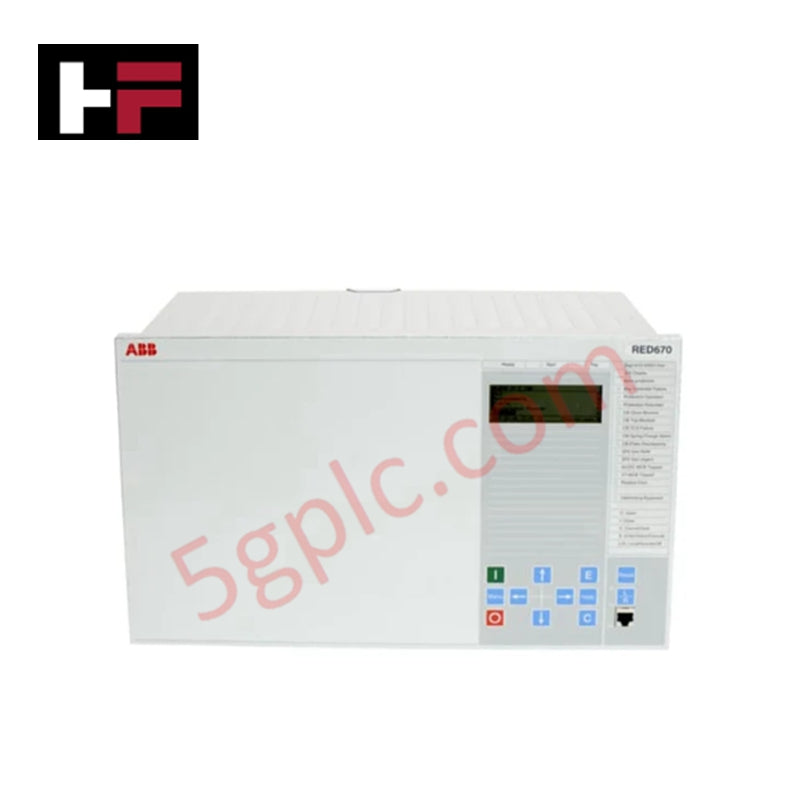

ABB RED670, juga dikatalogkan sebagai Perlindungan Diferensial Garis RED670, berfungsi sebagai komponen perkakasan khusus untuk perbandingan fasa berkelajuan tinggi dan pengiraan diferensial arus dalam rangkaian penghantaran kuasa. Peranti ini mengambil sampel input arus analog sekunder dari transformer instrumen bersegmen untuk melaksanakan rutin trip kesalahan segera di seluruh infrastruktur grid penghantaran.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | RED670 |
| Jenama | ABB |
| Asal | Sweden |
| Ratio CT Disokong | 2000/5 A, 100/5 A, 600-300/5 A |
| Pematuhan Kelas CT | C800 (pada 2000/5 A), C200 (pada 100/5 A dan 600-300/5 A) |
| Toleransi Arus Kesalahan Maksimum | 40 kA (Kapasiti kesalahan penarafan suis) |
| Rintangan Sekunder CT Berterusan Maksimum | 0.5 Ohm (pada 2000/5 A), 0.1 Ohm (pada 100/5 A), 0.66 Ohm (pada 600-300/5 A) |
| Suhu Operasi | -40 hingga +75 darjah C (Spesifikasi casis siri standard) |
| Penggunaan Kuasa | Bergantung pada modul asas perkakasan dan peruntukan saluran I/O |
| Dimensi | Jejak pembinaan panel subrack standard |
| Berat | Ditentukan oleh peruntukan modul transformer input analog dalaman |
Prestasi Rangkaian Deterministik Profinet / EtherNet/IP
Pengiraan trip diferensial memerlukan penstriman data masa nyata yang sepadan dengan kelajuan komunikasi bas backplane perhimpunan perlindungan pusat. Skala ketumpatan I/O tinggi perkakasan RED670 membenarkan pensampelan serentak pelbagai input CT, memetakan nilai-nilai ke dalam bingkai telemetri segerak. Memastikan keserasian firmware flash yang ketat antara kad pengukuran analog dan blok komunikasi rangkaian aktif adalah wajib untuk menjamin pemprosesan denyutan tanpa jitter melalui cincin komunikasi deterministik.
Soalan Lazim
S: Bolehkah unit pemprosesan RED670 kekal aktif semasa pengubahsuaian hot-swap modul input analog?
J: Tidak. Hot-swap blok perkakasan input analog utama adalah dilarang. Litar transformer arus sekunder mesti dipendekkan dengan selamat dan kuasa tambahan diasingkan sebelum mengeluarkan mana-mana susunan papan dalaman untuk mengelakkan percikan elektrik voltan tinggi.
S: Apakah had rintangan gelung kabel untuk konfigurasi litar CT 100/5 A?
J: Larian sehala antara titik sambungan dan CT paling jauh mesti menggunakan kabel AWG10 di bawah 100 kaki, dengan had rintangan gelung keseluruhan kira-kira 0.1 Ohm pada 75 darjah C.
S: Mengapa nisbah CT mesti sepadan di semua nod terminal yang ditetapkan?
J: Algoritma diferensial garis mengira perbezaan vektor di seluruh zon terlindung; skala nisbah yang tidak sepadan di terminal garis akan mengganggu persamaan imbangan dan menyebabkan pelaksanaan trip palsu di bawah keadaan kesalahan laluan biasa.
Garis Panduan Pemasangan Lapangan
- Pengasingan Litar Sekunder: Pastikan semua input transformer arus disambungkan melalui blok terminal jenis pendek. Jangan sekali-kali membuka litar sekunder CT yang aktif semasa pengubahsuaian terminal laluan wayar fizikal.
- Arkitektur Pelindung dan Pembumian: Tamatkan semua kabel tembaga analog menggunakan konduktor bertwisted-pair berperisai standard. Bumi pelindung tembaga luar pada satu titik sahaja di plat gland masuk untuk mengelakkan arus kitaran setempat.
- Pengesahan Panjang Gelung Kabel: Hadkan larian gelung keseluruhan kepada sempadan kaki maksimum yang dikira (contohnya, dalam 50 kaki untuk AWG10 pada susunan 600-300/5 A) untuk mengesahkan rintangan keseluruhan kekal dalam spesifikasi 0.05 Ohm sehala pada 75 darjah C.
