Butiran Produk

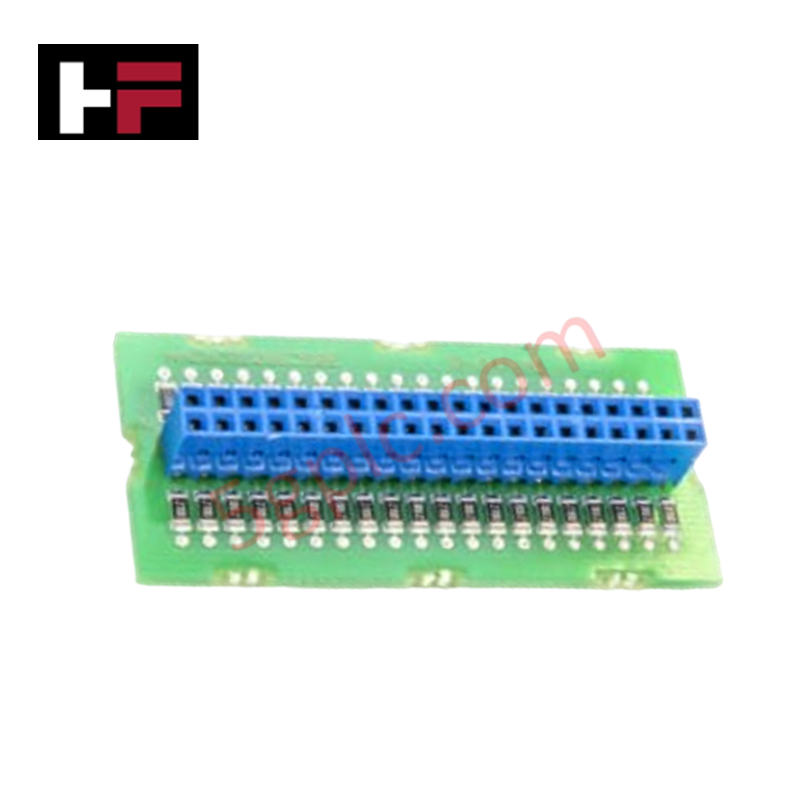

ABB DSTC 176 57310001-KT, yang juga dikatalogkan sebagai Aksesori Sistem Kawalan DSTC 176, berfungsi sebagai komponen perkakasan khusus untuk pemadanan impedans bas dan penamatan talian isyarat dalam rangkaian kawalan proses ABB Advant Master.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | DSTC 176 |
| Kod Pesanan | 57310001-KT |
| Jenama | ABB |
| Asal | Sweden |
| Jenis Produk | Aksesori Sistem Kawalan |
| Fungsi Subrak | Unit Penamat Sambungan Bas |
| Berat | 0.03 kg |
| Dimensi | 115 mm x 20 mm x 255 mm |
| Suhu Operasi | 0 hingga 55 darjah C |
| Penggunaan Kuasa | Rangkaian resistif pasif |
| Kategori WEEE | 5. Peralatan Kecil (Tiada Dimensi Luaran Melebihi 50 cm) |
Komunikasi Bas Backplane & Skala Ketumpatan I/O
Unit penamat ABB DSTC 176 menamatkan talian isyarat di hujung fizikal bas backplane subrak yang dilanjutkan untuk mengelakkan pantulan isyarat frekuensi tinggi dan kemerosotan gelombang. Dengan menstabilkan impedans talian merentasi pautan komunikasi rak yang dilanjutkan, rangkaian pasif ini mengekalkan integriti isyarat semasa penghantaran data berkelajuan tinggi antara pemproses pengawal dan modul I/O teragih. Faktor bentuk fizikal menyokong skala ketumpatan I/O modular merentasi sambungan subrak tanpa mengubah keserasian kilat firmware atau kitaran imbas bas.
Soalan Lazim
S: Di manakah unit penamat bas DSTC 176 mesti diletakkan dalam susunan sambungan bas Advant Master?
J: Unit DSTC 176 mesti dipasang terus di nod sambungan fizikal terakhir talian sambungan bas untuk menekan pantulan isyarat.
S: Adakah DSTC 176 memerlukan kuasa luaran atau konfigurasi firmware?
J: Tidak, DSTC 176 adalah rangkaian resistif pasif sepenuhnya yang beroperasi tanpa rel kuasa luaran atau parameter kilat firmware.
Garis Panduan Pemasangan Lapangan
- Isolasi kuasa utama sistem sebelum menyambung atau mengeluarkan unit penamatan bas DSTC 176.
- Selaraskan penyambung papan dengan teliti pada port sambungan bas yang ditetapkan di hujung backplane subrak.
- Pasang unit dengan kukuh ke dalam kepala soket untuk mengekalkan sentuhan isyarat berpenentangan rendah.
- Ketatkan perkakasan penahan panel untuk mengelakkan pergerakan penyambung akibat getaran mekanikal kabinet.
- Pastikan anyaman bumi casis disambungkan ke rel bumi penutup utama untuk mengurangkan gangguan bunyi EMI pada talian komunikasi.
