Butiran Produk

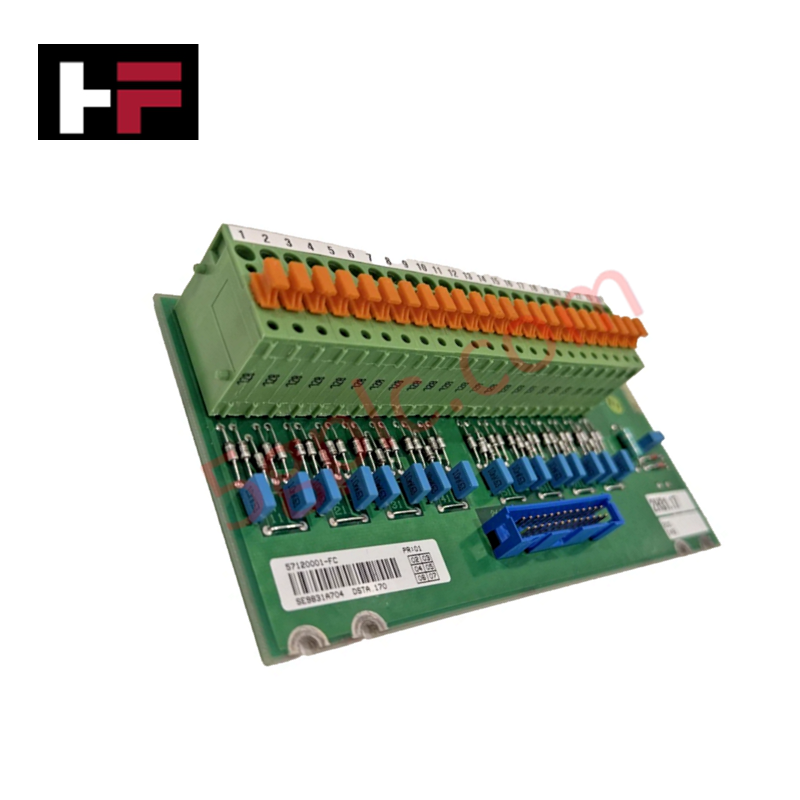

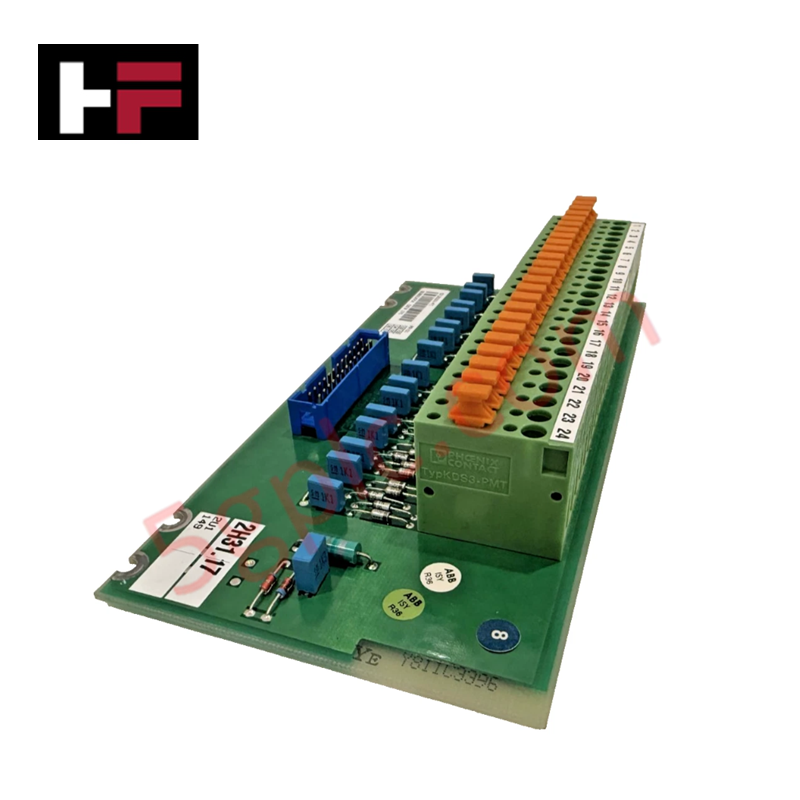

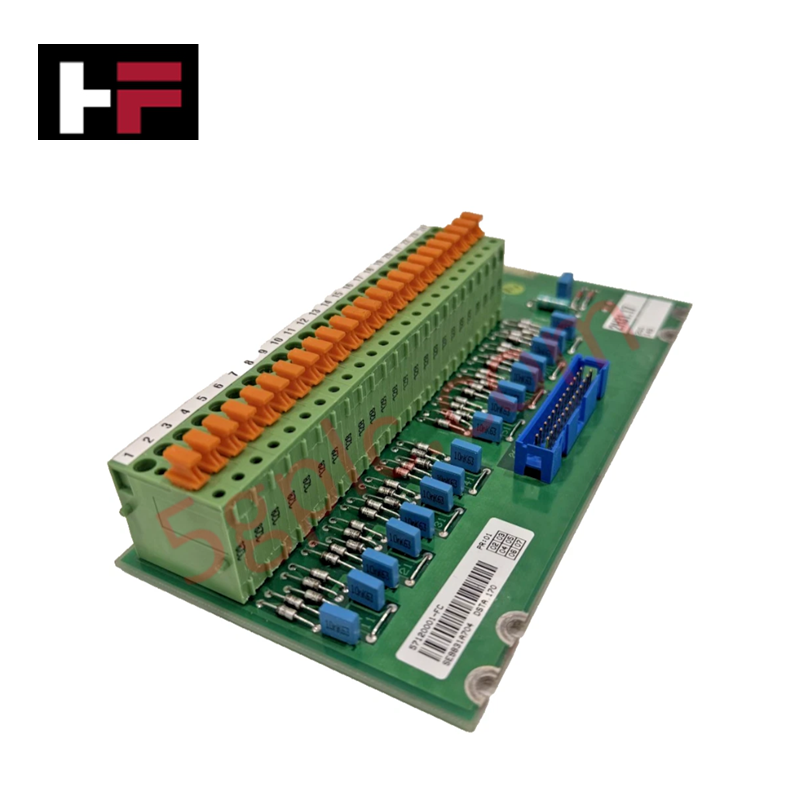

ABB DSTA 170 57120001-FC, yang juga dikenali sebagai Unit Sambungan DSTA 170, berfungsi sebagai komponen perkakasan khusus untuk penamatan pendawaian lapangan dan penghalaan isyarat ke modul output analog dalam rak sistem kawalan ABB. Perhimpunan fizikal ini menukar isyarat backplane kepada laluan penghalaan terminal skru, memastikan kesinambungan gelung berterusan untuk output kawalan analog. Jejak dalaman menghala gelung voltan dan arus analog secara langsung antara modul output pengawal hos dan blok terminal penggerak lapangan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | DSTA 170 57120001-FC |
| Jenama | ABB |
| Asal | Sweden |
| Berat | 0.185 kg (0.41 lbs) |
| Dimensi | 90 mm x 157.5 mm x 31.5 mm (3.54 in x 6.20 in x 1.24 in) |
| Suhu Operasi | 0 hingga +55 darjah C |
| Penggunaan Kuasa | Perhimpunan laluan pasif (tiada penggunaan kuasa backplane aktif) |
| Jenis Fungsi | Unit Sambungan untuk Unit Output Analog |
| Nombor Ganti | EXC57120001-FC |
| Pematuhan Alam Sekitar | Dikecualikan daripada skop 2011/65/EU (RoHS); Kategori WEEE 5 |
Integriti Isyarat Deterministik dan Skala Ketumpatan I/O
Unit sambungan DSTA 170 mewujudkan pelaksanaan fizikal langsung untuk saluran output analog berketumpatan tinggi tanpa menambah kelewatan penghantaran atau bunyi gelung. Melalui susun atur jejak PCB yang dioptimumkan dan penghalaan satah bumi, papan ini menghalang gangguan silang antara saluran merentasi baris bas backplane berketumpatan tinggi. Keserasian firmware flash pada kad pengawal utama yang disambungkan memastikan pemetaan isyarat yang telus melalui unit, mengekalkan kitaran kemas kini analog deterministik di bawah keadaan beban yang berubah-ubah.
Soalan Lazim
S: Adakah unit sambungan DSTA 170 memerlukan bekalan kuasa luaran untuk beroperasi?
J: Tidak. DSTA 170 berfungsi sebagai unit antara muka pasif, menghala isyarat analog dan kuasa pemandu terus dari kad output analog hos ke peranti lapangan.
S: Apakah langkah berjaga-jaga yang perlu diambil semasa menggantikan unit DSTA 170 dalam panel yang sedang hidup?
J: Kuasa gelung lapangan yang disambungkan ke blok terminal harus diasingkan sebelum pemutusan untuk mengelakkan litar pintas tidak sengaja atau lonjakan arus ke modul output analog hos.
Garis Panduan Pemasangan Lapangan
- Periksa perhimpunan DSTA 170 untuk kerosakan fizikal dan pastikan semua skru terminal dilonggarkan sebelum memasukkan wayar konduktor.
- Pasang unit sambungan dengan kukuh pada sub-rak atau bingkai pembawa yang ditetapkan di dalam penutup menggunakan perkakasan pemasangan standard.
- Kupas penebat pendawaian lapangan kepada 6 mm hingga 8 mm. Masukkan konduktor ke titik terminal yang sesuai dan ketatkan pengapit skru kepada 0.5 Nm.
- Sahkan bahawa pelindung kabel isyarat dihubungkan ke bumi pada satu titik bumi berhampiran gland kemasukan penutup untuk mengelakkan arus gelung bumi merentasi output analog.
- Sahkan penjajaran mekanikal penyambung multi-pin sebelum menyambung dengan kabel reben atau sambungan backplane modul output analog.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
