Butiran Produk

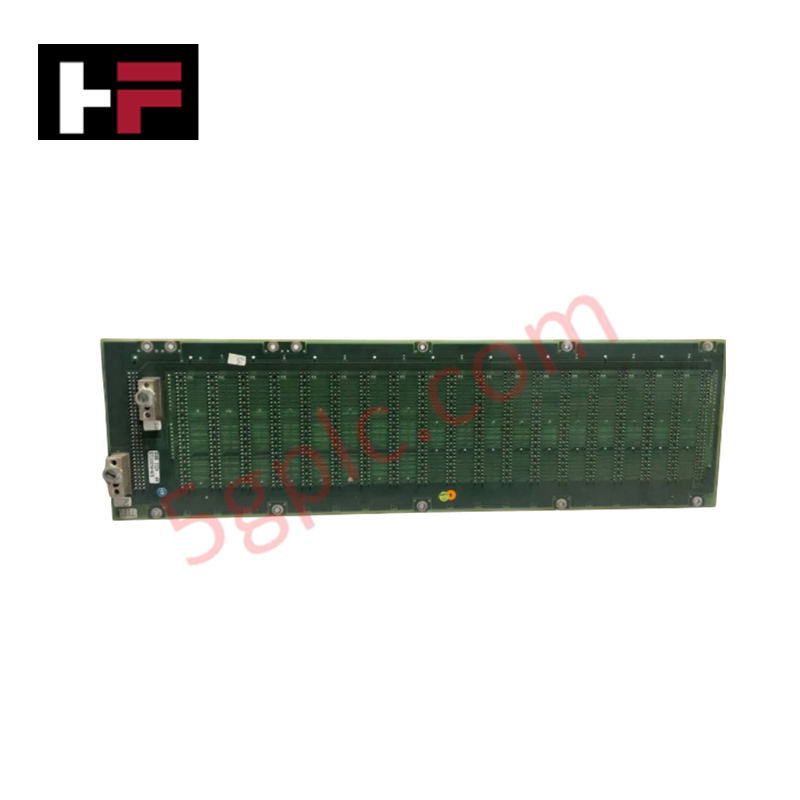

ABB DSBB 102 57310256-A/1, yang turut disenaraikan sebagai Backplane Bas DSBB 102, berfungsi sebagai komponen perkakasan khusus untuk penghalaan isyarat berkelajuan tinggi dan penyambungan antara modul sistem dalam rak kawalan ABB Master.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | DSBB 102 (57310256-A/1) |
| Jenama | ABB |
| Asal | Sweden |
| Berat | 0.85 kg |
| Dimensi | 300 mm x 200 mm x 25 mm |
| Suhu Operasi | 0 hingga +55 darjah C |
| Penggunaan Kuasa | Unit backplane papan litar bercetak pasif |
| Jenis Modul | Backplane Bas |
| Saling Sambung Bas | Bas komunikasi backplane rak berbilang slot |
| Keserasian Sistem | Subrak kawalan proses ABB Master Piece / Master |
Kelajuan Komunikasi Bas Backplane dan Keserasian Flash Perisian Tegar
Papan backplane DSBB 102 menggunakan geometri jejak berimpedans rendah dan pelindung dalaman berbilang lapisan untuk mengekalkan kelajuan komunikasi bas backplane merentasi slot I/O dan pemproses yang dipasang. Dengan mengurangkan crosstalk dan pelemahan isyarat semasa transaksi bas berfrekuensi tinggi, backplane ini mengekalkan integriti isyarat untuk unit subrak yang disambungkan. Spesifikasi penjajaran mekanikal dan penetapan pin yang diseragamkan memastikan keserasian flash perisian tegar sepenuhnya serta pelaksanaan yang deterministik merentasi papan kawalan ABB Master.
Soalan Lazim
S: Adakah backplane DSBB 102 mengandungi komponen pemprosesan aktif atau mikropengawal?
J: Tidak, DSBB 102 ialah unit papan litar bercetak pasif yang menyediakan penghalaan kuasa, pengagihan isyarat dan sambungan struktur untuk modul yang dipasang.
S: Bagaimanakah pembumian slot fizikal dikekalkan merentasi struktur bas DSBB 102?
J: Satah pembumian casis khusus dan pin pelindung penyambung tugas berat membentuk laluan pembumian berimpedans rendah untuk mengurangkan hingar elektrik merentasi semua slot.
S: Apakah langkah berjaga-jaga yang perlu diambil semasa memasukkan kad I/O ke dalam penyambung backplane DSBB 102?
J: Tepi kad modul mesti dijajarkan dengan rel panduan atas dan bawah bagi mengelakkan salah jajaran pin atau perubahan bentuk mekanikal pada pin soket backplane.
Garis Panduan Pemasangan Di Lapangan
- Putuskan semua sumber kuasa utama yang membekalkan subrak sebelum memasang atau menservis backplane DSBB 102.
- Pakai tali pergelangan tangan ESD yang disambungkan ke pembumian rangka kabinet untuk mengelakkan kerosakan akibat nyahcas statik pada pin sesentuh emas.
- Jajarkan rangka backplane dengan lubang pemasangan belakang subrak dan ketatkan skru penahan secara sekata mengikut spesifikasi tork.
- Periksa kebersihan fizikal pin dan pastikan tiada bendasing di dalam slot penyambung berbilang pin sebelum memasang kad kawalan.
- Pastikan tali pembumian sistem disambungkan dengan kukuh pada titik pembumian casis backplane sebelum menghidupkan kuasa.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
